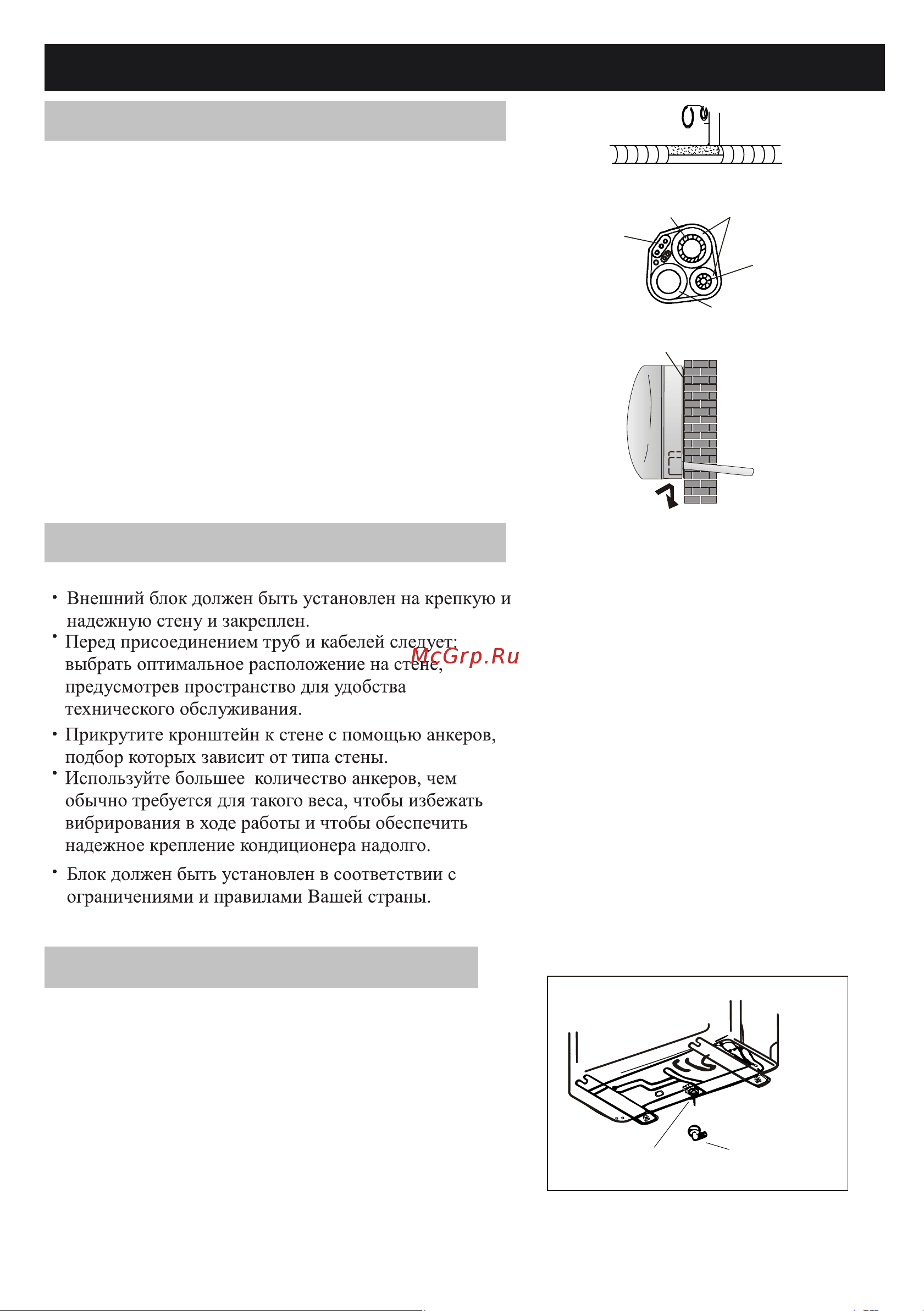

Установка внутреннего блока

Обернуть защитной лентой

Труба хладагента

Теплоизоляция

Дренажный шланг

Межблочный

кабель

Монтажная пластина

Дренажное отверстие Отводная трубка

для дренажа

После монтажа труб, произведенного в соответствии с

инструкцией, проложите межблочный кабель.

Затем проложите дренажный шланг. Обмотайте трубы

хладагента, межблочный кабель и дренажный шланг

защитной лентой.

1. Подготовьте трубы хладагента, межблочный кабель и

дренажный шланг.

2. Обмотайте соединительные части труб изоляцией,

защитив сверху защитной пленкой.

3. Проложите связанные трубы, кабель и дренажный шланг

через отверстие в стене, и надежно закрепите внутренний

блок на верхней части монтажной пластины.

4. Плотно прижмите нижнюю часть внутреннего блока к

монтажно пластине.

Устройство дренажа на наружном блоке

Конденсат образовавщийся во внешнем блоке может

быть выведен через дренажную трубку

1. Дренажное отверстие находится в поддоне

наружного блока. (как показано на рисунке справа).

2. Установите отводную трубку для дренажа в

дренажное отверстие в поддоне наружного блока.

3. Убедитесь, что конденсат сливается в подходящее

для этого место.

РУКОВОДСТВО ПО УСТАНОВКЕ КОНДИЦИОНЕРА

Установка наружного блока
