1. Назначение
1.1. Пускатели электромагнитные серии ПМА EURO предназначены для
дистанционного пуска, остановки и реверсирования трехфазных
асинхронных двигателей с короткозамкнутым ротором, работающих в
условиях умеренного климата исп. «У» категории размещения 2 и
3, умеренного и холодного климата исп. «УХЛ» категории 4 при
нормальном напряжении до 660В, частоте 50-60Гц, температуре
окружающей среды от -40 до +55С для пускателей степени защиты IP00
без тепловых реле.
1.2. При наличии тепловых реле пускатели осуществляют защиту
управляемых электродвигателей от перегрузок недопустимой
продолжительности.
1.3. Пускатель со степенью защиты IP00 предназначены для эксплуатации
в помещениях (объёмах) с искусственно регулируемыми климатическими
условиями, категории размещения 4 по ГОСТ 15150-69, ТУ
27.33.13−001−30825695−2017.
1.4. Пускатель со степенью защиты IP40 предназначены для эксплуатации
под навесом или в помещениях (объемах), где колебания температуры и
влажности воздуха несущественно отличаются от колебаний на открытом
воздухе, и имеется сравнительно свободный доступ наружного воздуха,
категория размещения 2 по ГОСТ 15150-69, ТУ
27.33.13−001−30825695−2017
1.5. Пускатели со степенью защиты IP54 предназначены для эксплуатации
на открытом воздухе, категория размещения 1 по ГОСТ 15150-69, ТУ
27.33.13−001−30825695−2017
2. Общие параметры
2.1. Допустимая частота включений при режиме нормальных коммутаций
при продолжительности включений ПВ 40-600 вкл./час.
2.2. Допустимая частота включений без тока в главной цепи – 1200
вкл./час.
2.3. Механическая износостойкость нереверсивных пускателей (без тока в
цепи контактов, частоте включений 1200 в час) составляет не менее 6 млн.
циклов, для реверсивных пускателей не менее 2 млн. циклов.
2.4. Коммутационная износостойкость контактов главной цепи в режиме
АС-3 (600 вкл./час) не менее 2млн. циклов.
2.5. Параметры конкретного пускателя электромагнитного, серии ПМА
EURO приведены на бирке-этикетке, расположенной на корпусе пускателя.

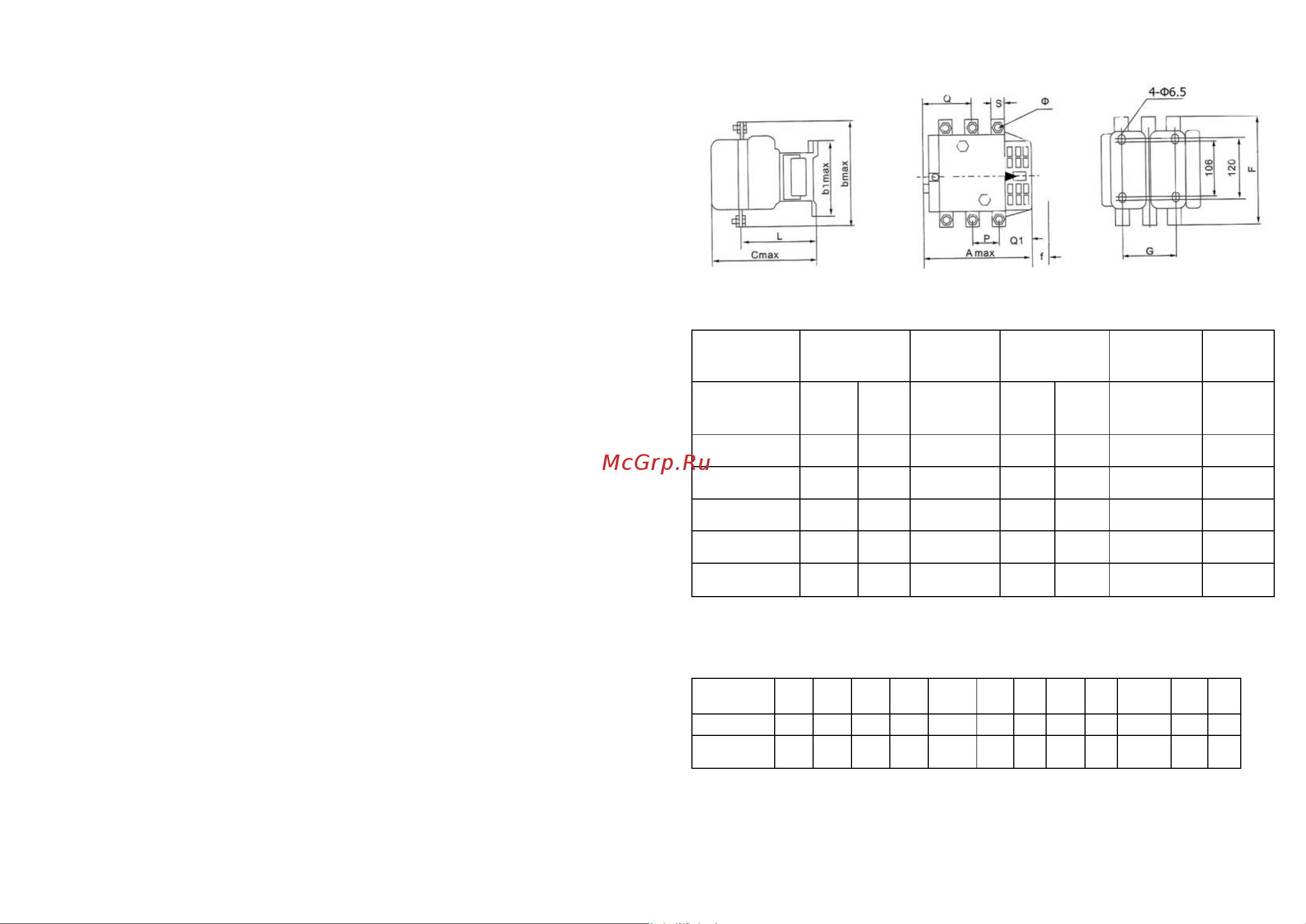

Рисунок 5 - Габаритные и присоединительные размеры пускателей
160-250А
Таблица 1 - Габаритные и присоединительные размеры пускателей 10-95А
Наименование
ПМА EURO-111
(рис.2)
ПМА EURO-
211 (рис.3)
ПМА EURO-3100
(рис.3)
ПМА EURO-
4100 (рис 4)
ПМА
EURO-
5100
(рис.4)
Номинальный
ток, А
10,12
25
32
40
50, 63
80,95
Амах
45
56
56
75
75
85
Смах
80
93
93
118
118
125
С1
94
107
107
124
124
139
С2
112
126
126
145
145
161
Вес, кг
0,36
0,55
0,55
1,23
1,23
1,45
Таблица 2 - Габаритные и присоединительные размеры пускателей
160-250А
Наименование
А
мах
B
мах
B1
мах
С
мax
G
L
Q
Q1
S
Ф
F
P
ПМА EURO-
6100 (рис. 5)
171
176
137
181
80±0.8
114
30
60
20
М6х20
133
40
ПМА EURO-
7100 (рис. 5)
204
205
145
210
96±0.1
143
39
66.5
25
М10х30
147
48
