Устройство и внешний вид стабилизатора

Стабилизаторы серии SKAT ST выполнены в металлическом корпусе, окрашенном

порошковой эмалью (см. Рис. 1). Сверху имеются проушины для вертикального

крепления (1) и съёмная металлическая крышка (2), прикрывающая клеммную

колодку (4). Рядом с клеммной колодкой находится клемма заземления (3).

Функционально стабилизаторы состоят из светодиодного модуля индикации (5),

(отображающего параметры напряжения), релейного модуля (6) (защищающего по

напряжению и коммутирующего обмотки авторансформатора), радиаторного

модуля тиристорных ключей (7) (охлаждающего полупроводниковые элементы),

модуля платы управления (8) (управляющего автоматическими режимами) и

регулирующего модуля (9) (состоящего из авторансформатора, создающего

необходимое значение выходного напряжения на соответствующих отводах).

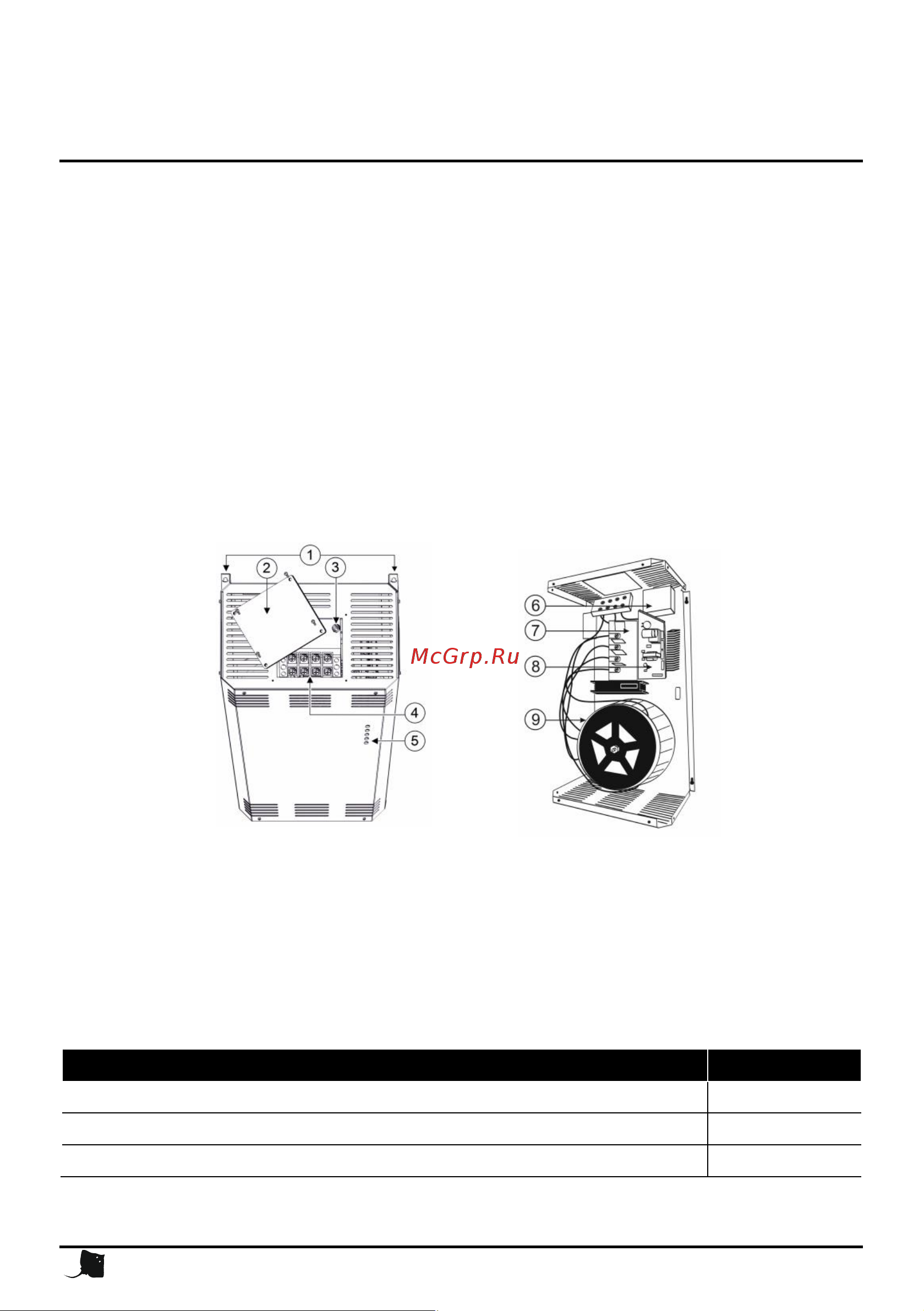

Рисунок 1. Общий вид стабилизатора и его функциональных блоков:

1 - Крепления вертикальной установки; 2 - Крышка клеммной колодки; 3 - Клемма

заземления; 4 - Колодка подключения нагрузки; 5 - Модуль индикации;

6 - Релейный модуль; 7 - Радиаторный модуль тиристорных ключей; 8 – Модуль платы

управления; 9 – Регулирующий модуль автотрансформатора.

Комплект поставки

Таблица 1

Наименование

Количество

Стабилизатор

1 шт.

Руководство по эксплуатации

1 экз.

Тара упаковочная

1 шт.
