Автоматический трехфазный стабилизатор напряжения высокой точности

HYBRIDHYBRID

6. Использование по назначению

6.1 Установка и подключение.

В качестве опоры для установки следует использовать любую твердую неподвижную горизонтальную поверхность. При установке

необходимо обеспечить наличие свободного пространства для циркуляции воздуха и исключения теплопередачи окружающим предметам.

Следует исключить попадание мелких предметов в вентиляционные отверстия системы охлаждения. Провода, соединяющие клеммы

стабилизатора с внешними цепями, необходимо закрепить внатяг.

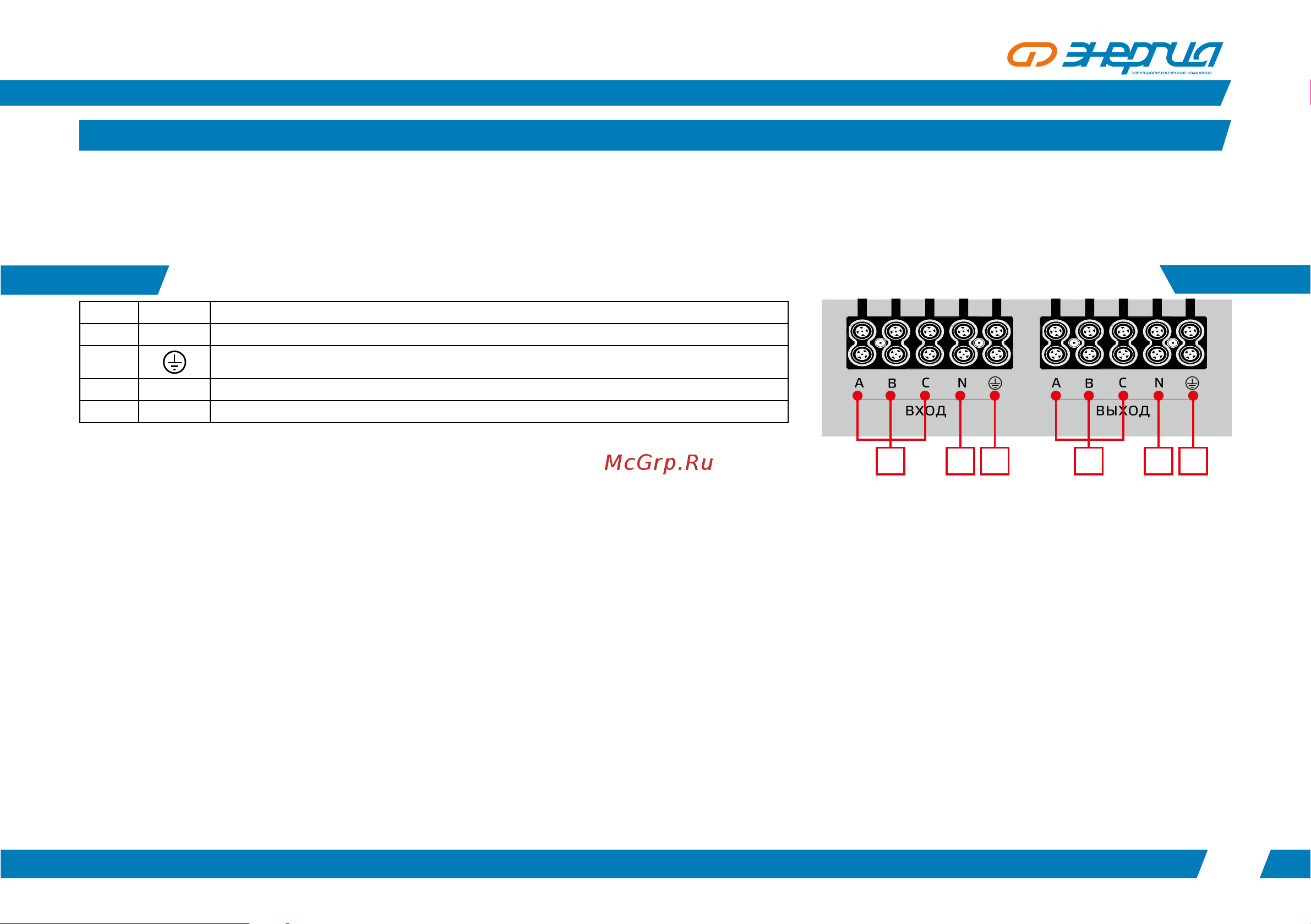

1 АВС Клеммы подключения отводящих фазных проводников А, В, С

2 N Клемма подключения отводящего нулевого проводника

Клеммы подключения проводников заземления

4 N Клемма подключения подводящего нулевого проводника

5 АВС Клеммы подключения подводящих фазных проводников А, В, С

1 2 35 4 3

Таблица 4

Рисунок 5

6.2 Заземление корпуса стабилизатора

Заземление корпуса стабилизатора обеспечивается подключением проводника заземления к клеммам 3 (рис. 3). Другой его конец

необходимо соединить с заземляющим устройством, выполненный в соответствии с требованиями п.5.3. После этого можно подключать

фазные и нулевые проводники питающей цепи к клеммникам.

6.3 Порядок работы в режиме стабилизации

6.3.1 Убедитесь, что все приборы выключены, кнопкой «220В/380В» выберите нужный режим (однофазный или трёхфазный - в

зависимости от требований подключаемых приборов), переведите автоматический выключатель (поз.1 рис.1) в положение ON (начинает

светиться индикатор «ВХОД» поз. 3 (рис.1)). При этом начнётся обратный отсчёт времени перед включением (мигает индикатор

задержки включения (п.5 рис.1). Время задержки может быть задано 6 или 180 с в зависимости от особенностей подключенных к

стабилизатору потребителей. Задержку 180 с следует устанавливать при подключении потребителей, для которых после предыдущего

выключения необходимо выдержать определённое время. Это такое оборудование, как компрессоры, холодильные установки. Для

прочих потребителей установите задержку включения 6 с.

Внимание! При отключении функции задержки и частом срабатывании защитного отключения электродвигатели таких потребителей

как холодильники, кондиционеры, насосы и т.п., могут быть повреждены.

6.3.2 После окончания отсчёта времени при наличии фазных напряжений во всех фазах входной цепи напряжение подастся на

подключённые приборы (начинает светиться индикатор «СЕТЬ» при нормальной работе). Включайте приборы один за другим. Если

подключено более одного прибора, сначала включите прибор с большей мощностью, затем с меньшей и в последнюю очередь с самой

маленькой.
