Автоматический трехфазный стабилизатор напряжения высокой точности

HYBRIDHYBRID

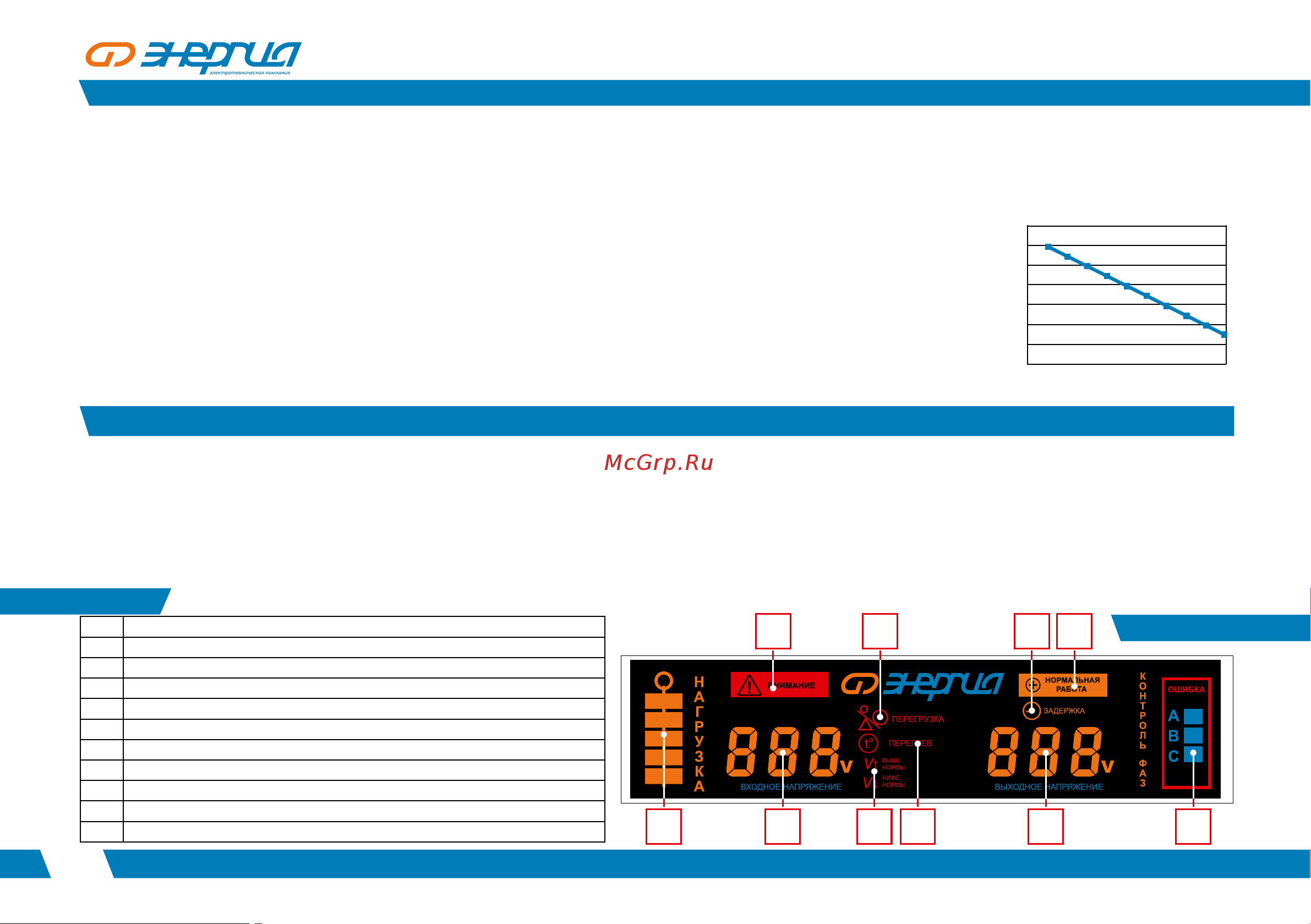

Рисунок 1

Таблица 2

Наименование

1 Уровень нагрузки.

2 Перекос фаз или другая ошибка работы в трехфазном режиме.

3 Внештатная ситуация при работе стабилизатора.

4 Нормальный режим работы стабилизатора.

5 Значение входного напряжения (В).

6 Значение выходного напряжения (В).

7 Входное напряжение выше В или ниже В.

8 Перегрев. Отключение нагрузки при повышении температуры.

9 Задержка включения.

10 Перегрузка по мощности.

3 10 49

1 5 87 2

3. Конструкция, элементы управления и индикации

3.1 Стабилизатор состоит из трёх однофазных автотрансформаторных щёточных стабилизаторов со электромеханическим

регулированием напряжения с помощью сервомотора и электронной системой управления. Стабилизация фазных напряжений производится

независимо в каждой фазе между нулевым и фазным проводом.

3.2 Все фазные стабилизаторы помещены в единый корпус. Внешний вид стабилизатора приведен на рисунке 2 и 3. Стабилизаторы

разной мощности различаются размерами корпусов. Размеры корпусов стабилизаторов приведены в Таблице 1.

3.3 Для контроля величин входных и выходных напряжений, а также текущего состояния стабилизатора на корпусе установлены

средства управления и индикаторы, расположение которых изображено на рисунке 2 и 3, а их назначение приведено в Таблице 3.

2.2 Стабилизатор обеспечивает:

– индикацию текущего режима работы;

– индикацию текущих величин входных и выходных фазных/линейных напряжений;

– автоматическое отключение нагрузки при коротком замыкании в цепи нагрузки или при перегрузке по току, при появлении на

выходе стабилизатора опасного для подключенной нагрузки пониженного или повышенного напряжения.

2.3 Охлаждение стабилизатора принудительное с помощью встроенных вентиляторов.

2.4 Режим работы стабилизатора длительный непрерывный.

2.5 При выборе мощности стабилизатора следует вводить повышающие коэффициенты и

согласовывать выбор с Поставщиком. При работе стабилизатора в условиях:

– повышенного содержания гармоник в синусоиде входного питающего напряжения;

– повышенного содержания гармоник в синусоиде потребляемого от стабилизатора тока;

– повышенной (сверх 20

С) температуры окружающего воздуха.

2.6 Для работы в условиях повышенной влажности, солевого тумана, наличия паров агрессивных

и легковоспламеняющихся жидкостей, повышенной запыленности стабилизатор не предназначен.

Температура,

0 10 20 30 40 50 60 70 80 90

100

120

140

Нагрузка, %
