MAT172 12/14
17 / 46
убедитесь, что стабилизация напряжения после подключения нагрузки осуществляется без перебоев.

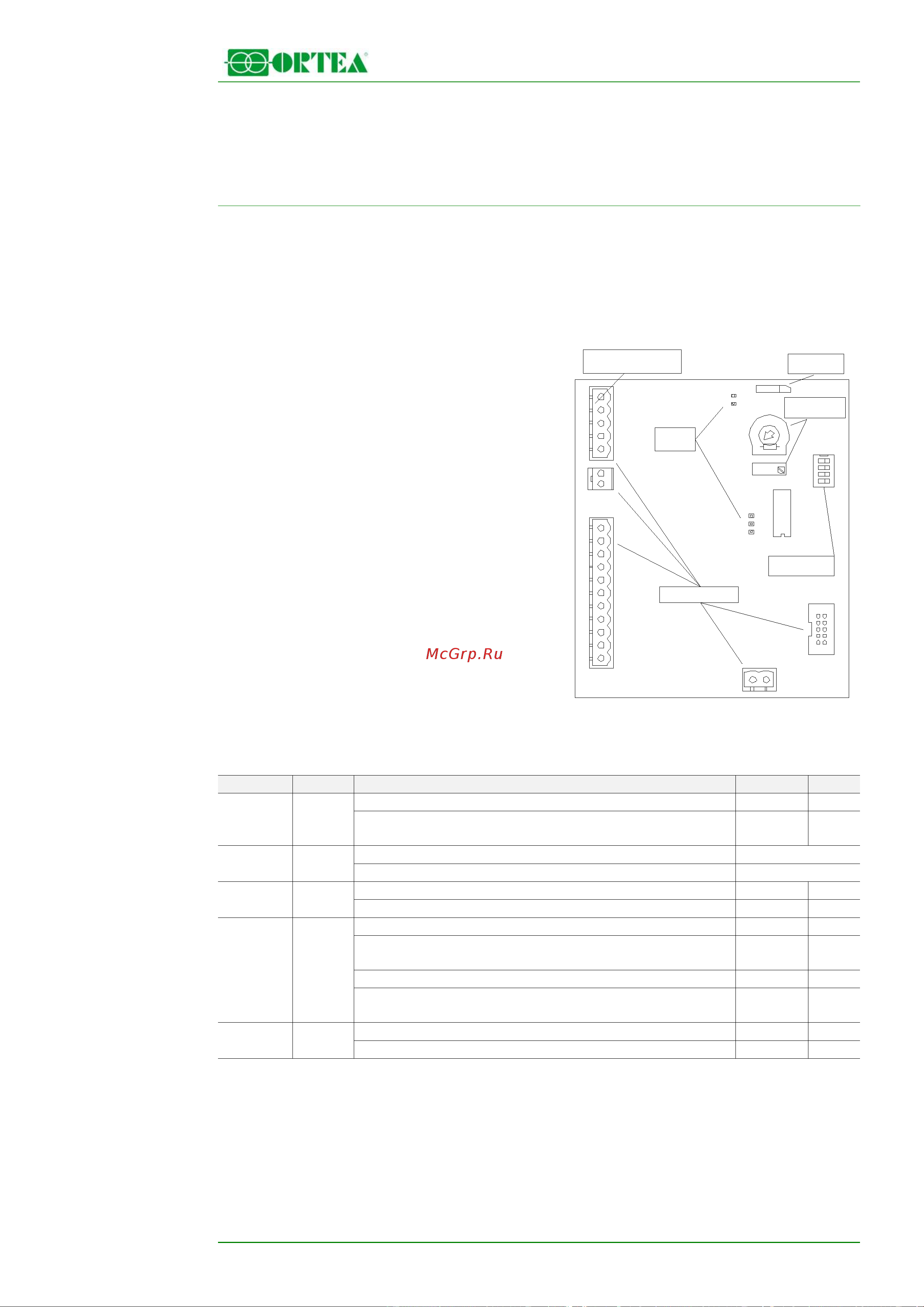

8 ПЛАТА УПРАВЛЕНИЯ НА ОСНОВЕ МИКРОПРОЦЕССОРА
Плата управления полностью контролирует работу стабилизатора напряжения. Управление осуществляется
с помощью ПО, которое переводит все параметры в цифровую форму (полностью цифровое управление). В
стабилизаторах, оснащенных цифровым вольтметром, плата управления соединена с помощью плоского
провода с сигнальной платой, снабженной цифровым дисплеем, который служит для отображения
выходного напряжения и сообщений об аварийных ситуациях. В остальных моделях стабилизаторов
сигнальная плата может быть установлена по просьбе покупателя. В этом случае она подключается к
контакту CN1 на клеммной колодке на плате управления и служит для отображения сигналов об аварийных
ситуациях.
Во избежание микрот рещин в миниат юрных
компонент ах плат ы, пожалуйст а, не сгибайт е ее.
8.1 Остановка или перегрузка редукторного
двигателя
Система оснащена защитным механизмом, который
определяет состояния перегрузки редукторного
двигателя или его блокировки (вместе с кинетическим
механизмом). Плата замеряет количество тепловой
энергии (т.е. тока), выделенной за единицу времени, и
если это значение превышает заданное пороговое
значение, включается сигнал тревоги (A01).
8.2 Короткое замыкание на редукторном
двигателе
Плата оснащена защитой от короткого замыкания на
редукторном электродвигателе. При возникновении
этой ситуации включается сигнализация. Во избежание
ложного срабатывания применяются фильтры.
Устойчивость платы к короткому замыканию зависит от его источника и природы.
8.3 Цветовая индикация сигналов
Светодиод
Цвет
Параметр
Состояние
Сигнал
DL1
красный
Нормальная работа
ВЫКЛ
--
Сигнал минимального/максимального напряжения ВКЛ
A04-
A05
DL2
красный
Нормальная работа
неактивен
Срабатывание автоматического выключателя на регуляторе
неактивен
DL4
зеленый
Нормальная работа ЦП
мигает
--
Ненормальная работа ЦП
ВКЛ
--
DL5
желтый
Нормальная работа
ВЫКЛ
--
Триммер R10 установлен в режим автотестирования, ожидает
возврата в нормальное положение
мигает --
Процедура автотестирования
ВКЛ
--
Общий сигнал тревоги (см. таблицу значений сигналов) либо
достигнут предел регулирования
ВКЛ --
DL6
красный
Нормальная работа
ВЫКЛ
--
Короткое замыкание на редукторном двигателе
ВКЛ
--
P1
9
11
10
7
8
6
5
4
3
1
2
2
1
P4
P2
1
3
4
5
2
R10
P5
CN1
R46
MICROPROCESSOR
1 2
SW1
DL1
DL2
DL4
DL5
DL6
SETTING
TRIMMER
DIP-SWITCH
SETTING
LEDs
TERMINALS
1-2: MIN/MAX VOLT.
CONTACT
3 2 1
JP3
JUMPER
(BUZZER)
