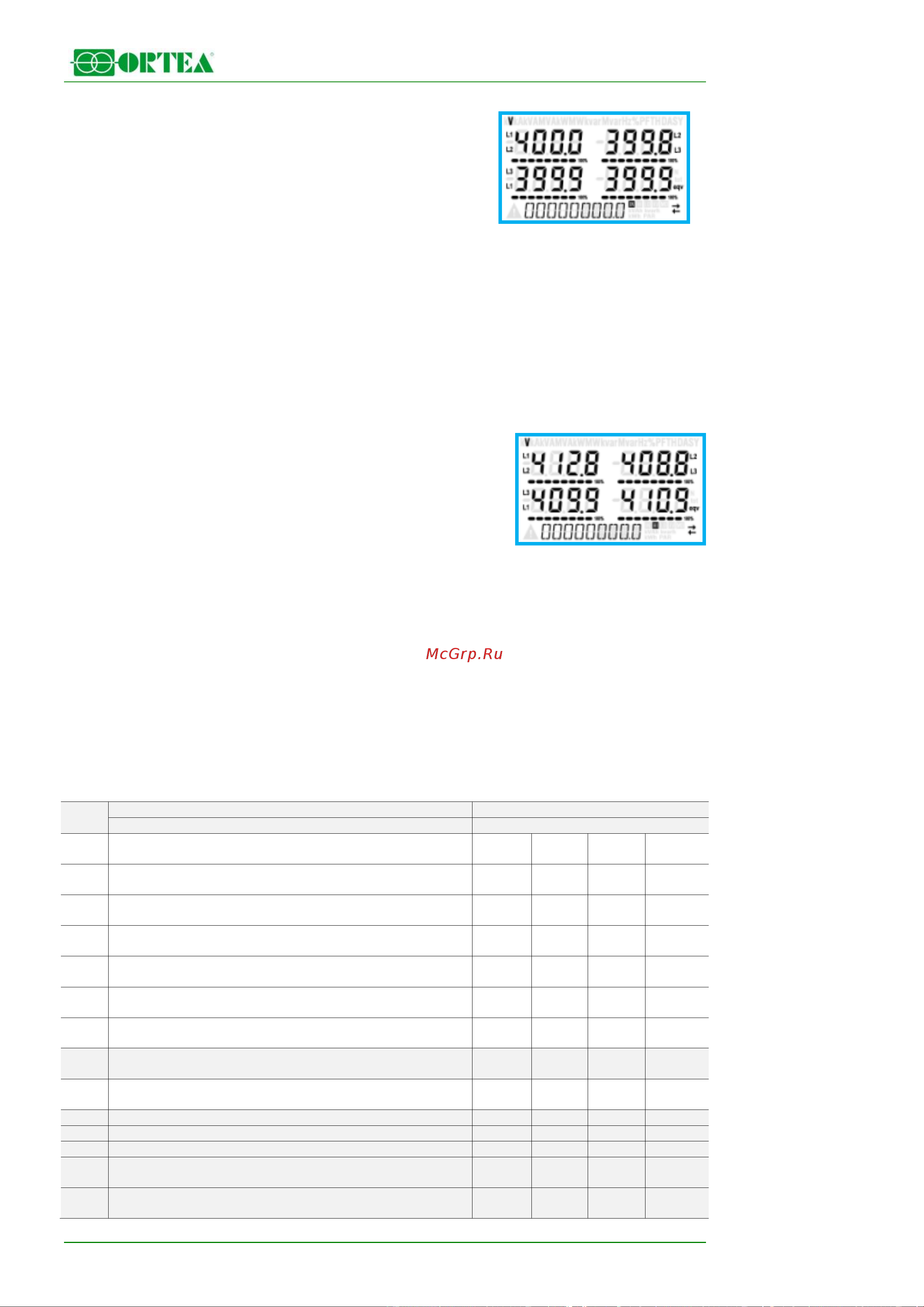

10.3 Просмотр показаний

Клавиши ▲ и ▼ позволяют по очереди пролистывать

страницы с отображаемыми на них показаниями.

Просматриваемая в данный момент страница обозначается с

помощью индикатора в верхней части дисплея.

Некоторые показания могут не отображаться в зависимости от

запрограммированных настроек и схемы соединений

устройства (например, если стабилизатор настроен и

подключен в трёхфазном режиме без нейтрального провода, страница напряжения между

фазой и нейтралью L-N

не отображается).

Каждая страница включает в себя несколько подстраниц, переключаться между которыми

можно с помощью клавиши 

(например, когда требуется показать максимальные и

минимальные пики для выбранных параметров).

Просматриваемая в данный момент подстраница обозначается в нижнем правом углу дисплея с

помощью индикатора, представленного одним из следующих значков:

•

IN = Instantaneous value

(мгновенное значение). Действительное мгновенное значение

выбранного параметра – оно автоматически показывается каждый раз при обновлении

страницы.

•

HI = Highest peak

(верхний пик)

Наибольший пик

мгновенного значения параметра. Значения таких пиков

сохраняются в памяти даже при отключении

вспомогательного питания. Обнулить их можно с помощью

соответствующей команды (см. меню команд).

•

LO = Lowest peak

(нижний пик)

Наименьший пик

значения выбранного параметра; эти пики хранятся в памяти до момента отключения

питания. Обнуляются с помощью той же команды, что и значения верхних пиков.

•

AV = Average value

(среднее значение) Интегрированное по времени значение

параметра. Позволяет отображать показания с медленным изменением. См. меню

интеграции в разделе о настройках.

•

MD = Maximum Demand

(максимальное значение) Максимальный пик интегрированного

значения. Хранится в энергонезависимой памяти и может быть обнулен с помощью

соответствующей команды.

Пользователь может указать, какую страницу или подстраницу дисплей должен отобразить по истечении

некоторого периода времени, в течение которого не совершалось нажатий клавиш. При необходимости

можно настроить мультиметр так, чтобы он всегда отображал текущую страницу. Для настройки этих

функций см. меню P

02 – Утилиты.

10.3.1 Таблица страниц дисплея

№

Выбор с помощью ▲и ▼

Выбор с помощью 

СТРАНИЦЫ

ПОДСТРАНИЦЫ

МЕЖФАЗНЫЕ НАПРЯЖЕНИЯ

V(L1-L2), V(L2-L3), V(L3-L1), V(LL)EQV

НАПРЯЖЕНИЯ НЕЙТРАЛЬ-ФАЗА

V(L1-N), V(L2-N), V(L3-N), V(L-N)EQV

ТОКИ НЕЙТРАЛЬ-ФАЗА

I(L1), I(L2), I(L3), I(N)

АКТИВНАЯ МОЩНОСТЬ

P(L1), P(L2), P(L3), P(TOT)

РЕАКТИВНАЯ МОЩНОСТЬ

Q(L1), Q(L2), Q(L3), Q(TOT)

ПОЛНАЯ МОЩНОСТЬ

S(L1), S(L2), S(L3), S(TOT)

КОЭФФИЦИЕНТ МОЩНОСТИ

PF(L1),PF(L2),PF(L3),PF(EQ)

ДИСБАЛАНС АКТИВНОЙ МОЩНОСТИ

L1-L2, L2-L3, L3-L1

ЧАСТОТА

F, ASY(VLL), ASY(VLN), ASY(I)

АСИММЕТРИЯ МЕЖФАЗНЫХ НАПРЯЖЕНИЙ ASY(VLL)

АСИММЕТРИЯ НАПРЯЖЕНИЙ НЕЙТРАЛЬ-ФАЗА ASY(VLN)

АСИММЕТРИЯ ТОКОВ ASY(I)

ГАРМОНИЧЕСКИЕ ИСКАЖЕНИЯ В МЕЖФАЗНЫХ НАПРЯЖЕНИЯХ

THD-V(L1-L2), THD-V(L2-L3), THD-V(L3-L1)

ГАРМОНИЧЕСКИЕ ИСКАЖЕНИЯ В НАПРЯЖЕНИЯХ НЕЙТРАЛЬ-ФАЗА

THD-V(L1),THD-V(L2),THD-V(L3)
