Клеммы подключения стабилизатора находятся на правой боковой или

задней стороне корпуса под защитной крышкой. Сечение подводящих силовых

проводов должно соответствовать подключаемой нагрузке. Необходимо

обеспечить надежный контакт провода в клемме. Для защиты провода от

передавливания винтом клеммы рекомендуется использовать специальные

монтажные гильзы. Провод должен быть освобожден от изоляции и хорошо

зачищен от оксидной пленки. Провода, выходящие из клеммной колодки, не

должны иметь повреждений или обнаженных участков.

В случае неправильного выбора проводов или плохого контакта, клеммы

могут довольно сильно нагреваться.

Возврат стабилизатора по причине оплавления клеммной колодки со

стороны подводящих кабелей, не является гарантийным случаем !

Во время монтажа необходимо следить за тем, чтобы посторонние

предметы (обрезки кабелей, крепёжные элементы, мелкий инструмент и т. п.)

не попали внутрь корпуса.

Клеммная колодка имеет один общий контакт для нулевого провода

входной и выходной сети. Если внутренний диаметр клеммы позволяет

разместить в ней два провода, то возможно объединение нулевых проводов

непосредственно в клемме. Иначе подключение следует выполнить отдельным

проводом от общей точки нулевых проводов входа и выхода (см. рис. 2). В

качестве общей точки удобно использовать нулевую шину распределительного

щита.

Внимание ! Запрещено класть стабилизатор на лицевую панель !

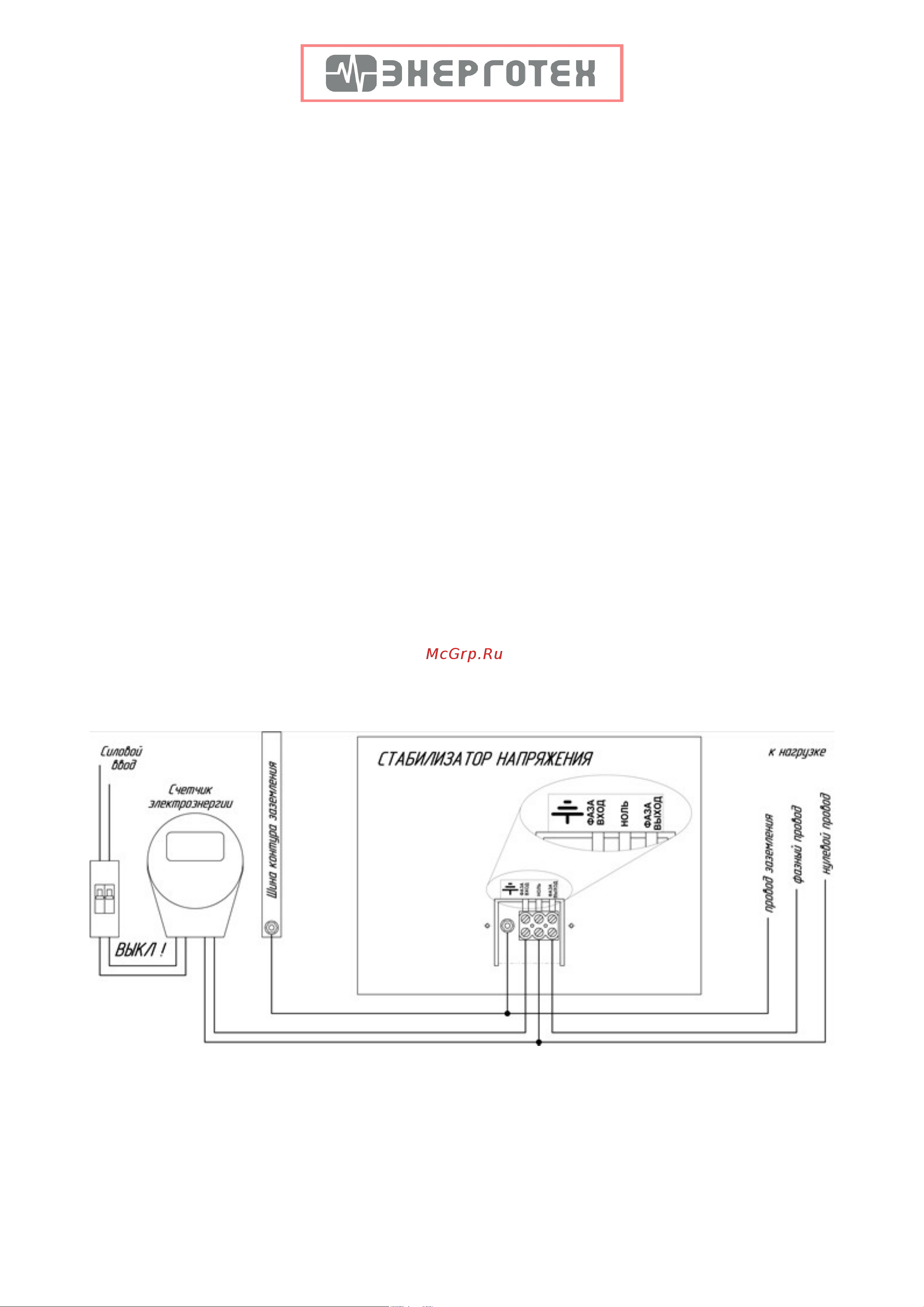

Рисунок 2. Рекомендуемая схема подключения стабилизатора к сети.

Перед первым включением стабилизатора необходимо внимательно

проверить правильность всех соединений !
