5 ОПИСАНИЕ СТАБИЛИЗАТОРА НАПРЯЖЕНИЯ

Для получения полной информации о технических характеристиках устройства см. прилагаемую к

данному Руководству техническую спецификацию.

Настоящее Руководство описывает только стандартные модели стабилизаторов напряжения. При

наличии дополнительных компонентов, устанавливаемых на заказ, таких как байпас-переключатель,

автоматический выключатель и т.п., см. соответствующую прилагаемую документацию.

Стабилизаторы сконструированы и изготовлены в соответствии с Директивами ЕС по CE маркировке

2006/95/EEC (директива по низковольтному оборудованию) и 2004/EEC (директива по

электромагнитной совместимости) и могут использоваться в окружающих средах обоих типов A и B

согласно стандарту EN60439.1/-2.

Стабилизатор напряжения предназначен для установки между электросетью и потребителем. Его

основные технические характеристики:

 возможность использования при асимметричном входном напряжении с однофазными

нагрузками или несбалансированными трёхфазными нагрузками;

 регулирование напряжения осуществляется на основании истинного среднеквадратичного (не

среднего) значения напряжения. Устройства с данным типом регулирования питают нагрузку

корректно стабилизированным напряжением, даже если исходный ток имел несинусоидальную

форму волны, что часто наблюдается в обычных сферах применения. Искажение формы волны

синусоиды может быть вызвано присутствием (например) конвертеров с искажением

синусоиды, трансформаторов с насыщенным сердечником, нелинейных нагрузок, импульсами в

электросети, перенапряжениями при подключении/отключении оборудования и т.д. Все

подобные явления создают искажения (гармоники) в токе, которые могут приводить к

изменениям исходной синусоидальной формы волны.

 регулирование напряжения осуществляется независимо на каждой фазе (по отношению к

нейтральному проводу, который должен обязательно присутствовать);

 сохранение полной работоспособности при изменении нагрузки от 0 до 100% и дисбалансе фаз

100%.

 допускается содержание в токе нагрузки гармонических искажений до 30%. При повышенном

процентном соотношении стабилизатор напряжения должен эксплуатироваться с меньшей

нагрузкой.

 нечувствительность к коэффициенту мощности нагрузки

 не вносит заметных гармонических искажений в выходное напряжение.

5.1 Основные компоненты и принцип работы

К основным компонентам

относятся:

 трёхфазный вольтодобавочный бустер

 один моторизованный трёхфазный реостат (или 3 однофазных) с непрерывно

изменяющимся коэффициентом трансформации (регулятор напряжения)

 электронная контрольная цепь.

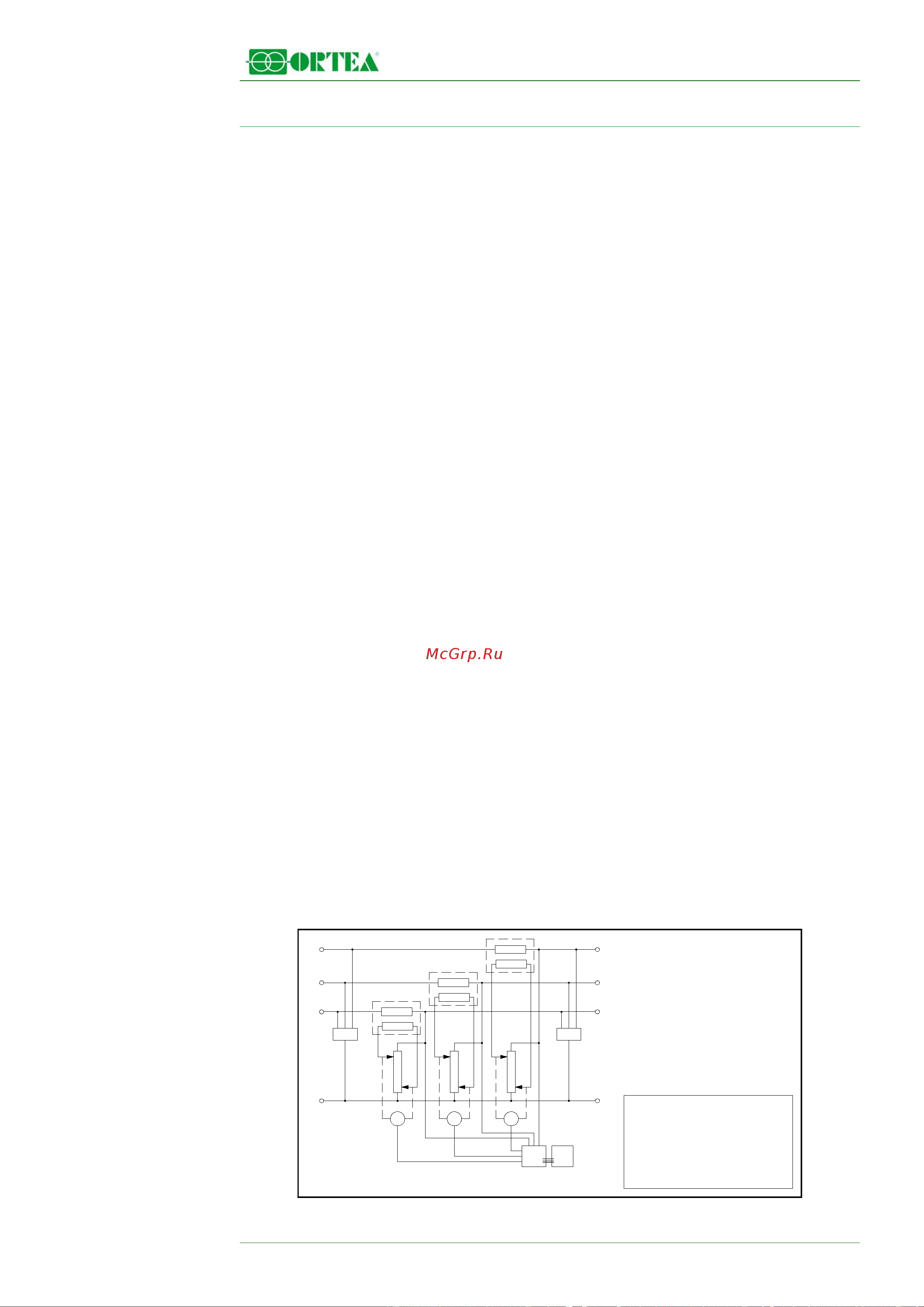

Схема реализации устройства показана ниже.

Контрольная схема сравнивает выходное напряжение с заданным опорным значением. Когда это

соотношение превышает допустимое значение, плата управления приводит в движение

регулирующий мотор-редуктор. В соответствии с полученной командой ролики регулятора меняют

свое положение, что, в свою очередь, приводит к изменению напряжения, получаемого из сети и

подаваемого на первичную обмотку вольтодобавочного бустера. Снимаясь со вторичной обмотки в

фазе или противофазе с напряжением сети, оно прибавляется или вычитается из последнего, тем

самым компенсируя его колебания.

INPUT

OUTPUT

PVI: input digital multimetre

TM: buck/boost transformer

VT: voltage regulator

M: DC gearmotor

N1: base board

N2: signalling LED board

PVO: output digital multimetre

M M M

N1 N2

VTVTVT

PVI PVO
