MAT180 Дек 13
19 / 26

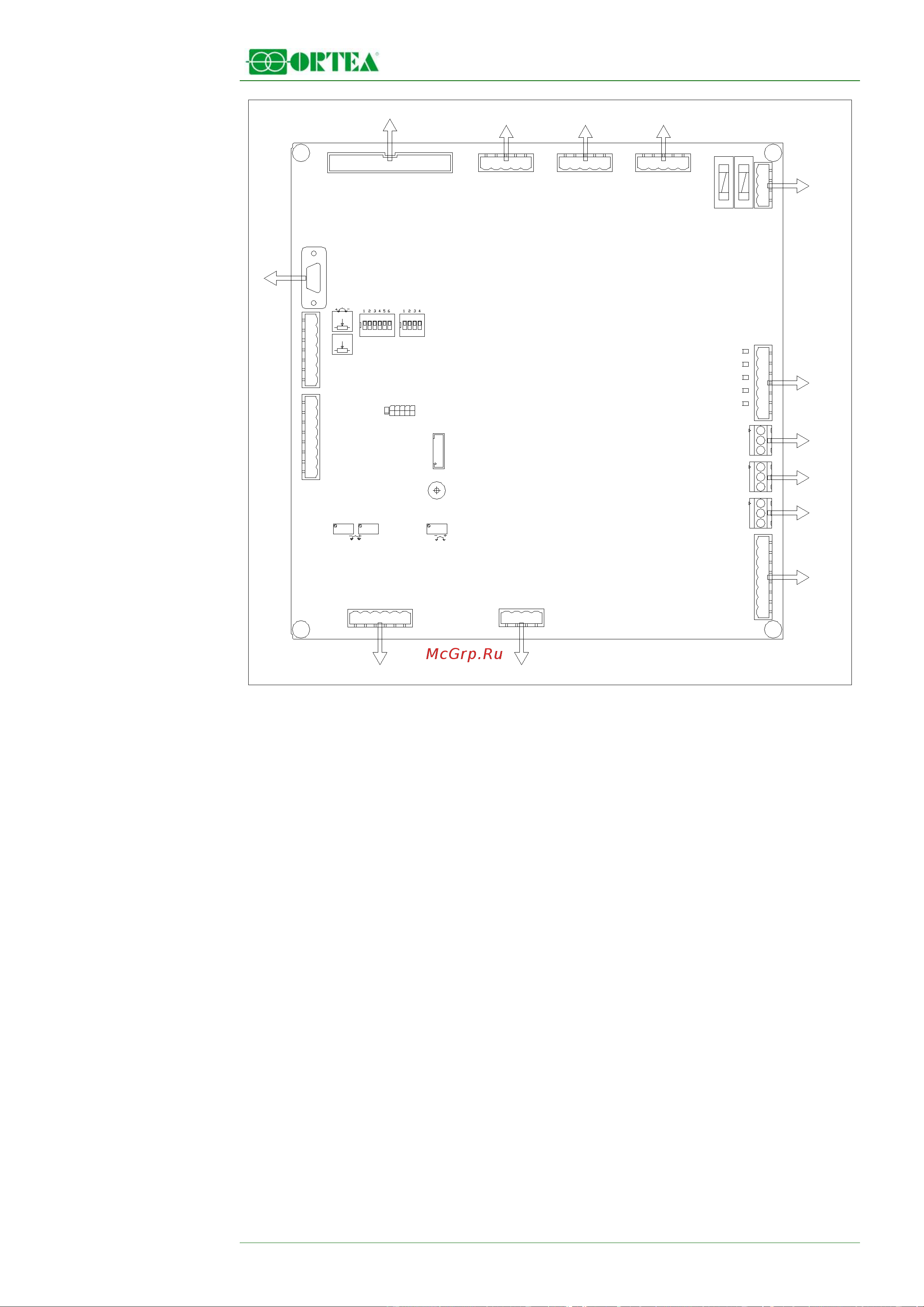

SIGNALLING PANNEL
SERIAL PORT
PHASE U MOTOR
ALARMS
SIREN
MAX/MIN VOLTAGE
REMOTE ALARMS
SUPERCAPACITOR
BANKS
BOARD
SUPPLY
PHASE V MOTOR PHASE W MOTOR
PHASE INPUT
V_U
CURRENT TRANSFORMERS
INPUT
V_V
V_W
V
%
P1
P2 P3
P4
P9
P5
P10
P12
P15
P17
P18
P20
P19
P14
P11
R228 R229 R232
R99
R130
SW1 SW2
LED:
D54
D57
D63
D66
D69
LED
D68
F1 F2
8.1 Защитные устройства
8.1.1 Остановка или перегрузка мотора
Плата управления определяет состояния перегрузки или блокировки мотора-редуктора (вместе с
кинетическим механизмом) и замеряет количество тепловой энергии (т.е. тока), выделенной за
единицу времени. Если это значение превышает заданное пороговое значение, активируется сигнал
тревоги.
8.1.2 Короткое замыкание
Плата оснащена системой сигнализации, оповещающей о возникновении межфазного короткого
замыкания для каждого мотора. Во избежание ложного срабатывания применяются фильтры.
Устойчивость платы к короткому замыканию зависит от его источника и природы.
8.2 Управление платой с компьютера
Для доступа в меню управления системой, установите последовательное подключение между платой
и компьютером и запустите программу связи, например, Hyper-Terminal
. Эта программа является
частью стандартного пакета операционной системы Windows
и может быть запущена из меню Пуск:
ПУСК → СТАНДАРТНЫЕ→ СВЯЗЬ
При первом запуске программы необходимо создать файл соединения. Введите имя файла
(например, ‘STAB’) в диалоговом окне, которое появится после запуска. В поле ‘Connect’ выберите
последовательный порт, который будет использоваться для установления соединения (например,
COM1) и нажмите OK.
Теперь настройте следующие параметры:
Бит в секунду: 115200
Бит данных: 8
Четность: none
Стоповый бит: 1
Управление потоком: Xon/Xoff
Нажмите OK и сохраните файл соединения (команда ‘Save’ в меню ‘File’). После успешного создания
файла при каждом последующем запуске программы следует нажимать клавишу «Пробел», выбирать
команду ‘Open’ в меню ‘File’ и затем – файл ‘STAB’.
На экране появится следующее окно:
