8 ПЛАТА УПРАВЛЕНИЯ
Плата управления полностью контролирует работу стабилизатора напряжения, обеспечивая
независимое регулирование напряжения на каждой фазе. Она также осуществляет контроль
выходных токов и активирует сигнал тревоги в случае возникновения избыточного тока.
В нормальных условиях выходное напряжение поддерживается на заданном уровне с точностью
±0.5% от номинального значения. Управление стабилизатором напряжения осуществляется
полностью через ПО, которое переводит все параметры в цифровую форму (полностью цифровое
управление).
Плата оснащена двумя DSP-микропроцессорами (D
IGITAL SIGNAL PROCESSOR, ЦИФРОВОЙ СИГНАЛЬНЫЙ
ПРОЦЕССОР), один из которых выступает в роли контрольного процессора, а другой – в роли
измерительного процессора. С помощью этих устройств плата считывает значения сетевого
напряжения, параметры настроек, значения тока в моторах-редукторах и на входных контактах
устройства и управляет непосредственно каждым мотором, задавая направление и скорость
вращения. Опираясь на значения тока, поступающего на мотор-редуктор, плата управления также
отвечает за срабатывание защитных устройств при возникновении перегрузки и короткого замыкания
в самом моторе. Плата управления также активирует вентиляторы на крыше устройства.
Кроме того, на плате установлен третий DSP-процессор (дополнительный процессор защиты),
обеспечивающий контроль выходного напряжения, выявляя сбои в работе стабилизатора и оповещая
о них (см. Раздел 4.5).
Линии входа и выхода устройства электрически изолированы друг от друга с помощью изолирующих
трансформаторов, установленных на плате. Также к плате подключены следующие компоненты:
сигнальная плата со светодиодами, подключенная к клеммной колодке P2 на плате управления с
помощью плоского провода (см. соответствующий раздел);
батареи суперконденсаторов, предназначенных для сброса напряжения до минимального уровня
в случае отключения питания (см. соответствующий раздел).
Во избежание микротрещин в миниатюрных компонентах платы, пожалуйста, не сгибайте ее.

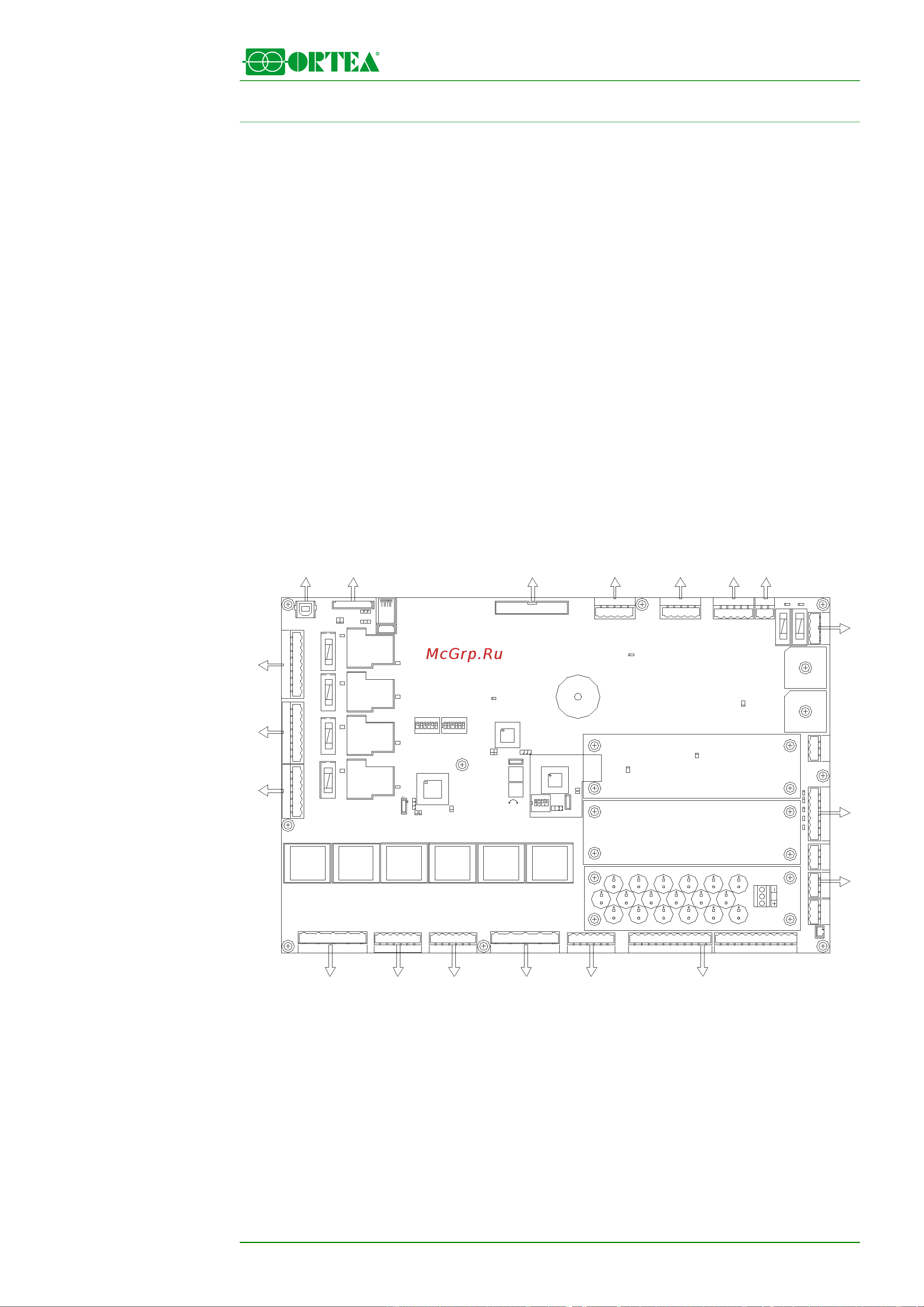

T1
T2 T3 T4 T5 T6
F6
F5 F4 F3
F1 F2
microproc.
microproc.
microproc.
BODYGUARD
P27
P28 P29
P30
5 1
1 16 6
P31
5 1
16
P32
1 1
P33
1
P10
4
P6 P7 P8
1 5 1 5 1 5
P9 1 2
+MAX. 2A-
OUT 24V
buzzer
P2
P1
P12
1 9
P16
1 8
P22
1 7
P11
MODEM
P5
P4
DL3
DL4
JP1
JP2
DL7DL10DL13
DL15
DL11
DL19 DL20
DL18
JP4
DL8
DL6
DL9
SW1 SW2
1 2 3 4 5 6 1 2 3 4 5 6
JP3
V
%
R251
R283
SET
MIN/MAX V
REGULATION
STABILITY
+-
SW3
1 2 3 4
JP5
DL16
DL17
P20
DL12
P20
1
P19
7 13
P15
13
P23
13
P24
13
P25
DL5
DL14
D70 D71
DL9
DL1 DL2
D45
D90
D92
D93
D99
D100
11
LED BOARD
PHASE INPUT CT INPUT CT OUTPUT ROLLERS
alarm
bodyguard
phase failure phase
sequence
remote
alarm
max/min V siren
PHASE U
MOTOR
REMOTE COMM
BOARD
CAN PORT
VENTOLE TETTO
MANUAL
REGULATION
POTENTIOMETRE
REGULATION
FAN
RELAY
USB PORT
ALARM INPUTSUPERCAPACITORS
STAB. INCOMING LINE
PHASE INPUT
STAB. OUTGOING LINE
PHASE V
MOTOR
PHASE W
MOTOR
FAN
RELAY
FAN
RELAY
FAN
RELAY
SUPPLY
ALARM OUTPUTS
8.1 Защитные устройства
8.1.1 Остановка или перегрузка мотора
Плата управления определяет состояния перегрузки или блокировки мотора-редуктора (вместе с
кинетическим механизмом) и замеряет количество тепловой энергии (т.е. тока), выделенной за
единицу времени. Если это значение превышает заданное пороговое значение, активируется сигнал
тревоги.
8.1.2 Короткое замыкание
Плата оснащена системой сигнализации, оповещающей о возникновении межфазного короткого
замыкания для каждого мотора. Во избежание ложного срабатывания применяются фильтры.
Устойчивость платы к короткому замыканию зависит от его источника и природы.
