4
УСТРОЙСТВО И РАБОТА СТАБИЛИЗАТОРА, ИНДИКАЦИЯ РЕЖИМОВ РАБОТЫ
Конструктивно стабилизатор выполнен в металлическом корпусе настенного исполнения (см.
Рисунок 1).
При подключении стабилизатора к сети переменного тока на цифровом дисплее
кратковременно отображается режим работы выходного напряжения «220» или «230» (см.
таблицу 2).
После этого стабилизатор переходит в режим самотестирования, при этом будут слышны
щелчки переключения реле, а на цифровом дисплее сегменты цифр будут отображаться по
кругу. После процесса самотестирования стабилизатор перейдет в режим стабилизации
выходного напряжения, на цифровом дисплее отобразится входное напряжение.
Процесс самотестирования запускается в диапазоне входного напряжения, указанного в п.4 и 7
таблицы 1, если входное напряжение находится за пределами этого диапазона, стабилизатор
будет находиться в режиме ожидания, на цифровом дисплее сегменты цифр будут
отображаться по кругу.
Если процесс самотестирования не пройден, на
цифровом дисплее будет мигать надпись «Err» (см.
таблицу 2)
При неправильной фазировке на входе или наличии
напряжения между заземлением и нулем, на цифровом
дисплее будет мигать надпись «Gnd» (см. таблицу 2) в
течение минуты, после чего на цифровом дисплее
отобразится входное напряжение. Режим мигания «Gnd»
можно сбросить, нажав кнопку режимов индикации.
В режиме стабилизации, если входное напряжение
выйдет за рабочий диапазон (см. п.4 и 7 таблицы 1),
сработает схема защитного отключения нагрузки и
стабилизатор отключит нагрузку (см. Рисунок 2).
Стабилизатор автоматически подключит нагрузку при
возвращении входного напряжения в рабочий диапазон.
При повышенном токе нагрузки срабатывает выходной
автомат защиты, стабилизатор отключает нагрузку, а на
цифровом дисплее отображается мигающая надпись
«FU» (см. таблицу 2).
При перегреве стабилизатора отключается нагрузка и
начинает мигать надпись «t
o
».
Не подключайте устройства с общей потребляемой мощностью,
превышающую выходную мощность стабилизатора.
100
50
125 175
280
P,%
U, B
номинальная мощност ь

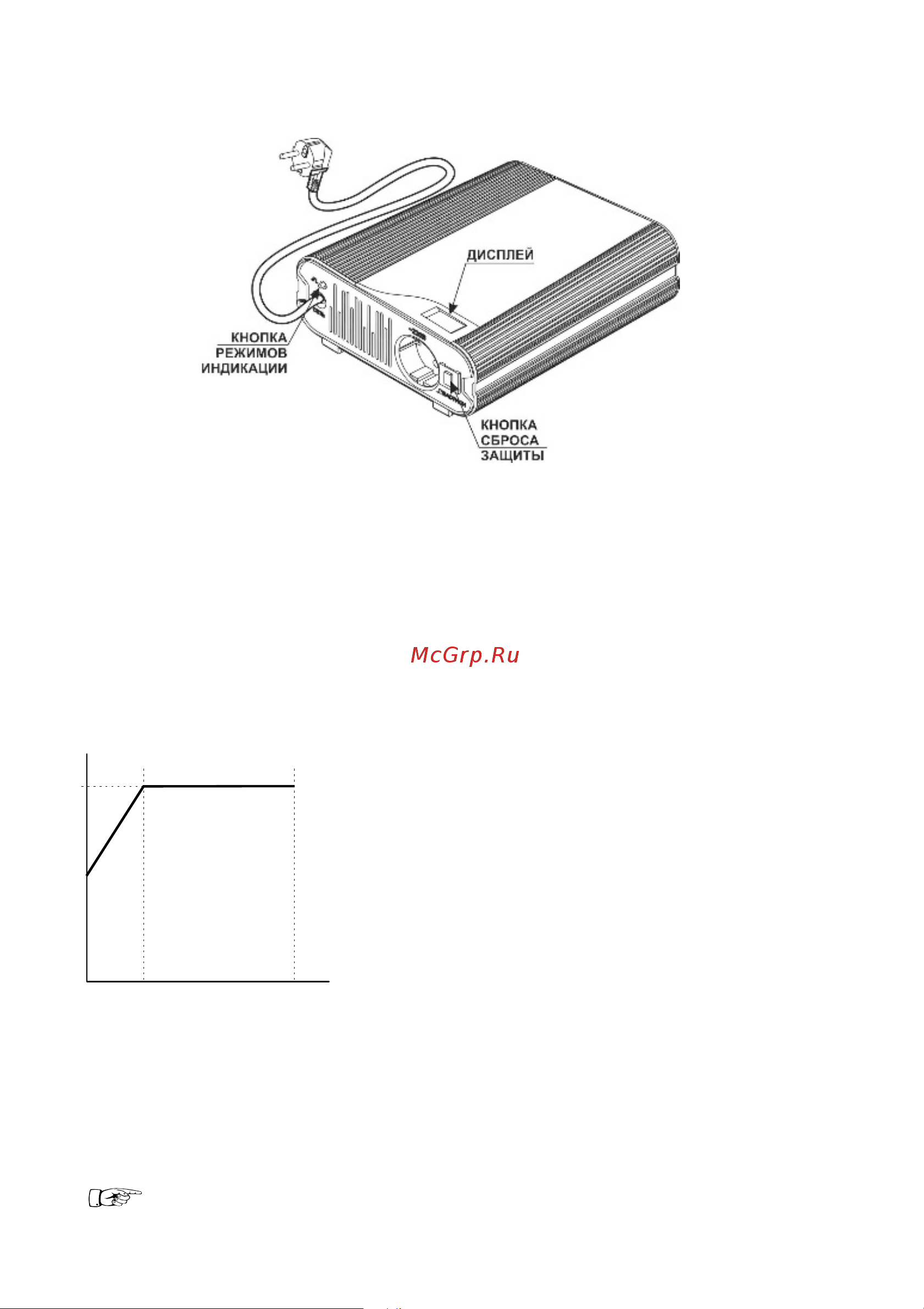

Рисунок 1- Общий вид стабилизатора
Рисунок 2 - Зависимость
выходной номинальной
мощности от входного
напряжения сети
