Цифровые дисплеи и клавиатуры располагаются за боковыми панеля-

ми под крышками из оргстекла.

Каждый однофазный стабилизатор занимает отдельную секцию на

станине. Эти секции имеют вентиляторы принудительного охлаждения.

БВД – блок вольтодобавки; КОМ – коммутатор; МПСУ – микропроцес-

сорная система управления; БП – блок питания; УЗ – устройство защиты; Д –

дисплей цифровой; ДТН – датчик тока нагрузки; КЛ – клавиатура

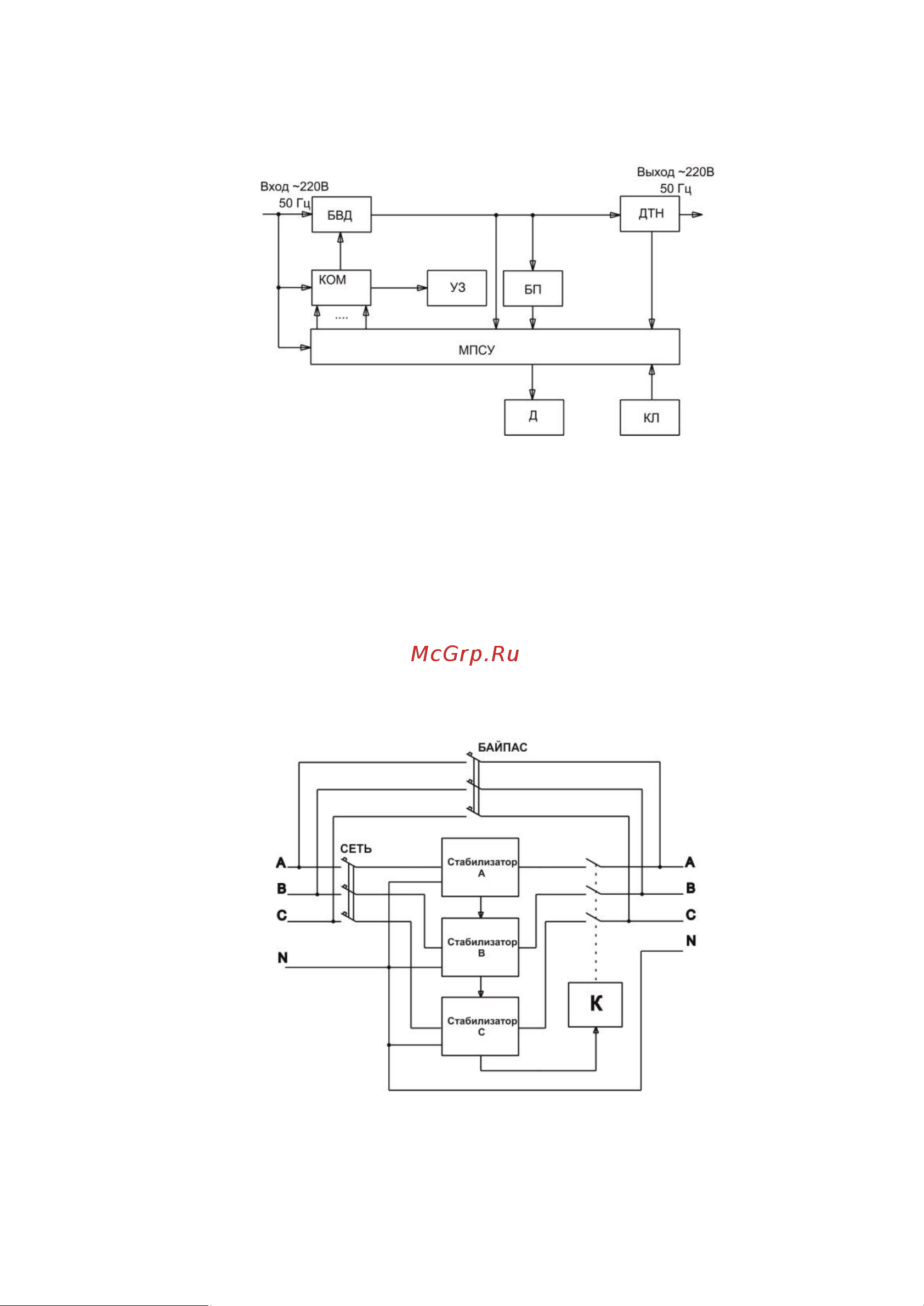

Рисунок 1 – Структурная схема однофазного стабилизатора напря-

жения

Элементы управления и коммутации расположены в дополнительной

секции, которая закрывается дверцей, снабженной замком.

Упрощённая структурная схема трёхфазного стабилизатора напряже-

ния представлена на рисунке 2.

К – контактор трёхфазного выхода срабатывает при условии функцио-

нирования всех трёх стабилизаторов.

Рисунок 2 – Упрощённая структурная схема трёхфазного стабили-

затора напряжения
