Устройство и работа

В основе работы однофазного стабилизатора напряжения

переменного тока LIDER PS SQ лежит принцип регулирования напряжения с

помощью вольтодобавочного трансформатора. Величина выходного

напряжения определяется суммой напряжения входной линии и напряжения

вольтодобавки. Величина напряжения вольтодобавки и его знак

определяются микропроцессорной системой управления по результатам

измерений выходного напряжения. Формирование напряжения

вольтодобавки осуществляется с помощью регулятора, состоящего из

автотрансформатора и переключающего тиристорного устройства.

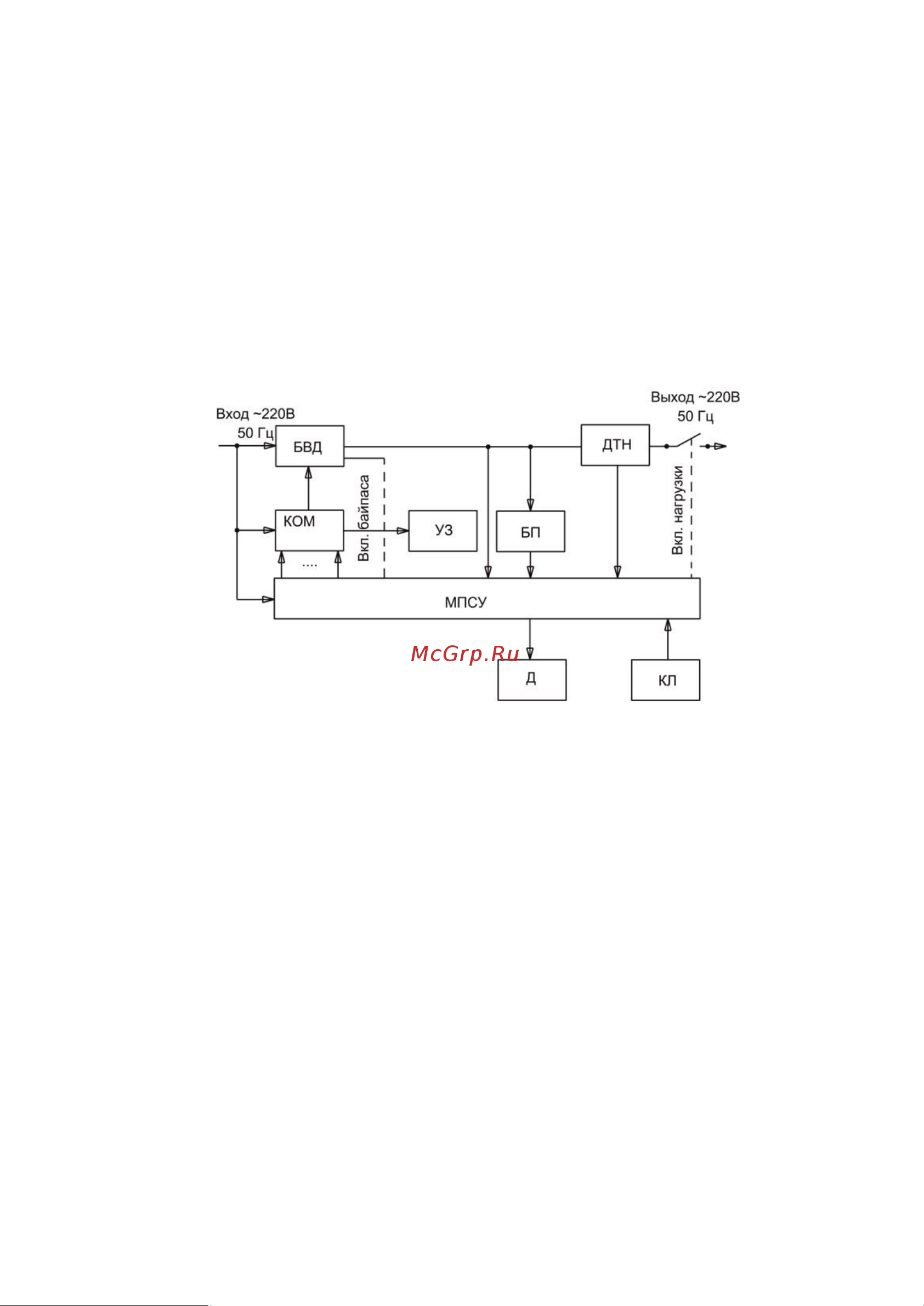

Упрощенная структурная схема однофазного стабилизатора напряжения

представлена на рисунке 1.

БВД – блок вольтодобавки; КОМ – коммутатор; МПСУ –

микропроцессорная система управления; БП – блок питания; УЗ –

устройство защиты; Д – дисплей цифровой; ДТН – датчик тока нагрузки; КЛ –

клавиатура.

Рисунок 1 – Структурная схема стабилизатора напряжения

Узлы и блоки стабилизатора размещены в металлическом корпусе

прямоугольной формы, окрашенном порошковой эмалью. На лицевой

панели стойки размещены: тумблер "ПУСК/СТОП" включения

стабилизатора, буквенно-цифровой дисплей для вывода необходимой

информации о режимах работы стабилизатора, клавиатура для управления

вводом и выводом информации о режимах работы стабилизатора.

На боковой панели расположена клеммная колодка для подключения

стабилизатора к сети и нагрузке, автоматический выключатель сетевого

напряжения и разъём последовательного интерфейса RS-232 для связи с

ПК. Кроме того на боковой панели рядом с клеммной колодкой

располагается двухконтактный винтовой разъем, к контактам которого

подключен вспомогательный нормально разомкнутый контакт выходного
