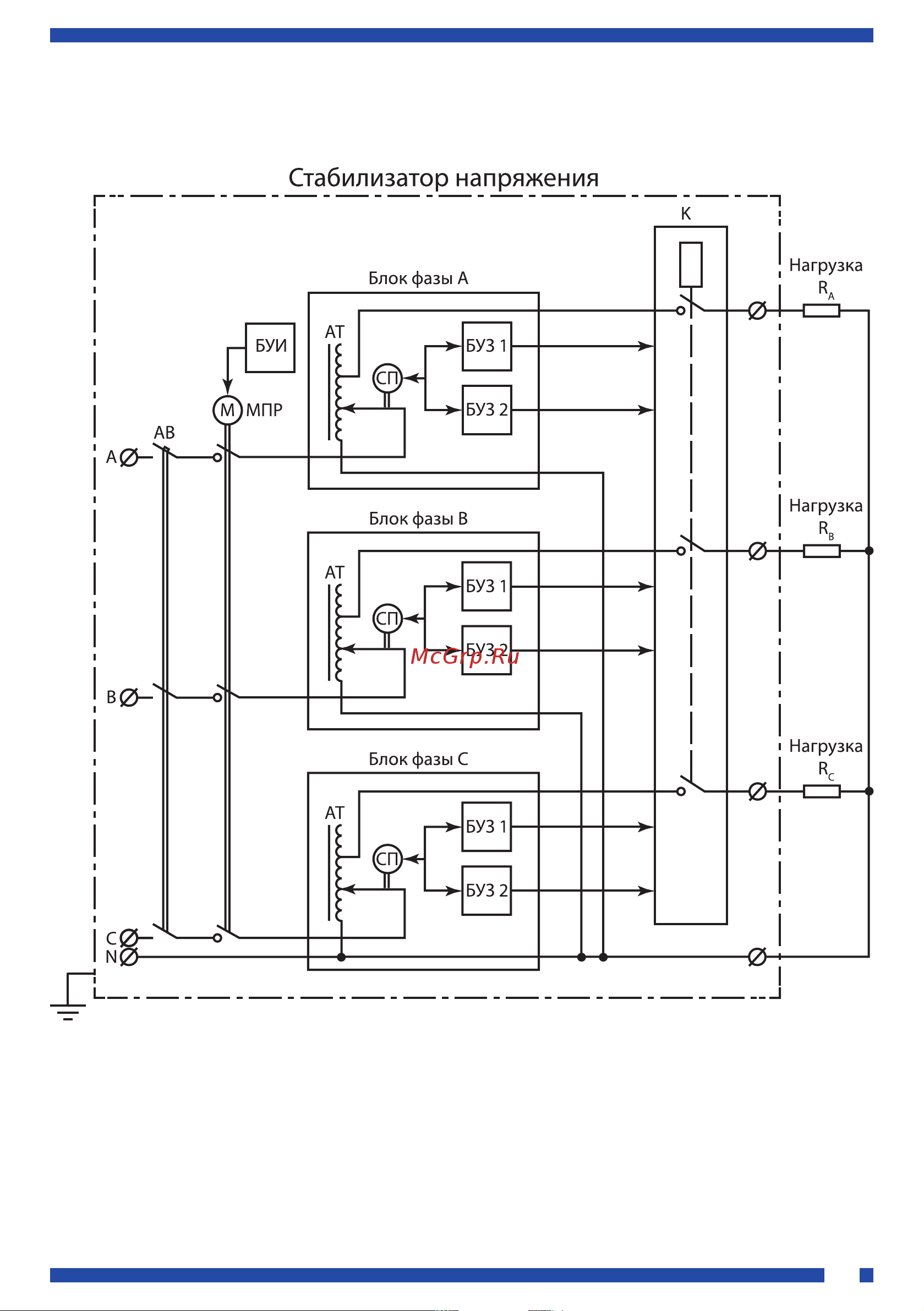

Структурная схема трехфазного стабилизатора напряжения

высокой точности SDV-3-PRO

Рисунок 1 – Структурная схема стабилизатора напряжения; А, B, C, N – клеммы присо-

единения питающей сети 380 В; AB – автоматический выключатель; МПР – выключа-

тель с моторным приводом; БУИ – блок управления и индикации; АТ – автотрансфор-

матор; СП – сервопривод щётки автотрансформатора; БУЗ 1, БУЗ 2 – электронные

блоки управления и защиты; К – контактор (выходное реле); R

, R

– подключенная

нагрузка стабилизатора (потребитель).
