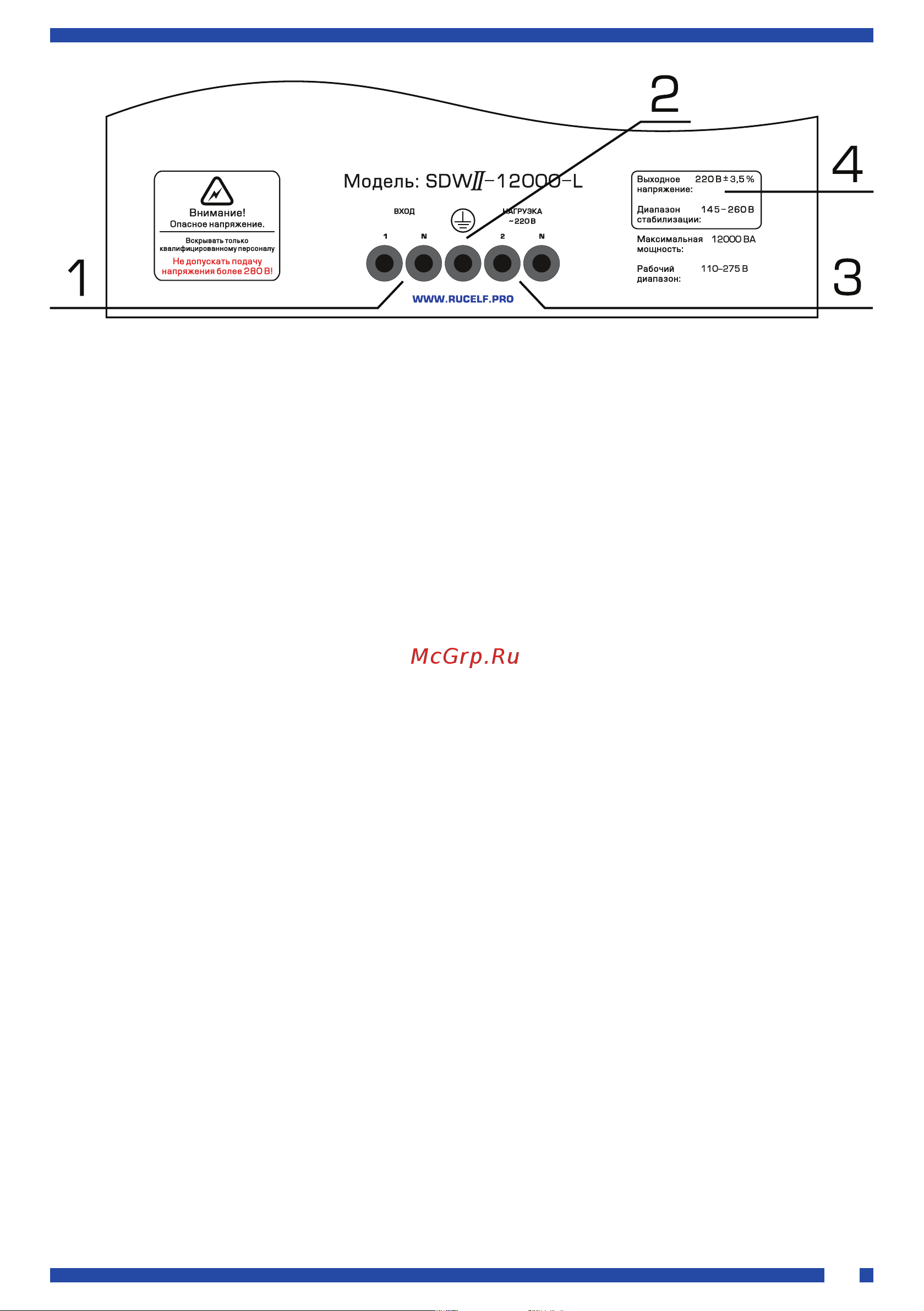

Рис. 3

1. Подключение входного напряжения.

2. Подключение заземляющего провода.

3. Подключение нагрузки.

4. Технические характеристики.

Также на боковой стороне стабилизатора расположены переключатели:

1. Включение питания.

2. Режим «Обход».

7. ПРИНЦИП РАБОТЫ И КОНСТРУКЦИЯ ИЗДЕЛИЯ

Стабилизаторы RUCELF® относятся к электромеханическому типу стабилизаторов,

обеспечивающих плавное регулирование выходного напряжения с высокой точностью

его поддержания. Регулирование обеспечивается сервоприводом, автоматически от-

слеживающим изменение входного напряжения. Выходное напряжение измеряется и

сравнивается с эталонным напряжением блока управления. Если имеется отклоне-

ние, тогда начинает работать серводвигатель, настраивая добавочное напряжение так,

чтобы напряжение на выходе приняло эталонное значение. Величина добавочного на-

пряжения, в зависимости от колебания входного, либо прибавляется, либо вычитается

из искаженного сетевого напряжения.

На передней части стабилизатора расположен жидкокристаллический дисплей, а на

боковой сетевой автоматический выключатель «СЕТЬ», и сетевой автоматический вы-

ключатель «ОБХОД» предназначенный для не стабилизированного транзитного вход-

ного напряжения.

Выводимая информация на дисплее:

1. Мощность стабилизатора (максимально допустимая нагрузка изделия,

отображается при включении изделия на 2 секунды)

2. Старт (анализ узлов изделия при включении режима сеть)

3. Выходное напряжение

(информация о выходном напряжении после стабилизации).

4. Входное напряжение

(информация о нестабилизированном напряжении).

5. Температура

(информация о температуре автотрансформатора, токосъемных щетках).

Выводится на экран при достижении температуры 55°С и выше.

6. Шкала нагрузки (отображение приблизительной нагрузки на стабилизатор)

7. Индикатор «Гиря» (отображает 100% нагрузку)

8. Ошибка (информация об ошибках при включении или в процессе

работы стабилизатора). Согласно ниже приведенной таблице.
