ОПИСАНИЕ РАБОТЫ

Стабилизаторы

SKAT STL

Описание работы

Цифровой дисплей изделия отображает значения параметров сети и нагрузки:

напряжение, ток, мощность.

Перебор значений производится нажатием на кнопку выбора параметров. По

умолчанию входное и выходное напряжения. Первое нажатие на кнопку приведет к

смене показаний на входной и выходной ток, второе нажатие приведёт к индикации

входной и выходной мощности. Дальнейшими нажатиями осуществляется

циклическое отображение параметров, начиная с входного и выходного напряжений.

Показания каждого значения параметра сопровождается свечением

соответствующего индикатора красного цвета, расположенного слева от цифрового

дисплея (см. рис. 2).

Длительное нажатие на кнопку выбора параметра (не менее 5 сек.) приведет к

переходу изделия в режим работы с расширенным диапазоном сетевого

напряжения.

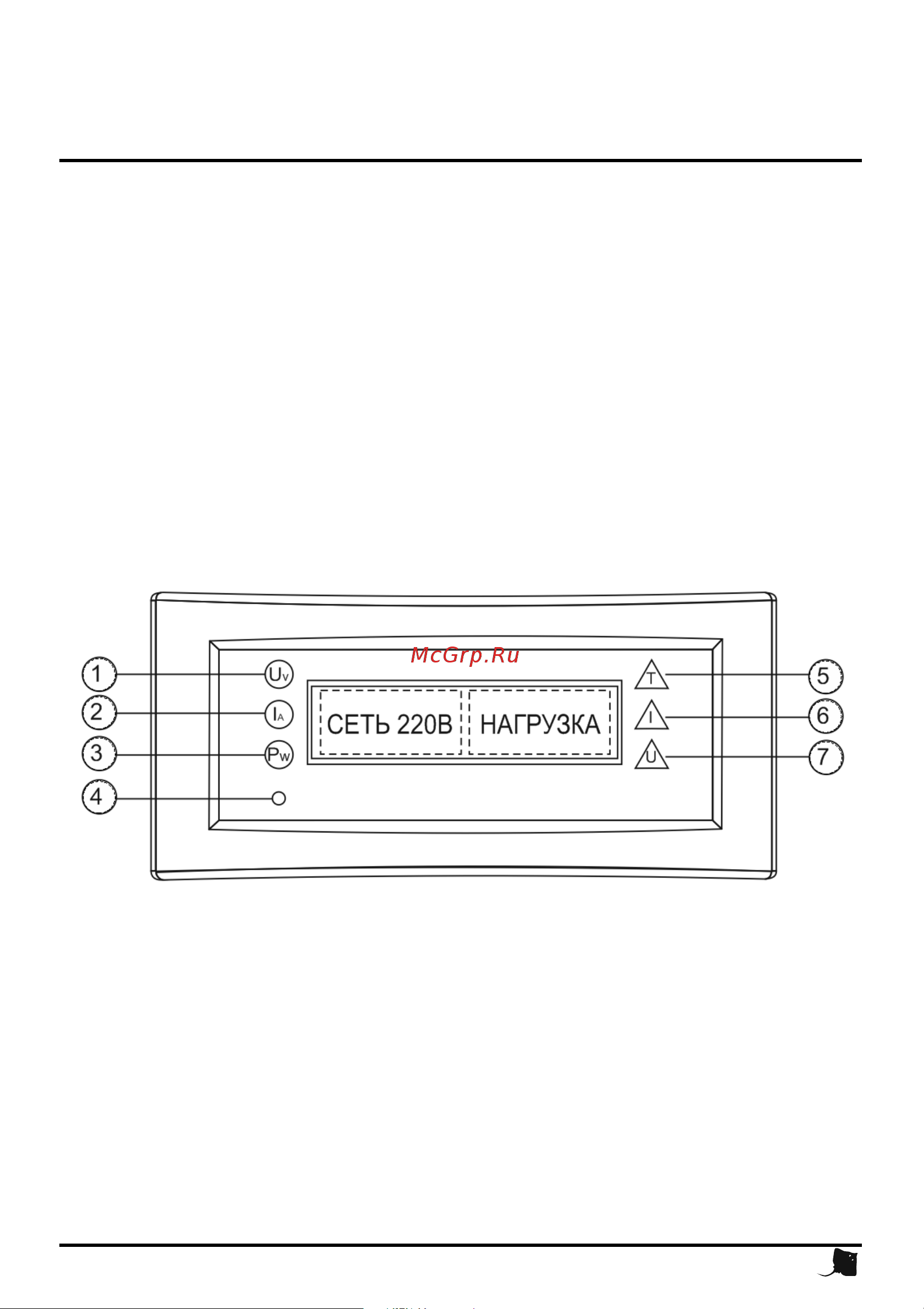

Рисунок 2 – Цифровой дисплей стабилизатора

1-Напряжение, В;

2-Ток, А;

3-Мощность, кВт;

4-Кнопка выбора параметра;

5-Перегрев;

6-Перегрузка по току;

7-Расширенный диапазон сетевого напряжения.
