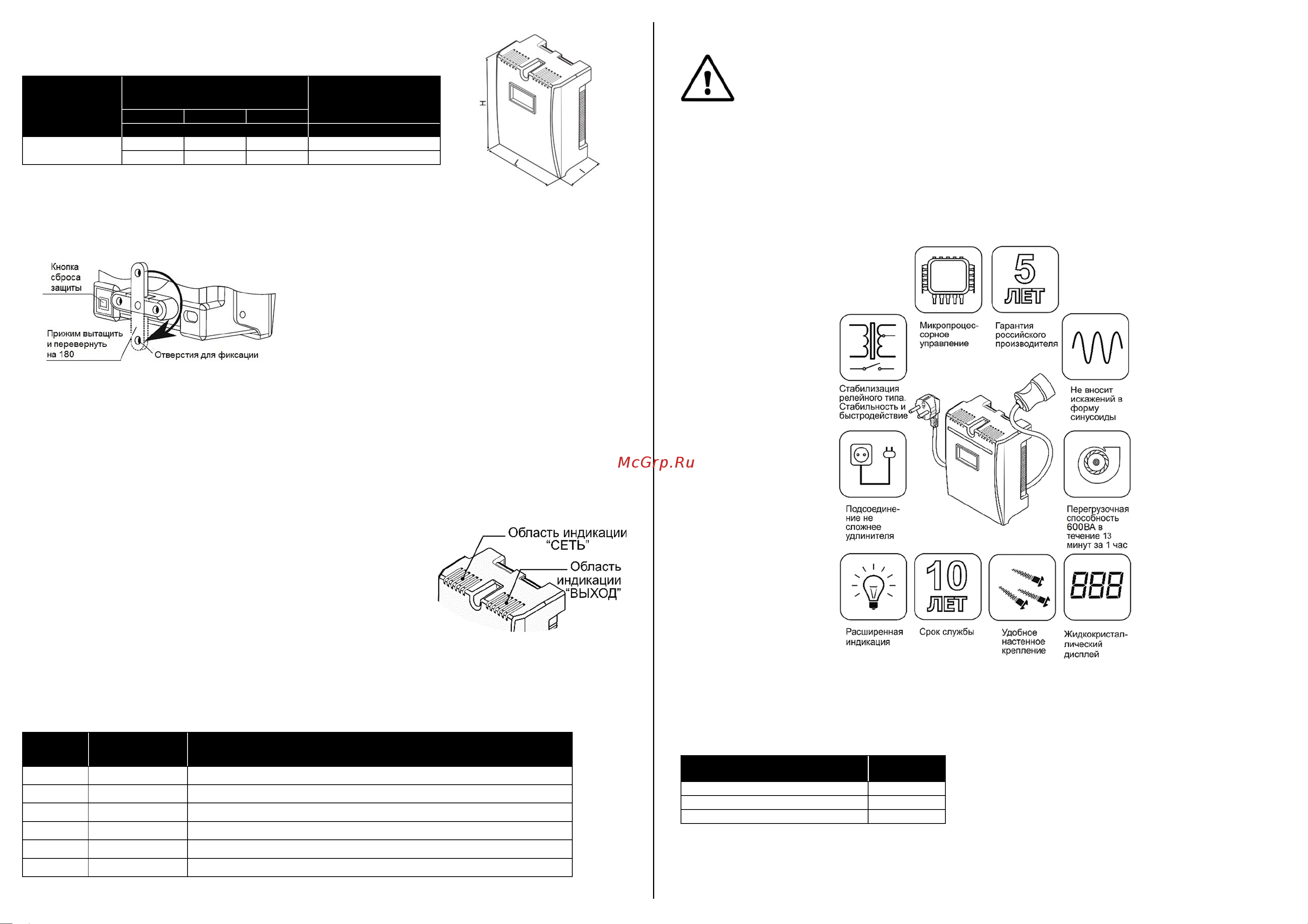

6. Номенклатура и габаритные размеры
Таблица 3
7. Указания по монтажу и эксплуатации
7. 1. Установка на объекте
Монтаж, демонтаж и ремонт стабилизатора STOUT ST 600 должен производиться квалифицированным специалистом.
Внимание! Если транспортировка стабилизатора производилась при отрицательных температурах, его необходимо
выдержать при комнатной температуре в течение4–х часов перед подключением.
Стабилизатор устанавливается на любой горизонтальной поверхности
или крепится на стене в любом удобном для монтажа месте. Не
устанавливайте стабилизатор вблизи любых нагревательных приборов,
избегайте попадания воды внутрь изделия.
Для неподвижной фиксации после установки предусмотрен съемный
прижим, расположенный сзади в нижней части корпуса. При установке
он вытаскивается и переворачивается на 180° (см. рисунок).
Внимание! При установке предусмотрите свободное
пространство вокруг кнопки сброса защиты, исключая
посторонние предметы.
7.2. Подготовка к работе
Стабилизатор сетевого напряжения STOUT ST 600 должен эксплуатироваться при условиях, изложенных в настоящем паспорте.
Подключение стабилизатора производится в следующей последовательности:
• Подключите сетевую вилку стабилизатора к розетке с сетевым напряжением 220 В.
• При подключении стабилизатора в сеть включается индикатор «СЕТЬ» и через несколько секунд начинается режим
стабилизации выходного напряжения.
Внимание!
Не подключайте к стабилизатору нагрузки с общей потребляемой мощностью, превышающую выходную
мощность стабилизатора!
7.3. Описание работы
В диапазоне входных напряжений от 165 В до 260 В, при правильной фазировке и
отсутствии напряжения между «Землей» и «Нулем», индикатор «СЕТЬ» горит
непрерывно, если же входное напряжение меньше 165 В или больше 260 В,
индикатор «СЕТЬ» начинает мигать 1 раз в секунду.
При неправильной фазировке или наличии напряжения между «Землей» и «Нулем»,
индикатор «СЕТЬ» начинает мигать 4 раза в секунду. Индикация длится в течение 5
минут после подачи питания, затем прекращается.
В диапазоне выходных напряжений от 170 В до 242 В, индикатор «ВЫХОД» горит
непрерывно, если же выходное напряжение меньше 170 В или больше 242 В,
срабатывает схема защитного отключения нагрузки и изделие отключает нагрузку, при этом индикатор «ВЫХОД» гаснет. После
защитного отключения нагрузки при возвращении входного напряжения в рабочий диапазон от 145 В до 260 В, стабилизатор
автоматически подключает нагрузку и включается индикатор «ВЫХОД». В случае отсутствия индикации и пропадания выходного
напряжения у стабилизатора, нажать кнопку сброса защиты.
В случае перегорания выходного предохранителя индикатор «ВЫХОД» будет мигать 1 раз в секунду (см. таблицу 4).
Таблица 4
7.4. Меры предосторожности
Монтаж и обслуживание стабилизатора производить при полном отключении сети 220 В.
Провода, подводящие сетевое напряжение должны иметь двойную изоляцию и сечение не менее 0,5 мм².
Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ.
В стабилизаторе присутствует опасное напряжение. Обслуживание и ремонт осуществляется только в
специализированных сервисных центрах.
Запрещается эксплуатация изделия в электрических сетях без защитного заземления.
Запрещается использовать стабилизатор вне помещения.
8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Техническое обслуживание должно проводиться квалифицированными специалистами. Перед проведением технического
обслуживания необходимо внимательно изучить настоящий документ. С целью поддержания исправности в период эксплуатации
необходимо проведение регламентных работ. Регламентные работы включают в себя периодический (не реже одного раза в
полгода) внешний осмотр с удалением пыли, а также проверку работоспособности изделия и контактов электрических
соединений.
9. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
В случае обнаружения неисправностей, ремонт возможен только на предприятии изготовителе.
10. Комплектность
В базовый комплект поставки входят:
Таблица 5
Наименование Количество
Стабилизатор сетевого напряжения 1 шт.
Руководство по эксплуатации 1 экз.
Тара упаковочная 1 шт.
Артикул
Габаритные размеры (упаковки)
Масса (упаковки)
H L l
мм не более, кг
SST-0001-000600
170 130 85 1,8
(205) (185) (90) (2,0)
Индикатор Состояние Описание
СЕТЬ светится Входное напряжение в пределах нормы
СЕТЬ мигает 1 раз в сек. Входное напряжение за пределами нормы
СЕТЬ мигает 4 раза в сек.
Неправильная фазировка или наличие напряжения между «Землей» и «Нулем»
ВЫХОД светится Напряжение на выходе присутствует
ВЫХОД мигает 1 раз в сек. Сработал автомат защиты
ВЫХОД погашен Напряжение на выходе отсутствует
