1) Отрежьте трубу перпендикулярно её оси с помощью подходящего трубореза. При резке

следует соблюдать угол 90

и исключить образование заусенцев;

2) Наденьте монтажную (надвижную) гильзу-втулку на трубу;

УБЕДИТЕСЬ, ЧТО МАРКИРОВКА НА ВТУЛКЕ НАХОДИТСЯ НА ПРОТИВОПОЛОЖНОЙ СТОРОНЕ

ОТ СРЕЗА ТРУБЫ, А ФАСКА СМОТРИТ В СТОРОНУ СРЕЗА;

3) Вставьте расширитель соответствующих размеров в трубу до конца и полностью однократно

расширьте диаметр трубы;

4) Для повторного расширения трубы поверните расширитель на 30

(оставив трубу в исходном

положении) и полностью однократно расширьте трубу;

5) Поскольку материал трубы обладает эффектом памяти, необходимо вставить штуцер фитинга

в трубу в течение 5 - 10 секунд, в зависимости от температуры в помещении. Через некоторое

время фитинг обожмется трубой.

ПРОВЕРЬТЕ, ЧТОБЫ ШТУЦЕР ВОШЕЛ В ТРУБУ ДО УПОРА, НО НЕ ДАЛЕЕ, ЧЕМ ДО БУРТИКА

ФИТИНГА! ПРИ ВЫПОЛНЕНИИ ДАННОЙ ПРОЦЕДУРЫ НЕ ДОПУСКАЕТСЯ ПРИМЕНЯТЬ СМАЗКИ!

Если штуцер фитинга подвижен (не зажат трубой), необходимо удерживать его в требуемом

положении до момента его фиксации в соединении.

6) Чтобы запрессовать гильзу на фитинг необходимо вставить соединение в инструмент и плавно

нажимать на рукоять инструмента, пока гильза не упрется в корпус фитинга. В процессе

запрессовки следует держать инструмент под прямым углом, чтобы исключить перекосы

фитинга и гильзы в губках тисков.

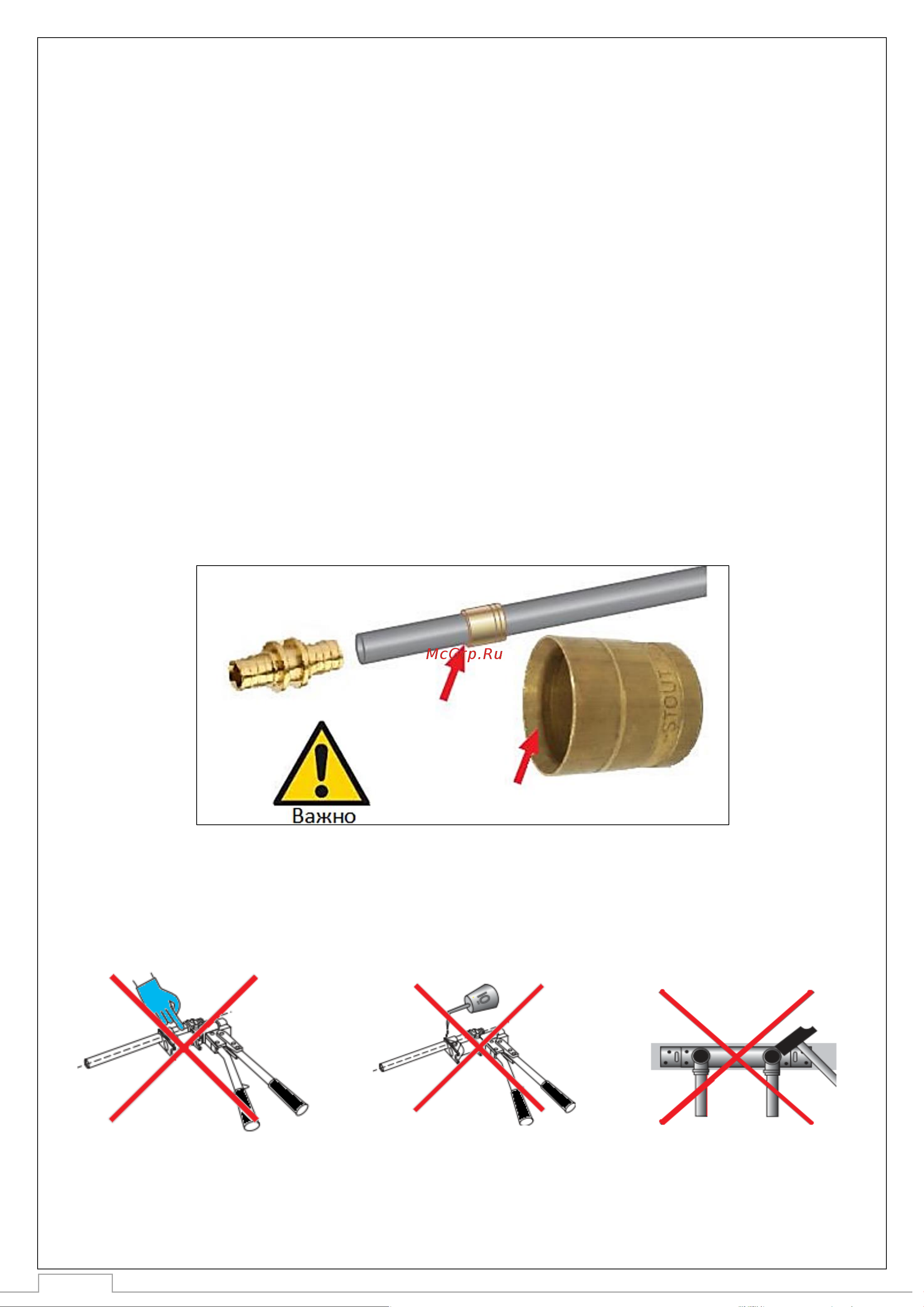

НАПРАВЛЕНИЕ УСТАНОВКИ НАДВИЖНЫХ ГИЛЬЗ STOUT: ВНУТРЕННЯЯ ФАСКА (ПО СТРЕЛКЕ)

УКАЗЫВАЕТ МЕСТО СОЕДИНЕНИЯ.

6.3. МЕРЫ ПРЕДОСТОРОЖНОСТИ

При изготовлении соединения

не следует прикасаться к зоне

запрессовки

Трубу следует защищать от попадания

на нее масел и не применять смазки

при выполнении соединения с

использованием надвижной гильзы

Фасонные части

нельзя выправлять

молотком
