с нижней правой подводкой
в) с нижней левой подводкой
4.2. а) В период между отопительными сезонами, а также в случае необходимости,
рекомендуется отключить радиатор от системы отопления. Поскольку отопительная система
должна быть заполнена теплоносителем в течение всего периода эксплуатации, требуется
проводить отключение в следующей последовательности: сначала отключить клапан обратной
подводки, затем клапан подающей подводки, после чего открыть клапан выпуска воздуха;
б) Необходимо помнить, что перед началом отопительного сезона, радиатор следует снова
подключить к системе для испытаний.
4.3. Запрещается резко открывать вентили (краны), установленные на входе/выходе радиатора,
во избежание гидравлического удара. Запрещается использовать трубы магистралей
отопления, корпус радиатора в качестве заземления.
4.4. Следует периодически удалять воздух из радиатора через клапан для выпуска воздуха.
4.5. Во избежание загрязнения как для радиатора, так и регулирующего и воздушного
клапанов, рекомендуется устанавливать фильтры на подающие стояки. Количество
взвешенных веществ не должно превышать 5 мг/дм
3
.
4.6. В процессе эксплуатации следует производить наружную очистку радиаторов, не допуская
использования абразивных материалов и растворителей.
4.7. В случае частой необходимости удаления воздуха из радиатора, что является признаком
неправильной работы системы, рекомендуется вызывать специалиста по эксплуатации.
4.8. Все вопросы, связанные с заменой радиатора в уже существующих системах,
рекомендуется согласовывать с РЭУ (ДЭЗ, УК и т.д.).
4.9. Каждый отопительный прибор с установленной арматурой должен быть испытан
гидростатическим методом с давлением в 1,5 раза выше рабочего в данной системе отопления,
но не менее 2,0 атм и не более 6,0 атм (По СП 73.13330.2016 «Внутренние
санитарно-технические системы зданий»).
Результаты проведенных испытаний должны быть оформлены актом, в котором указывается:
- дата проведения испытания и дата ввода радиатора в эксплуатацию;
- испытательное гидравлическое давление;
- результаты испытаний;
- подпись ответственного лица организации, производившей монтаж и испытания, с
указанием реквизитов организации, а также печать этой организации;
- подпись лица, эксплуатирующего радиатор.
3. МОНТАЖ И ЭКСПЛУАТАЦИЯ РАДИАТОРА
3.1. Проектирование, монтаж и эксплуатация системы отопления должны осуществляться в соответствии с
требованиями ГОСТ 31311-2022, СП 60.13330.2020, СП 73.13330.2016 и согласовывается с организацией,
отвечающей за эксплуатацию данной системы отопления. Любые изменения проекта должны
соответствовать этим нормативным документам и согласовывается организациями, отвечающими за
эксплуатацию данной системы отопления. При монтаже и эксплуатации
трубопровода и отопительных приборов и запорно-регулирующей арматуры следует придерживаться
требованиям СП 60.13330.2020, пункту 6.3 «Трубопроводы» и пункту 6.4 «Отопительные приборы и
арматура». Радиатор может устанавливаться в системы отопления из стальных, медных, латунных,
полимерных (в том числе металлополимерных) труб, разрешенных к применению в строительстве.
3.2. Использование отопительных приборов в качестве токоведущих и заземляющих устройств
категорически запрещается.
3.3.Не допускается установка отопительных приборов в систему горячего водоснабжения (ГВС).
3.4.Монтаж радиатора должны производить специализированные монтажные организации. Монтаж и
эксплуатацию отопительных приборов следует осуществлять по технологии, обеспечивающей их
сохранность и герметичность соединений в соответствии с действующими строительными нормами и
правилами. Рабочая температура материала, из которого изготавливаются герметизирующие прокладки,
должна быть выше максимальной рабочей температуры отопительного прибора не менее чем на 10 °С.
3.5.ПОРЯДОК МОНТАЖА ОТОПИТЕЛЬНОГО ПРИБОРА И ЕГО ЧАСТЕЙ:
а) у радиатора есть лицевая сторона, которой он должен быть установлен в комнату или помещение, т.к. в
противном случае не будет происходить циркуляция теплого воздуха. Выбрать необходимую сторону
кронштейна в зависимости от требуемого расстояния от стены до радиатора;
б) установить пластиковые клипсы в отверстия на крепежных кронштейнах для защиты радиатора от
царапин;
в) подвесить радиатор на кронштейны, закрепленные дюбелями и обеспечить вертикальное расположение
радиатора.
г) следует применять только оригинальные комплектующие к радиаторам. Усилия при затягивании
переходников, заглушек, клапана выпуска воздуха не должны превышать 12 кг, а в качестве обмотки
использовать ФУМ-ленту или лен;
д) соединить радиатор с подводящими теплопроводами;
е) установить клапан для выпуска воздуха и проверить его работоспособность;
ж) установить термостатический клапан (для радиаторов серии PN);
з) после окончания отделочных работ прибор необходимо тщательно очистить от строительного мусора и
прочих загрязнений.;
и) отопительные приборы необходимо очищать от пыли перед началом отопительного сезона.
3.6. Рекомендуем устанавливать запорно-регулирующую и воздухоотводящую арматуру (включая
встроенную и пристроенную арматуру).
3.7. Монтаж настенных отопительных приборов следует проводить на подготовленных
поверхностях оштукатуренных и при необходимости покрашенных.
Отопительные приборы устанавливают в соответствии с проектом и инструкцией по монтажу
и эксплуатации.
4. При монтаже избегать:
а) уменьшения рекомендуемых на эскизе расстояний от строительных конструкций;
б) вариантов обвязки радиатора, способствующих завоздушиванию радиатора:
невертикальности секций, отсутствия уклона (подъема) верхней подводки от
прибора к стояку, неправильной установки клапана удаления воздуха;
в) установки перед радиатором экранов, мебели и т.д. уменьшающих его теплоотдачу.
При установке радиатора рекомендуется придерживаться следующих параметров:
Расстояние от пола до низа радиатора не менее 10 см
Расст. от подоконника (ниши) до верха радиатора не менее 10 см
Расстояние от стены до задней стороны радиатора не менее 3 см
4.1. Рекомендуемые схемы подключения:

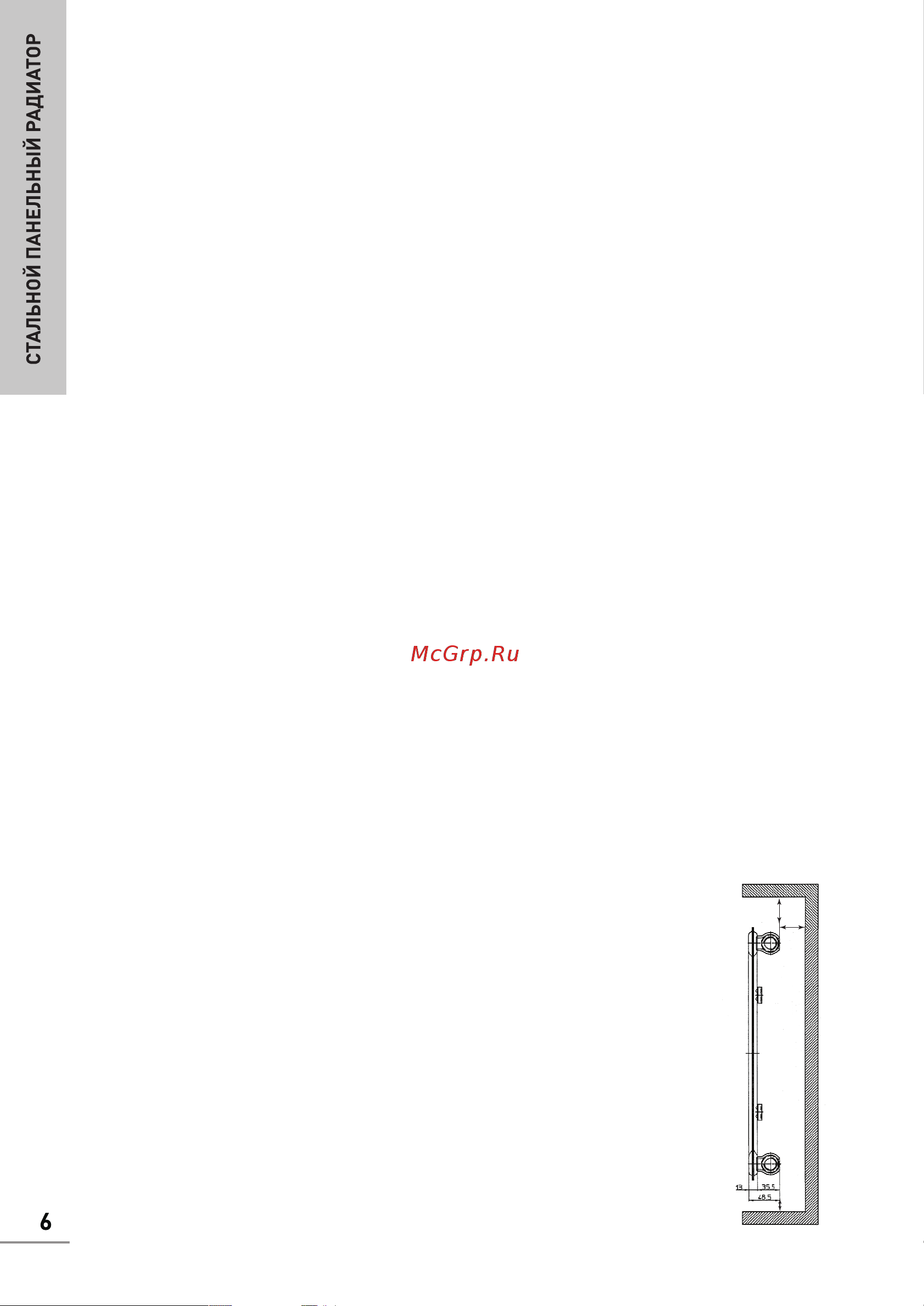

Схема установки радиатора
min 100 mm
10
min 100 mm
