STOUT Редакция № 1 Дата: 28.02.2017

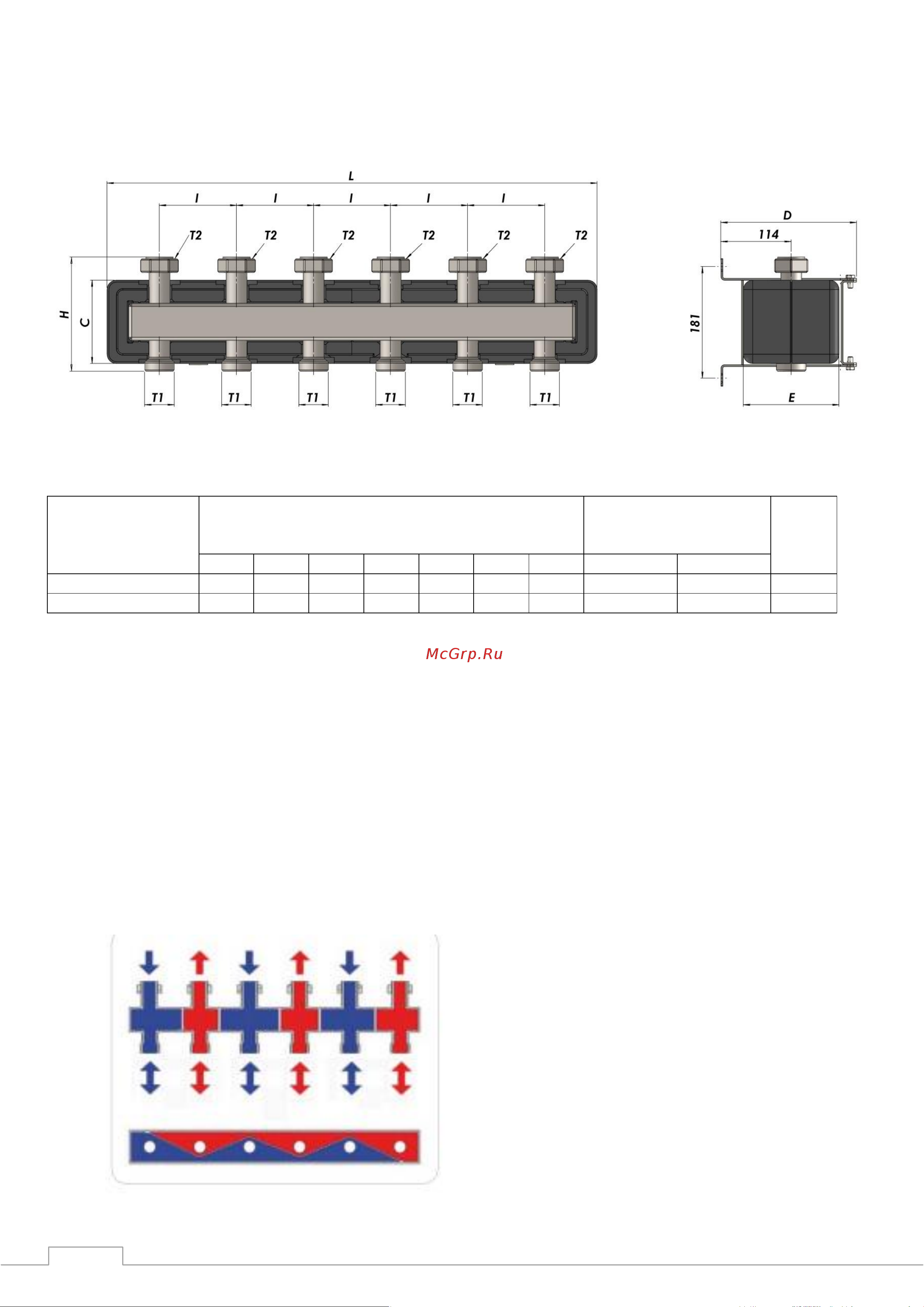

5. Габаритные и установочные размеры.

Артикул

Размеры, мм

Размер

присоединительной

резьбы, дюймы

Масса,

кг

SDG-0017-004023

545

185

220

125

135

155

1 1/2 (НР)

1 1/2 (ВР)

7,75

SDG-0017-004035

795

185

220

125

135

155

1 1/2 (НР)

1 1/2 (ВР)

10,85

6. Устройство.

Распределительный коллектор STOUT представляют собой одну стальную коробчатую трубу

прямоугольного сечения вместо обычно двух, к которой снизу и сверху соосно приварены парные

патрубки (входные и выходные). Внутри трубы выполнены фигурные перегородки для разграничения

прямого и обратного потоков теплоносителя и организации распределения его между всеми

выходными патрубкам коллектора. Зигзагообразная форма перегородок позволила расположить

патрубки вдоль одной оси коллектора.

Верхние патрубки коллектора оснащены накидными гайками для обеспечения быстрого соединения,

как правило, с насосными узлами гидромодуля, а нижние – имеют наружную резьбу.

Универсальный коллектор – с одинаковым количеством верхних и нижних патрубков, к которым в

произвольном порядке можно подводить и отводить теплоноситель.
