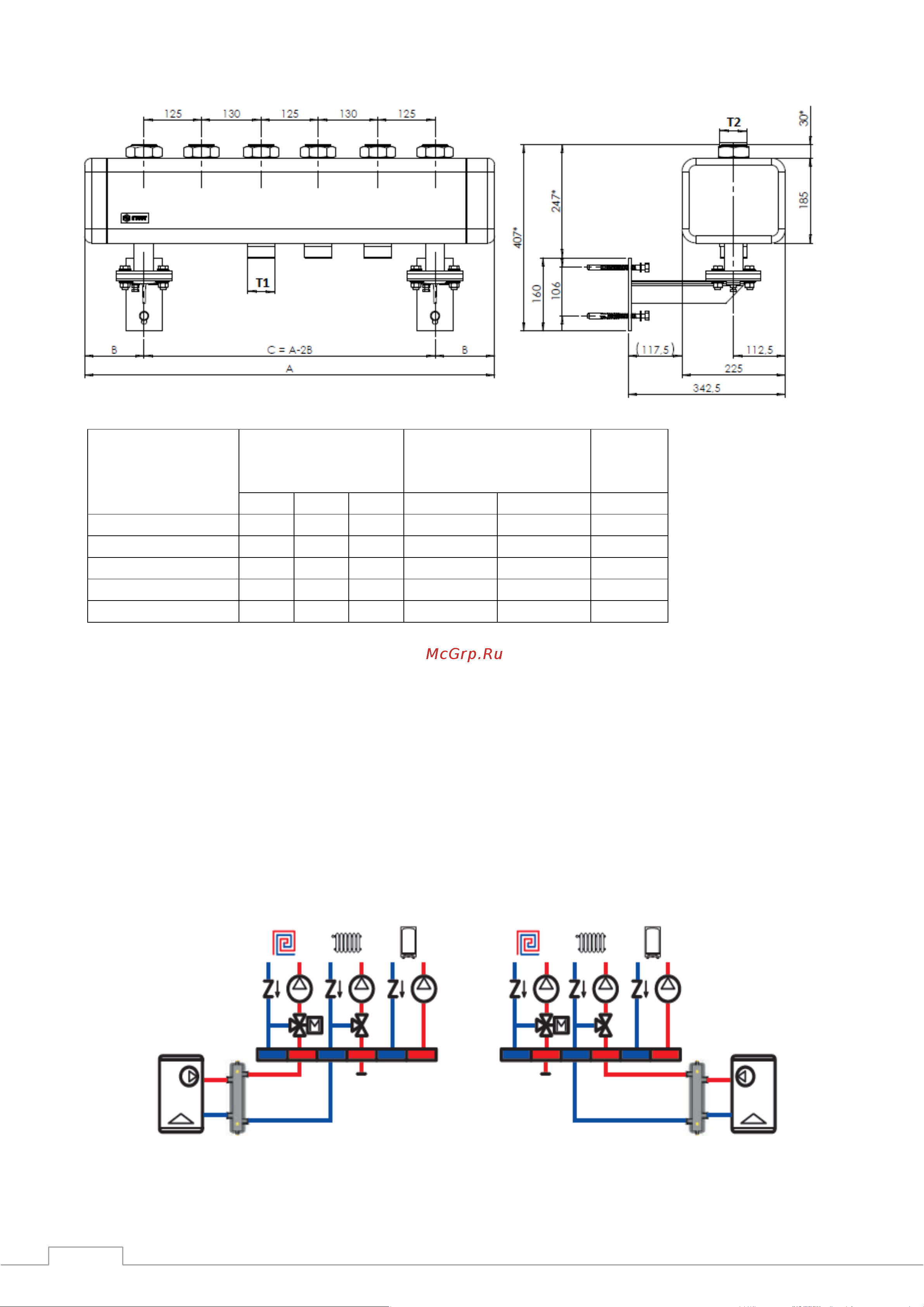

5. Габаритные и установочные размеры.

Артикул

Размеры, мм

Размер

присоединительной

резьбы, дюймы

Масса,

кг

SDG-0016-005002

835

115

605

2 (НР)

2 (ВР)

17,7

SDG-0016-005003

895

130

635

2 (НР)

2 (ВР)

19,1

SDG-0016-005004

1145

255

635

2 (НР)

2 (ВР)

22,7

SDG-0016-005005

1405

130

1145

2 (НР)

2 (ВР)

25,8

SDG-0016-005006

1660

130

1400

2 (НР)

2 (ВР)

6. Устройство.

Распределительный коллектор STOUT представляют собой одну стальную коробчатую трубу

прямоугольного сечения вместо обычно двух, к которой снизу и сверху соосно приварены парные

патрубки (входные и выходные). Внутри трубы выполнены фигурные перегородки для разграничения

прямого и обратного потоков теплоносителя и организации распределения его между всеми

выходными патрубкам коллектора. Зигзагообразная форма перегородок позволила расположить

патрубки вдоль одной оси коллектора.

Верхние патрубки коллектора оснащены накидными гайками для обеспечения быстрого соединения,

как правило, с насосными узлами гидромодуля, а нижние – имеют наружную резьбу. Коллектор имеет

нижнее расположение входных патрубков и верхнее выходных патрубков.

Типовая схема подключения распределительного коллектора показана ниже.
