46
G 3/4’’ G 3/4’’25 25
66107
L
H
N
33
46
G 3/4’’ G 3/4’’25
25
66107
L
H
N
33
46
G 3/4’’ G 3/4’’25 25
66107
L
H
N
33
Код
модификации
Монтажные размеры
Номинальный
тепловой поток,
Вт
∆t = 70
o
C
Масса, кг
Внутренний
объем, л
высота
H, мм
глубина,
мм
межосевое
расстояние
N, мм
TUB 2120 1200 66
113 5
134 2,24 1,01
TUB 3120 1200 107 216 3,36 1,53
TUB 2150 1500 66
1435
167 2,79 1,24
TUB 3150 1500 107 267 4,18 1,86
TUB 2180 1800 66
1735
198 3,34 1,47
TUB 3180 1800 107 320 5,00 2,20
TUB 2200 2000 66
1935
216 3,71 1,62
TUB 3200 2000 107 330 5,56 2,42
TUB 2220 2200 66
2135
241 4,07 1,77
TUB 3220 2200 107 339 6,11 2,64
TUB 2240 2400 66
2335
262 4,44 1,92
TUB 3240 2400 107 347 6,67 2,87

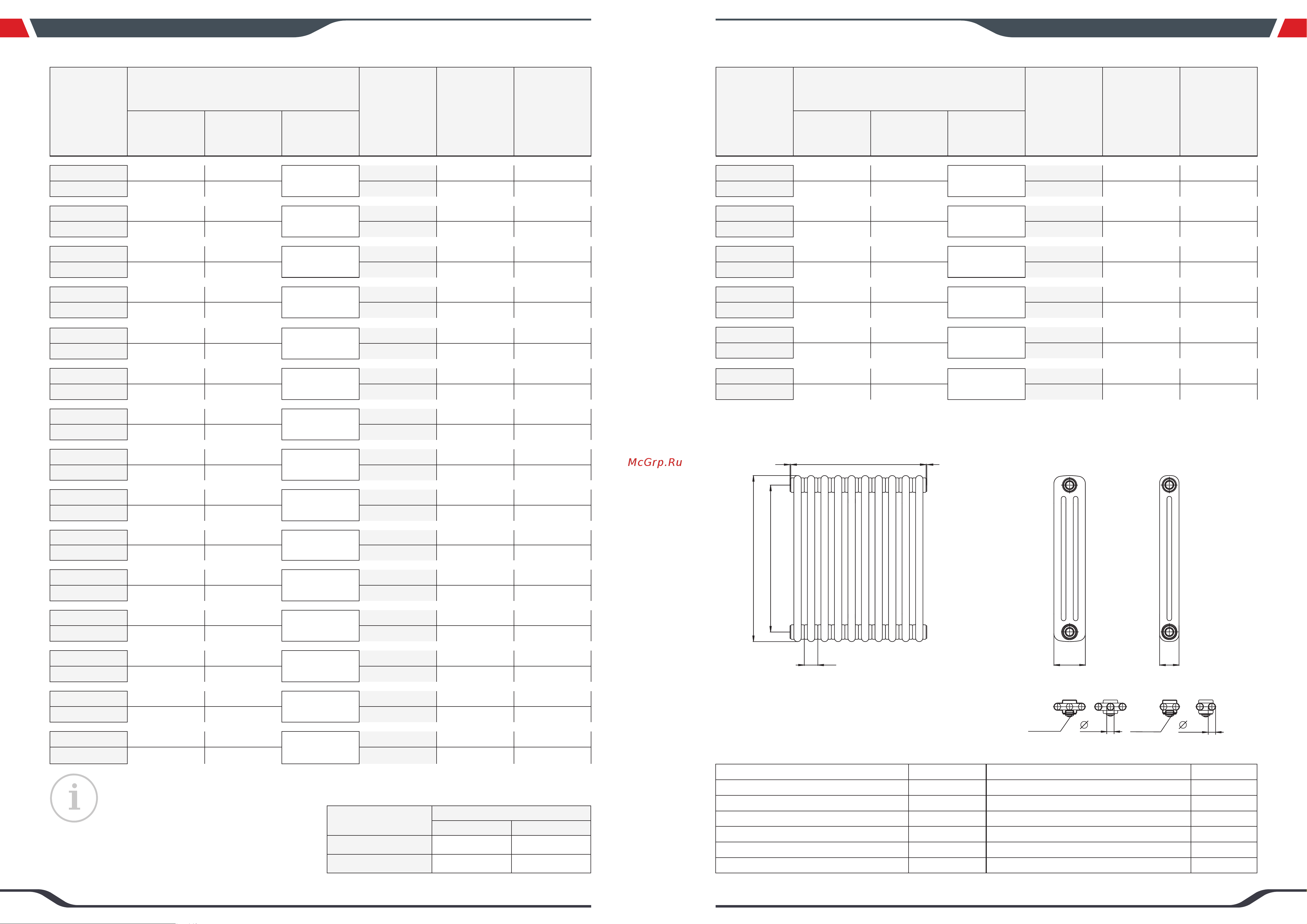

В таблице 2 приведена маркировка радиаторов,
представленных на рис. 1
Рис. 1 Размеры радиаторов TUB
12 13
Высота радиатора
H
Число секций в радиаторе при H до 1000 мм 4 - 56
Длина радиатора n x 46 мм + 6 мм
L
Число секций в радиаторе при H от 1100 мм 2 - 20
Размер резьбы коллекторов
G 3/4”
Ширина 1 секции 46 мм
Рабочее давление
16 атм
Стандартный цвет (белый) RAL 9016
Испытательное давление
24 атм
Сертификация ГОСТ 31311-2005
Max. температура теплоносителя 110
O
C Сертификация EN 442-1
Разрушающее давление, не менее 50 атм
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Радиаторы RIFAR TUBOG производятся в 2-х и 3-х
колончатом исполнении.
Габаритные размеры серийно производимых
радиаторов приведены в Таблице 2.
Радиаторы, изготовленные по индивидуальному заказу, могут
иметь отличные от табличных значений размеры и характерис-
тики номинального теплового потока.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Код
модификации
Монтажные размеры
Номинальный
тепловой поток,
Вт
∆t = 70
o
C
Масса, кг
Внутренний
объем, л
высота
H, мм
глубина,
мм
межосевое
расстояние
N, мм
TUB 2037 365 66
300
47 0,70 0,40
TUB 3037 365 107 65 1,05 0,60
TUB 2042 415 66
350
52 0,79 0,43
TUB 3042 415 107 76 1,19 0,65
TUB 2047 465 66
400
57 0,88 0,47
TUB 3047 465 107 85 1,33 0,70
TUB 2052 515 66
450
62 0,98 0,51
TUB 3052 515 107 95 1,47 0,76
TUB 2057 565 66
500
68 1,07 0,55
TUB 3057 565 107 103 1,61 0,82
TUB 2062 615 66
550
74 1,16 0,58
TUB 3062 615 107 112 1,74 0,87
TUB 2067 665 66
600
79 1,25 0,62
TUB 3067 665 107 120 1,88 0,93
TUB 2072 715 66
650
84 1,34 0,66
TUB 3072 715 107 129 2,02 0,99
TUB 2077 765 66
700
90 1,43 0,69
TUB 3077 765 107 138 2,16 1,04
TUB 2082 815 66
750
95 1,53 0,73
TUB 3082 815 107 147 2,29 1,10
TUB 2087 865 66
800
101 1,62 0, 77
TUB 3087 865 107 154 2,43 1,15
TUB 2092 915 66
850
106 1,71 0,81
TUB 3092 915 107 163 2,57 1,20
TUB 2097 965 66
900
110 1,80 0,84
TUB 3097 965 107 173 2,71 1,26
TUB 2100 1000 66
935
114 1,90 0,89
TUB 3100 1000 107 178 2,80 1,32
TUB 2110 110 0 66
1035
124 2,00 0,92
TUB 3110 110 0 107
196 2,98 1,38
Таблица 2. Технические характеристики одной секции и коды модификаций радиаторов
Модель
Межосевое расстояние, мм
300-935 1035-2335
TUB (стандартный) min 4 - max 56 min 2 - max 20
TUM (гигиенический) min 4 - max 44 min 2 - max 16
Таблица 3. Минимальное и максимальное количество секций
в радиаторах RIFAR TUBOG
