7. ОСНОВНЫЕ ОПЕРАЦИИ

7.1 Строгание (фугование) по пласти, кромкам и под углом (по ребрам)

Перед началом работы следует произвести подготовку и наладку станка (рис. 3):

 настроить станок на операцию строгания;

 установить глубину строгания;

 установить ограждение;

 установить и настроить линейку.

1 8

22 23215 16

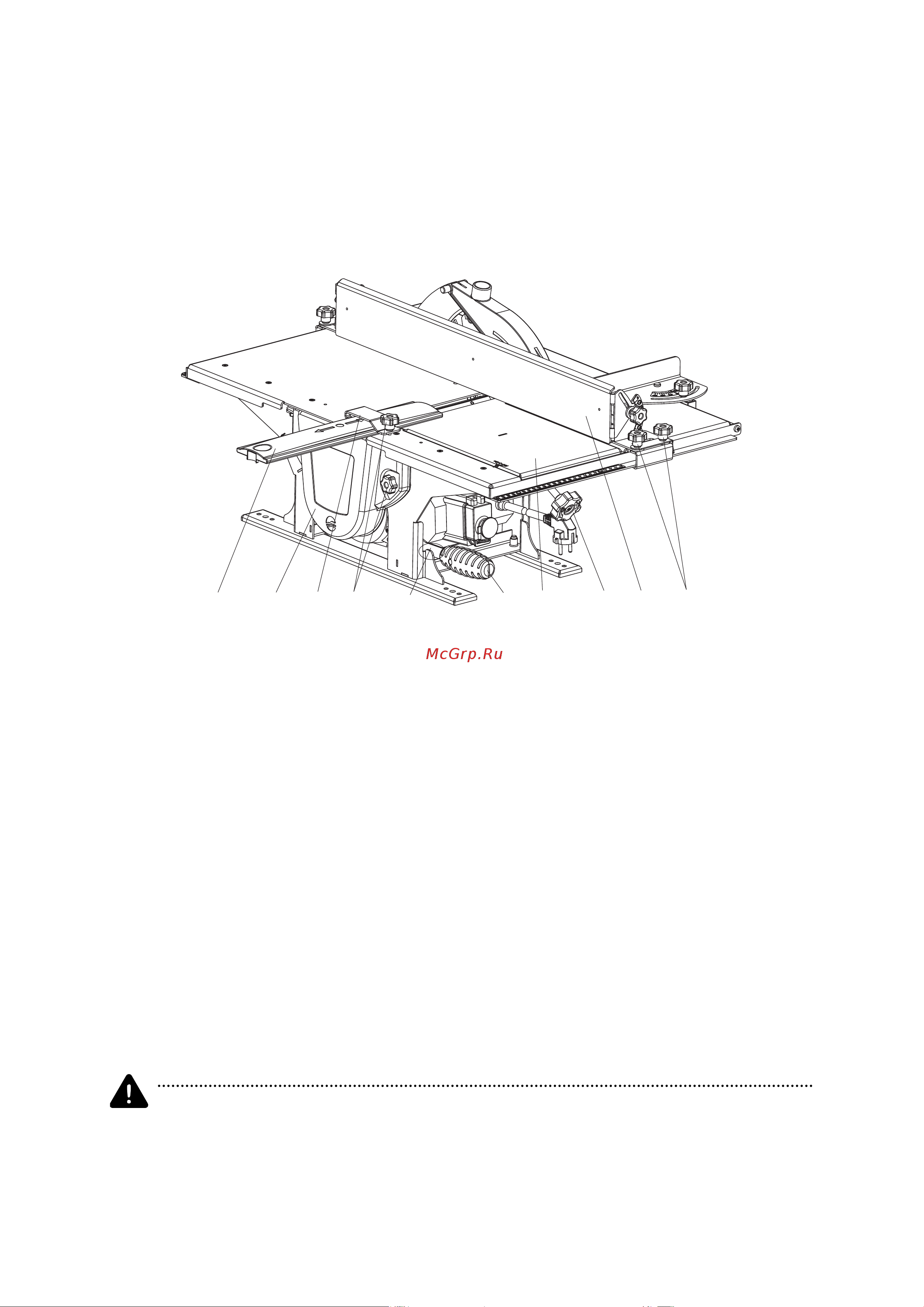

Рисунок 3. Общий вид станка при операции строгания

1 – загрузочный стол, 2 – ограждение ножевого вала, 7 – линейка, 8 – ручка, 15 – кожух защиты ремня, 16 – винт-

барашек, 22 – скоба, 23 – ручка

7.1.1 Настройка станка на операцию строгания

Для настройки станка на операцию строгания необходимо, выкрутить винт-барашек 16,

фиксирующую кожух защиты ремня 15 и отвернуть его в сторону. Потянуть вверх за ручку 23

и установить ее в прорезь B, тем самым ослабиться натяжение ремня. Установить ремень на

шкив ножевого вала. Опустить ручку 23. Установить кожух 15 на место.

7.1.2 Установка глубины строгания

Для установки глубины строгания необходимо вращая ручку 8, переместить загрузочный стол 1

на заданную глубину строгания (0÷3 мм) по шкале, находящейся на столе.

На оси ручки 8 находится гайка, которая фиксирует загрузочный стол 1 в необходимом

положении.

7.1.3 Установка ограждения

Ограждение ножевого вала 2 предназначено для защиты вращающегося во время работы

ножевого вала. Оно перемещается в скобе 22 и фиксируется винтом-барашком 16.

Если ширина строгания меньше 100 мм, то ограждение 2 должно закрывать нерабочую часть

вращающегося ножевого вала.

По окончании работы и во время перерывов в работе ограждение 2 должно

полностью закрывать ножевой вал.
