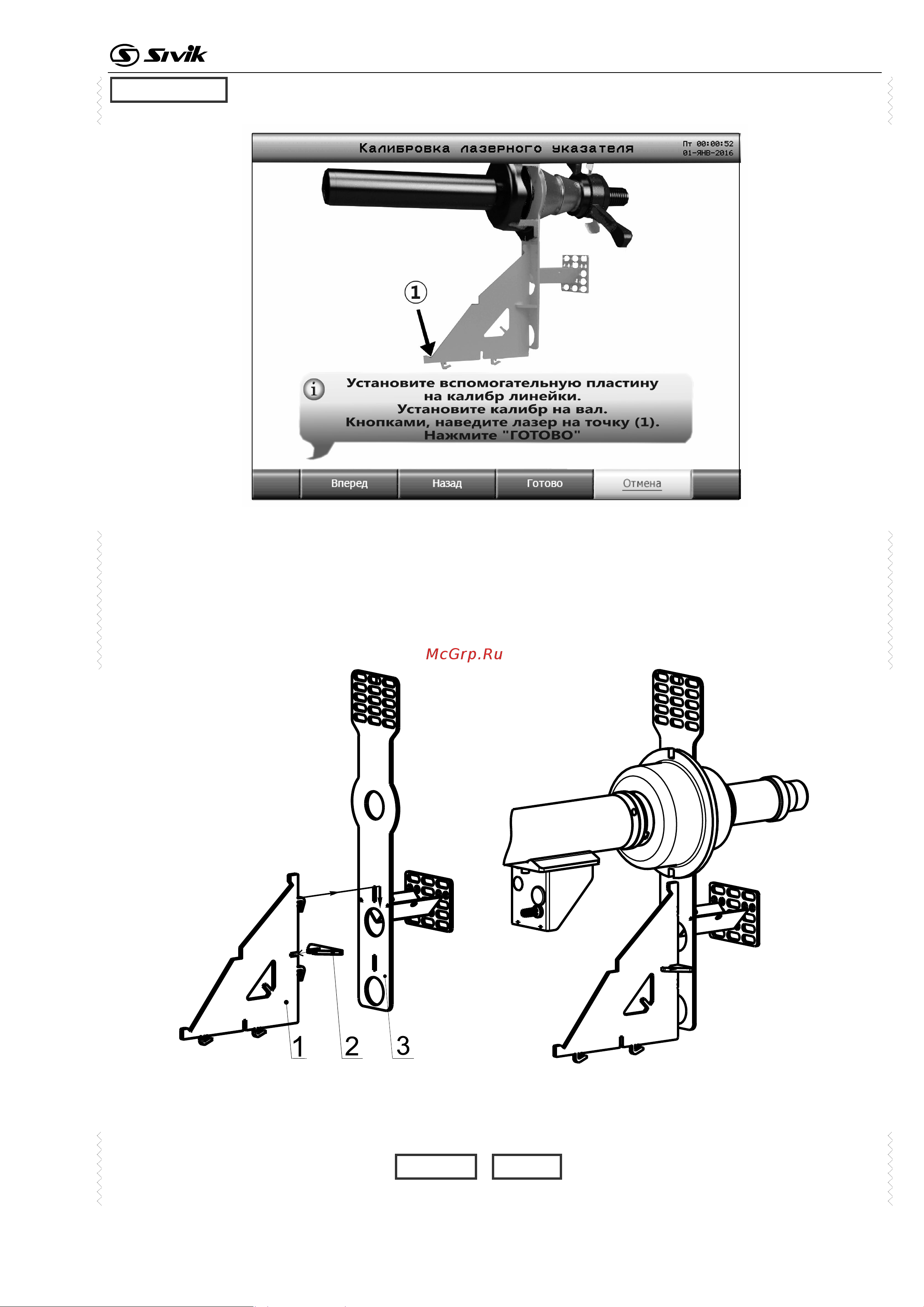

Станок балансировочный СБМП-60/3D. Руководство по эксплуатации 49
УКАЗАТЕЛЯ. На экране появится изображение калибра и текстовое окно,
рисунок 8.7.
Рисунок 8.7 – Окно калибровки лазерного указателя
Закрепить на калибре линейки 3 калибровочную пластину 1 и опору 2, как
показано на рисунке 8.8 а, б.
Для этого соединить по пазам пластины 1 и 2, затем завести зацепы
пластины 1 в пазы калибра 3, и переместить пластину 1 вниз до упора. Установить
калибр в сборе на вал, прижать его с небольшим усилием быстросъемной гайкой с
чашкой или втулкой с чашкой до касания торцевой поверхности чашки шпинделя.
а б
Рисунок 8.8 – Сборка и установка калибра лазерного указателя
Выполнить калибровку согласно указаниям на экране. Для наведения лазерной
точки использовать клавиши ВПЕРЕД, НАЗАД, поворачивая при необходимости
вал с калибром рукой.
