Станок балансировочный СБМП-60/3D. Руководство по эксплуатации 23

Рисунок 5.6 – Схемы установки грузов

После ввода размеров на экране автоматически будут показаны возможные

схемы установки грузов. Текущая схема выделена желтой рамкой, рисунок 5.7а). Если

схема определена правильно, то можно сразу выполнять измерение дисбаланса.

Если станок укомплектован УЗ датчиком, то схемы установки грузов будут

показаны кратковременно после опускания кожуха. Для изменения схемы нужно либо в

это время начать вращать ручку управления, либо поднять кожух до завершения

измерения.

При необходимости изменить схему - вращать ручку управления до выделения

нужной схемы желтым фоном, рисунок 5.7б). Затем нажать на ручку. Схема должна

выделиться желтой рамкой.

После изменения схемы можно выполнять измерение дисбаланса.

При нажатии клавиши ОТМЕНА произойдет восстановление размеров, которые

были до начала измерений, и переход в режим «Новое колесо».

а б

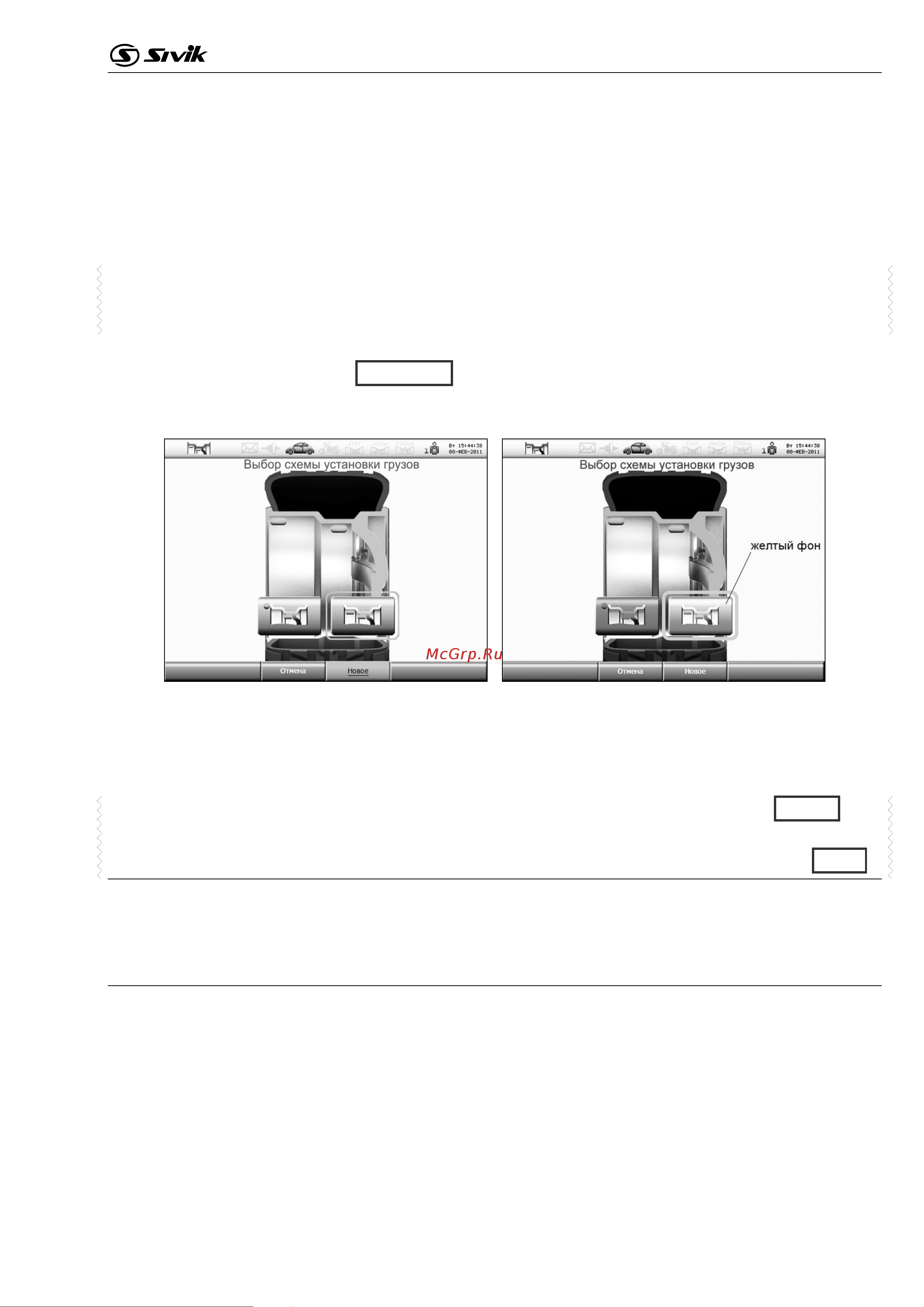

Рисунок 5.7 – Выбор схемы установки грузов

5.5 Измерение дисбаланса

Для измерения дисбаланса опустить кожух или нажать клавишу START при

опущенном кожухе. Ждать до полной остановки колеса. Поднять кожух.

Для экстренной остановки без завершения измерения нажать клавишу STOP.



Во время измерений механические воздействия на станок запрещены, в т.ч., нельзя

опираться на корпус станка, брать со станка и класть на станок принадлежности,

инструменты и другие предметы.



ВНИМАНИЕ! При первом измерении после включения вал автоматически поворачивается

на один оборот с небольшой скоростью.

5.6 Установка грузов

После измерения дисбаланса и остановки колеса станок перейдет в режим

установки грузов. Вал с колесом автоматически повернется в нужную позицию: для

установки груза или очистки места установки груза. На экран будут выведены массы

левого и правого грузов при динамической балансировке, или одного груза - при

статической балансировке, рисунок 5.8.
