36 Станок балансировочный СБМП-60/3D. Руководство по эксплуатации

МЕНЮ. В появившемся списке выбрать ИЗМЕРЕНИЕ БИЕНИЙ. На экране появится

окно измерения биений.

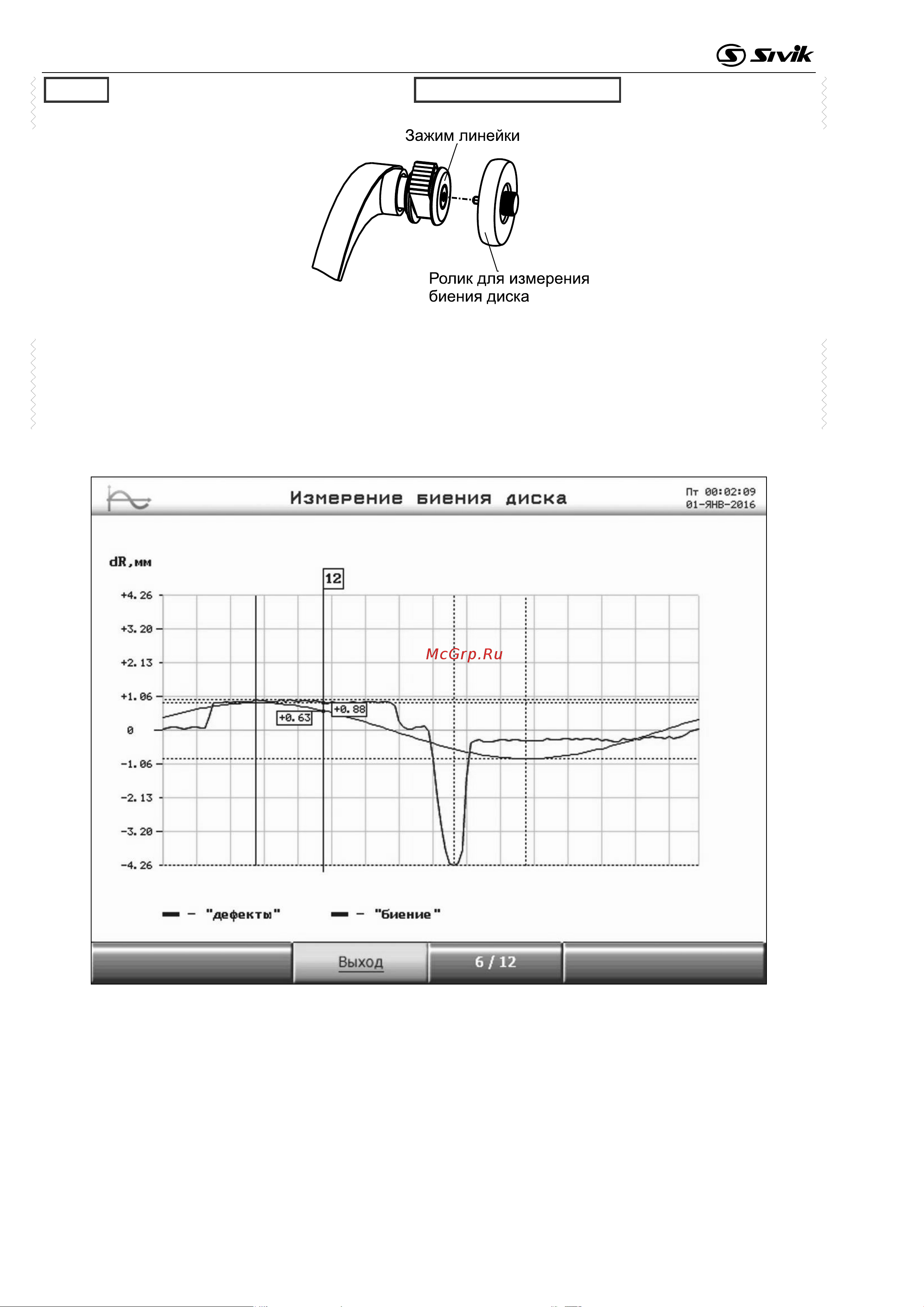

Рисунок 7.5 – Ролик для измерения биений

Держа за рычаг линейки, подвести ролик и прижать к внутренней

поверхности обода. Колесо начнет вращаться автоматически через несколько

секунд. Во время вращения необходимо удерживать ролик прижатым к ободу до

звукового сигнала. После звукового сигнала плавно вернуть линейку на место.

На экран будет выведен цветной график радиальных биений диска, рисунок 7.6

(для примера без цвета).

Рисунок 7.6 – Окно измерения биений диска

Зеленой линией «дефекты» показан точный график всех отклонений обода от

идеальной окружности. Зеленые вертикальные линии отмечают места максимальных

отклонений.

Красной линией «биение» показан сглаженный график, отражающий наличие

эксцентриситета обода относительно оси вращения. Красные вертикальные линии

отмечают места максимальных отклонений.

Желтая вертикальная линия с числом «12» или «6» показывает, какое место

сейчас находится в положении «12 часов» или «6 часов» соответственно. На
