Станок балансировочный СБМП-60/3D. Руководство по эксплуатации 45

- надеть калибр линеек на вал, как показано на рисунке 8.5а. Прижать его с

небольшим усилием быстросъемной гайкой с чашкой до касания торцевой

поверхности шпинделя;

- двигая наконечник второй линейки, справа налево, подвести его к точке 3

калибра. В строке «Дистанция dL=» на экране должно быть значение 0

3 мм;

- двигая наконечник второй линейки, справа налево, подвести его к точке 4

калибра. В строке «Дистанция dL=» на экране должно быть значение 100

3 мм.

Если станок укомплектован УЗ датчиком:

- надеть калибр линеек на вал, как показано на рисунке 8.5б. Затем надеть два

конуса, как показано на рисунке: сначала большой конус, затем меньший. Прижать их

с небольшим усилием гайкой с кольцом до касания калибра и торцевой поверхности

шпинделя. Важно, чтобы ручка гайки не закрывала площадку калибра;

- установить калибр вертикально, как показано на рисунке 8.5б;

- опустить кожух. В строке «Дистанция dL=» на экране должно быть значение

104

3 мм;

- повернуть калибр вертикально, как показано на рисунке 8.5в. В строке

«Дистанция dL=» на экране должно быть значение 4

3 мм.

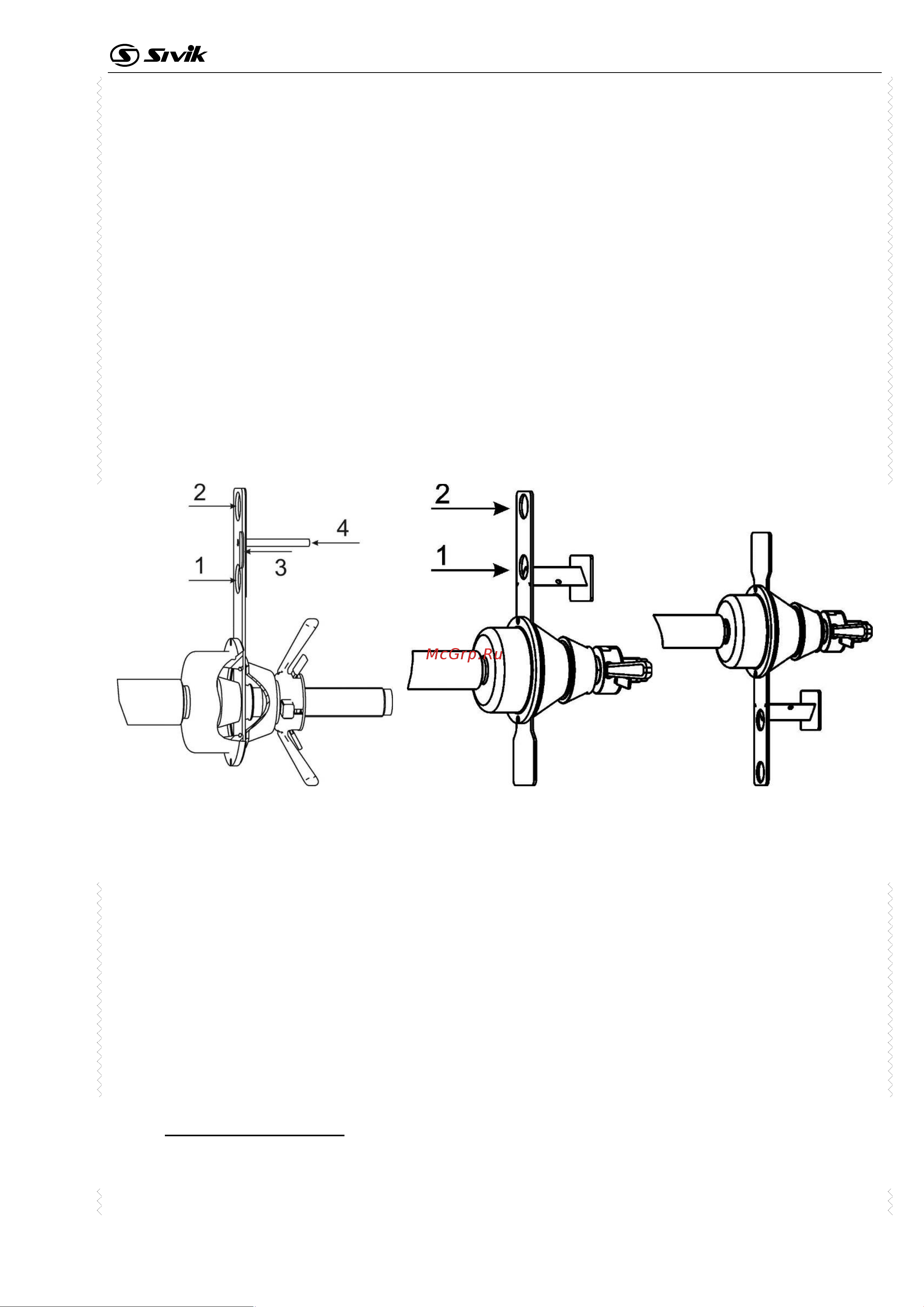

Рисунок 8.5

Перемещая наконечник первой линейки от вала (в сторону увеличения

диаметра), ввести его в отверстие 1 калибра. В строке «Диаметр D= » на экране

должно быть значение 380

3 мм.

Перемещая наконечник первой линейки от вала (в сторону увеличения

диаметра), ввести его в отверстие 2 калибра. В строке «Диаметр D=» на экране

должно быть значение 580

3 мм.

В случае несоответствия показаний выполнить калибровку линеек, не снимая

калибра.

При соответствии показаний - снять калибр.

Калибровка линеек

Калибровку выполнять с использованием калибра линеек, поставляемого в

комплекте со станком.

Установить калибр на вал, как описано в предыдущем пункте.
