Станок балансировочный СБМП-60/3D Pro. Руководство по эксплуатации 11

На рисунке 4.1 показано устройство станка, где:

1 – корпус;

2 – панель пластмассовая;

3 – ячейки для балансировочных грузов;

4 – пульт управления;

5 – монитор;

6 – кожух защитный;

7 – брызгозащитный кожух;

8 – УЗ датчик;

9 – ячейки для конусов;

10 – линейка электромеханическая

первая;

11– вал, ø40;

12 – осветитель и лазерный указатель

«линия 6 час» или осветитель и

точечный лазерный указатель;

13 – педаль управления;

14 – гнездо для подключения датчика

кожуха (маркировано цветом);

15 – гнездо для подключения УЗ датчика

(маркировано цветом);

16 – выключатель сетевой;

17 – вилка сетевая с предохранителем для

подключения сетевого шнура;

18 – гнездо для подключения кабеля

питания монитора (в зависимости от

исполнения корпуса);

19 – пальцы для размещения конусов и

кронциркуля;

20 – вилка УЗ датчика (маркировано

цветом);

21 – вилка датчика кожуха (маркировано

цветом);

22 – блок подготовки воздуха (СБМП-60/3D

Pro (УЗ,ЭМВ,ТЛУ) с электропневмовалом).

Балансируемое колесо закрепляется на приводном валу (11) прижимной гайкой

или втулкой (в зависимости от комплектации) с центрирующим конусом или фланцем.

Измерение диаметра и расстояний до плоскостей коррекции производится встроенной

первой электромеханической линейкой (10). УЗ датчик (8) предназначен для измерения

ширины колеса. Для защиты от грязи имеется защитный кожух (6) и брызгозащитный

кожух (7).

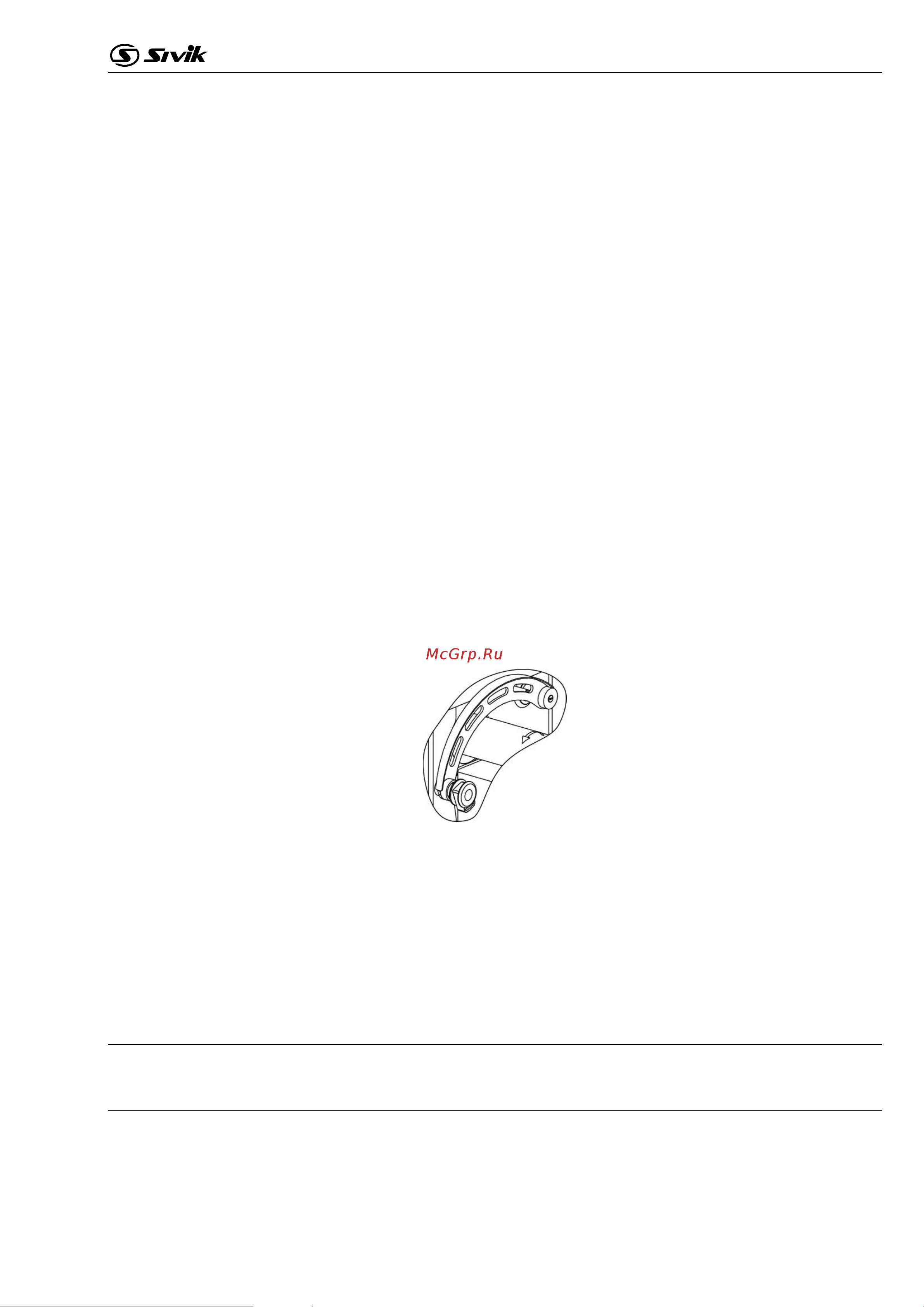

Исходное положение электромеханической первой линейки показано на рисунке

4.2. Линейка должна находиться в исходном положении при каждом включении станка.

Рисунок 4.2 – Исходное положение линейки

4.2 Подготовка станка к работе

4.2.1 Распаковать станок. При распаковке необходимо следить за тем, чтобы не

повредить станок распаковочным инструментом.

После распаковки произвести наружный осмотр станка с целью выявления

повреждений, которые могли произойти при транспортировке, ознакомиться с

технической документацией, приложенной к станку, и проверить наличие

принадлежностей согласно комплекту поставки.



После транспортирования или хранения станка при температуре воздуха ниже +5

С,

необходимо перед распаковкой выдержать станок при температуре (25

10)

С в течение не

менее 4 часов.

4.2.2 Установить станок на ровное жесткое основание, допустимое отклонение

основания от горизонтали – 0,5º (8 мм на 1 метр).

Для безопасной и удобной эксплуатации станка рекомендуется размещать его на

расстоянии не менее 500 мм от стен. Запрещается устанавливать станок вблизи
