18 Станок балансировочный СБМП-60/3D Pro. Руководство по эксплуатации

Установка колеса на фланец, приобретаемый отдельно, (рисунок 5.1 д) имитирует

закрепление колеса на ступице автомобиля и позволяет более точно сбалансировать

колесо. Следует сначала закрепить фланец на колесе, затем установить колесо с

фланцем на шпиндель станка.

а – конус изнутри

б – конус изнутри с дистанционным кольцом

в – конус снаружи

г – конус двусторонний ∅108...174 с кольцом

д – установка на фланец

е – пазы для крепления адаптеров

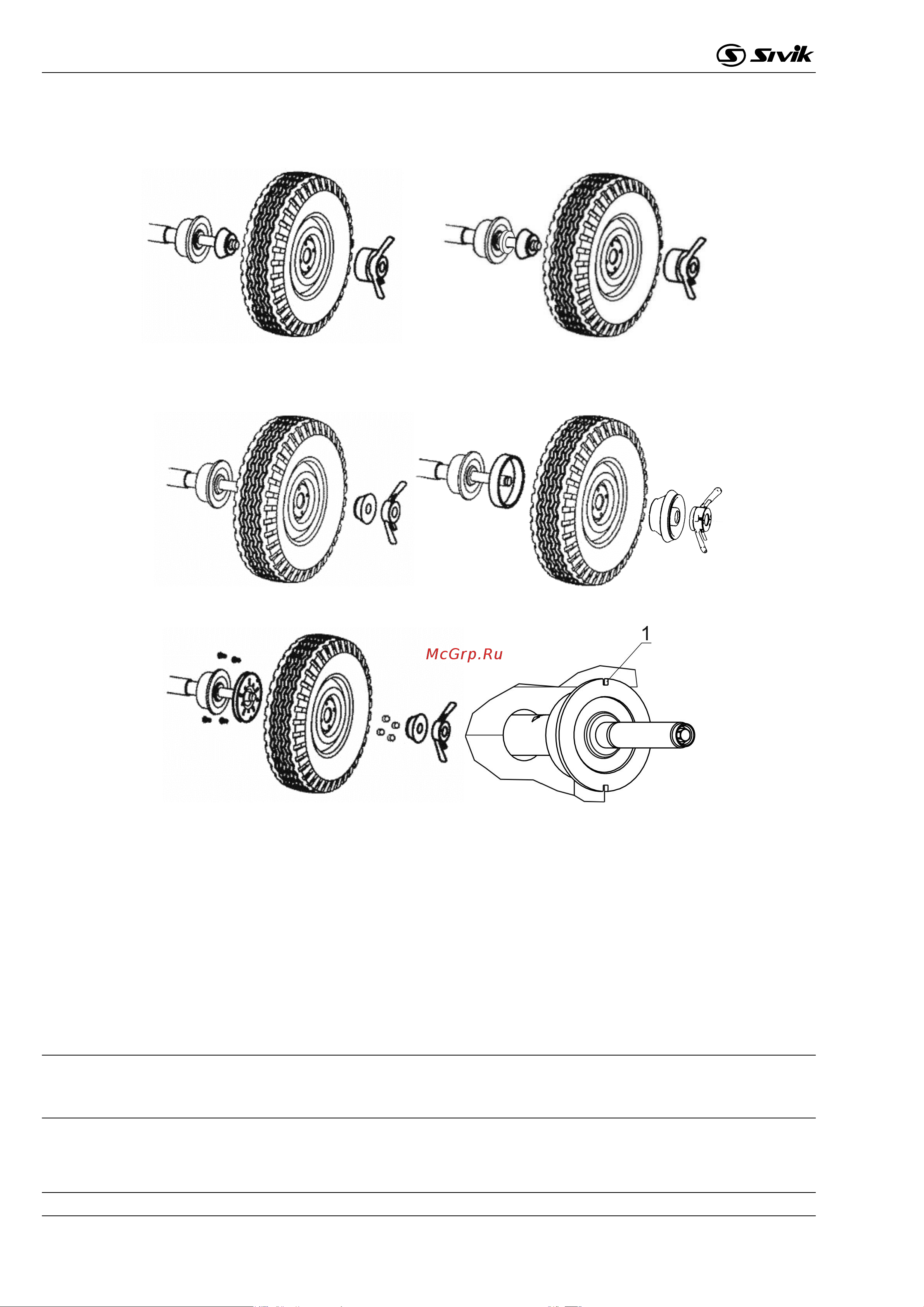

Рисунок 5.1 – Установка колеса

В таблице В.1 (Приложение В) даны параметры расположения отверстий на

фланце под болты крепления колес, в таблице В.2 приведен перечень моделей

автомобилей, колеса которых имеют такие же параметры крепления.

Для установки мотоциклетных колес использовать «Адаптер для балансировки

мотоциклетных колес SIVIK Moto КС-225», приобретаемый отдельно.

Для колес без центрального отверстия следует использовать специальные

адаптеры, приобретаемые отдельно. Адаптеры устанавливать, используя пазы или

отверстия на чашке вала, показанные на рисунке 5.1е.



Адаптер для мотоциклетных колес, адаптер для колес без центрального отверстия

нельзя установить на станок, укомплектованный электромеханическим или

электропневматическим валом.

После установки адаптеров, закрепляемых на вал в фиксированном положении,

следует выполнить процедуру компенсации их дисбаланса по 7.4. После снятия

адаптера режим компенсации адаптера отключить.



Процедуру компенсации адаптера выполнять до установки колеса!
