20 Станок балансировочный СБМП-60/3D Pro. Руководство по эксплуатации

5.4 Ввод параметров колеса

Размеры колеса и схема установки грузов необходимы для расчета массы и места

установки грузов.

5.4.1 Ввод размеров

Размеры вводить в состоянии «Новое колесо».

Выполнить первое измерение. Для этого подвести первую линейку к месту

установки левого груза, рисунок 5.2. На экране появится изображение, показанное на

рисунке 5.3. Дождаться звукового сигнала.

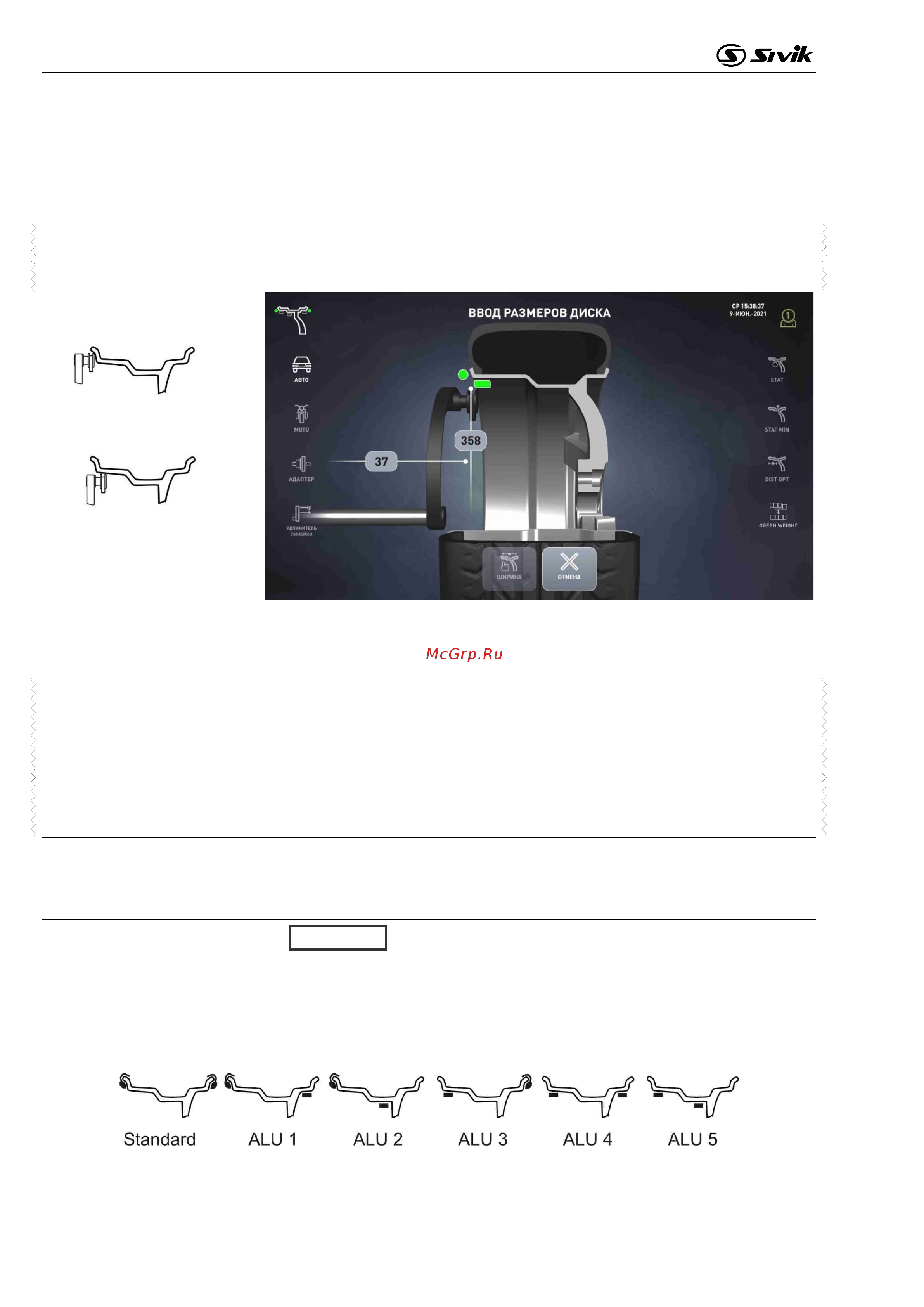

Рисунок 5.2 – Подвод

линейки при первом

измерении

Рисунок 5.3 – Экран при первом измерении

При динамической балансировке выполнить измерение места установки

правого груза. Если оно расположено внутри колеса, то подвести первую линейку к

месту установки груза, как показано на рисунке 5.2 а.

Если правый груз расположен снаружи, плавно опустить кожух: измерение

размеров справа будет выполнено автоматически. После этого на экран будут

выведены схемы установки грузов, и автоматически запустится измерение

дисбаланса.



Если станок укомплектован точечным лазерным указателем, то при выдвижении первой

линейки на ободе колеса в нижнем положении появится точка от лазера, соответствующая

левому краю ленточного груза. Точка будет двигаться синхронно с движением линейки.

Точка позволяет более точно подводить линейку на требуемую дистанцию.

При нажатии клавиши ОТМЕНА произойдет восстановление размеров, которые

были до начала измерений, и переход в состояние «Новое колесо».

5.4.2 Ввод схемы установки грузов

Станок допускает схемы установки грузов, показанные на рисунке 5.4.

а – динамическая балансировка автомобильных колес
