34 Станок балансировочный СБМП-60/3D Pro. Руководство по эксплуатации

Повернуть колесо, как указано на экране. Держа за рычаг линейки, подвести

ролик и прижать к внутренней поверхности обода. Колесо начнет вращаться

автоматически через несколько секунд. Во время вращения необходимо удерживать

ролик прижатым к ободу до звукового сигнала. После звукового сигнала плавно

вернуть линейку на место.

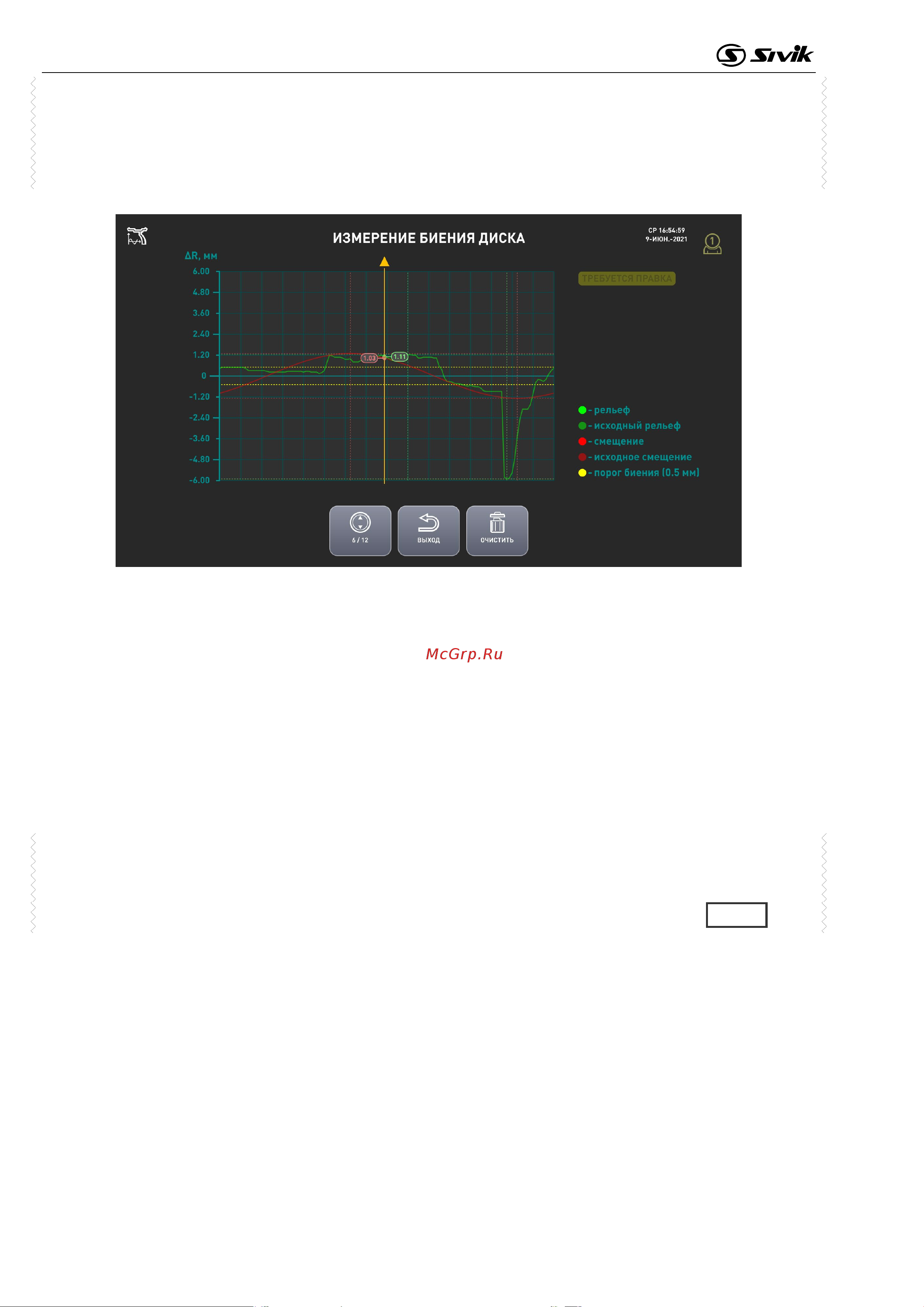

На экран будет выведен цветной график радиальных биений диска, рисунок 7.8.

Рисунок 7.8 – Окно измерения биений диска

Зеленой линией «рельеф» показан точный график всех отклонений обода от

идеальной окружности. Зеленые вертикальные линии отмечают места максимальных

отклонений.

Красной линией «смещение» показан сглаженный график, отражающий смещения

центра обода относительно оси вращения. Красные вертикальные линии отмечают

места максимальных отклонений.

Желтая вертикальная линия с треугольником на конце показывает, какое место на

графике сейчас находится в положении «12 часов» или «6 часов» соответственно. На

пересечении желтой линии с графиками числами показаны точные значения

отклонений.

Вращая колесо рукой, поместить выбранное место в положение «12 часов»

или «6 часов» для визуального контроля или отметки этого места маркером или

мелом.

Для смены режима желтой линии «12 часов» или «6 часов» нажать 6 / 12 .

Если были выполнены два измерения биений «до» и «после», то график будет

выглядеть, как показано на рисунке 7.9.
