42 Станок балансировочный СБМП-60/3D Pro. Руководство по эксплуатации

- повернуть калибр вертикально, как показано на рисунке 8.4 б. В строке

«Дистанция dL=» на экране должно быть значение 4

3 мм.

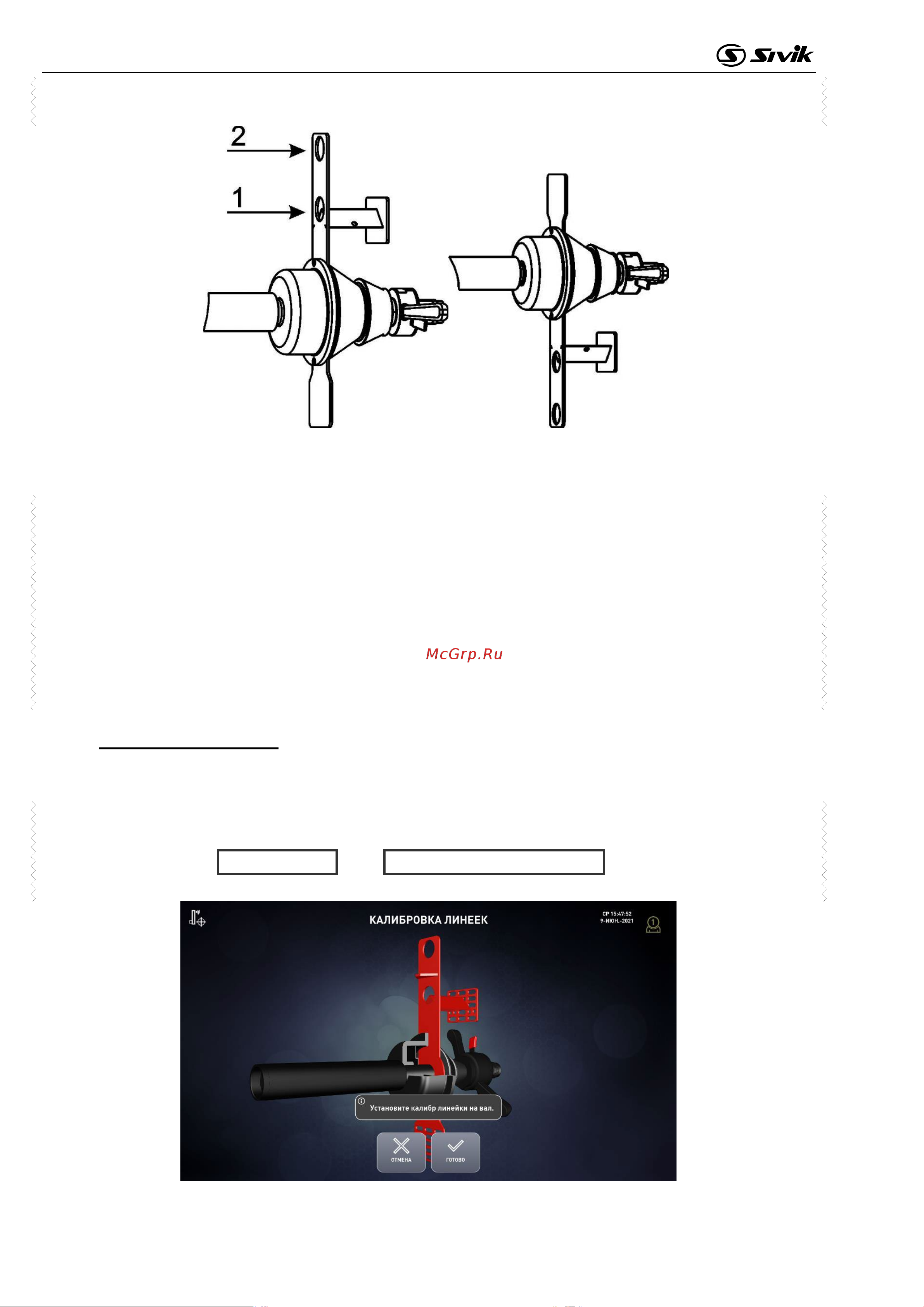

Рисунок 8.4

Перемещая наконечник первой линейки от вала (в сторону увеличения

диаметра) и поворачивая калибр, ввести наконечник в отверстие 1 калибра. В

строке «Диаметр D= » на экране должно быть значение 380

3 мм.

Перемещая наконечник первой линейки от вала (в сторону увеличения

диаметра), ввести его в отверстие 2 калибра. В строке «Диаметр D=» на экране

должно быть значение 580

3 мм.

В случае несоответствия показаний выполнить калибровку линеек, не снимая

калибра.

При соответствии показаний - снять калибр.

Калибровка линеек

Калибровку выполнять с использованием калибра линеек, поставляемого в

комплекте со станком.

Установить калибр на вал, как описано в предыдущем пункте.

Для входа в состояние «Калибровка линеек» из состояния «Новое колесо»:

нажать клавиши: НАСТРОЙКА > КАЛИБРОВКА ЛИНЕЕК. На экране появится

изображение калибра и текстовое окно, рисунок 8.5.

Рисунок 8.5 – Окно калибровки линейки
