Станок балансировочный СБМП-60/3D Pro. Руководство по эксплуатации 45

8.5.4 Точечный лазерный указатель: проверка и калибровка (для станков,

укомплектованных точечным лазерным указателем)

Проверка точечного лазерного указателя

Проверку выполнять по рисунку 8.6.

Установить любой груз в зажим первой линейки. В состоянии «Новое колесо»

подвести линейку к ободу колеса и прижать к нему. Визуально контролировать

положение точки лазерного указателя. Она должна быть примерно на той же

дистанции, на которой находится край груза в зажиме линейки, как показано на

рисунке 8.6. Если отклонение превышает 4…5 мм следует выполнить калибровку

точечного лазерного указателя.

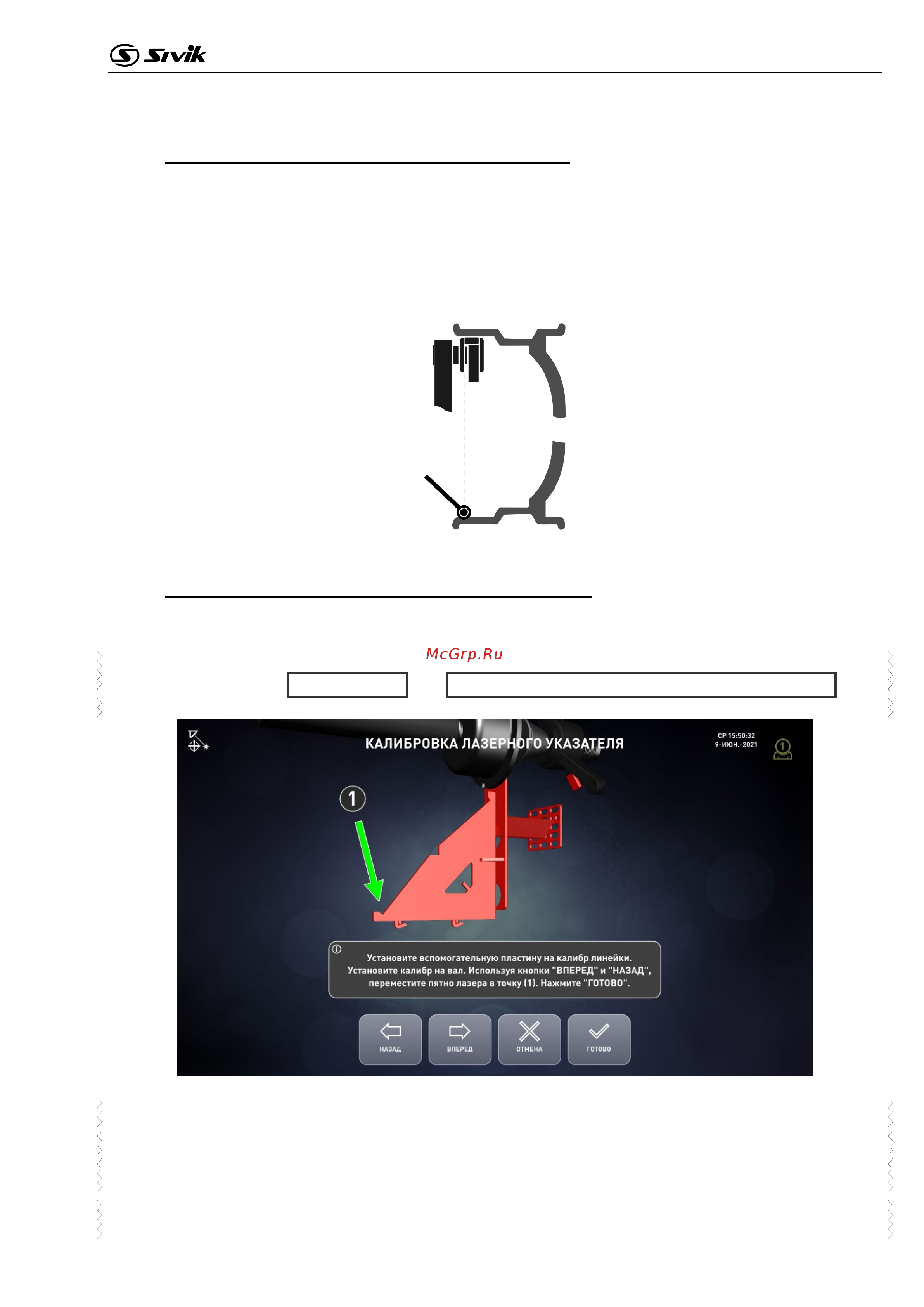

Рисунок 8.6 – Проверка точечного лазерного указателя

Калибровки точечного лазерного указателя

Калибровка выполняется путем наведения лазерной точки вручную в

обозначенные места на калибре (по трем точкам).

Для входа в состояние «Калибровка линеек» из состояния «Новое колесо»:

нажать клавиши: НАСТРОЙКА > КАЛИБРОВКА ЛАЗЕРНОГО УКАЗАТЕЛЯ. На

экране появится изображение калибра и текстовое окно, рисунок 8.7.

Рисунок 8.7 – Окно калибровки лазерного указателя

Закрепить на калибре линейки 3 калибровочную пластину 1 и опору 2, как

показано на рисунке 8.8 а, б.

Для этого соединить по пазам пластины 1 и 2, затем завести зацепы

пластины 1 в пазы калибра 3, и переместить пластину 1 вниз до упора. Установить

калибр в сборе на вал, прижать его с небольшим усилием быстросъемной гайкой с

чашкой или втулкой с чашкой до касания торцевой поверхности чашки шпинделя.
