Станок балансировочный СБМП-60/3D Pro. Руководство по эксплуатации 13

- выкрутить винты поз.2 (рисунок 4.5 а).

Затем (Рисунок 4.5 б):

- перевести стойку монитора поз.6 в рабочее положение;

- вкрутить винты поз.2 в верхние отверстия;

- перевести кронштейн клавиатуры поз.3 в рабочее положение;

- затянуть винты поз.1 и 2;

- установить кронштейн монитора поз.7 – в зависимости от исполнения монитора

(не для всех мониторов);

- навесить монитор поз.4 на кронштейн поз.7 – в зависимости от исполнения

монитора;

- зафиксировать монитор винтами поз.5 с шайбами.

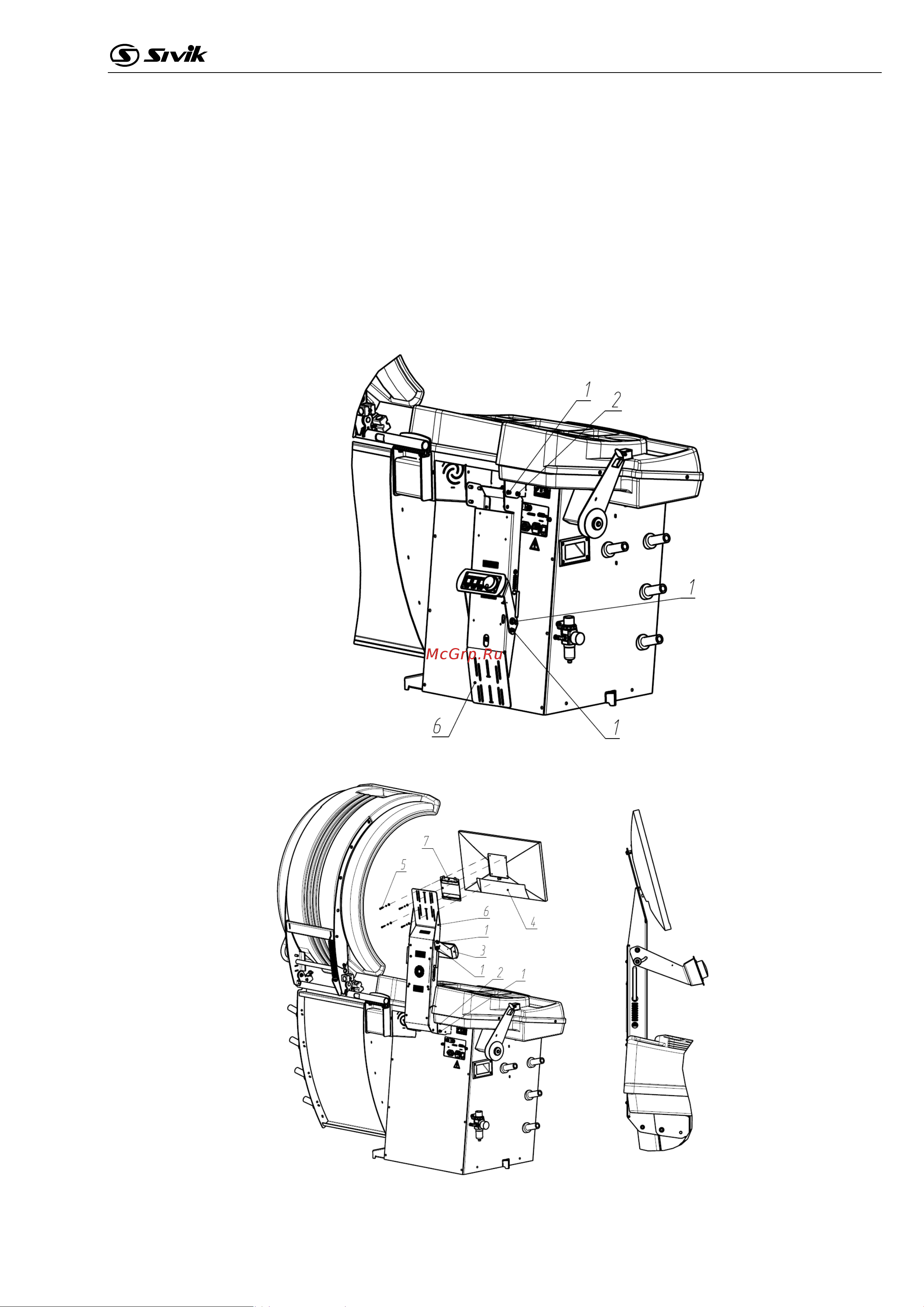

Рисунок 4.5
