10 Руководство по эксплуатации. Станок балансировочный СБМК-60 Э
Рисунок 4.5 – Клавиши, используемые для ввода числовых величин
4.3 Подготовка станка к работе
4.3.1 После транспортирования или хранения станка при температуре воздуха ниже
5 °С, перед распаковкой выдержать станок при температуре (20 ± 15) °С в течение не
менее 4 часов.
4.3.2 При распаковке необходимо следить за тем, чтобы не повредить станок
распаковочным инструментом.
4.3.3 После распаковки провести наружный осмотр станка с целью выявления
повреждений, которые могли произойти при транспортировке, ознакомиться с
технической документацией, приложенной к станку, и проверить наличие
принадлежностей согласно комплекту поставки.
4.3.4 Установить станок на ровное жесткое основание, допустимое отклонение
основания от горизонтали 0,5 угловых градуса (8 мм на 1 метр), так, чтобы все опоры
станка касались основания.
Для безопасной и удобной эксплуатации станка рекомендуется размещать его на
расстоянии не менее 500 мм от стен.
Запрещается устанавливать станок вблизи источников вибрации, тепла и
электромагнитных полей, т.к. это может снизить точность измерений станка.

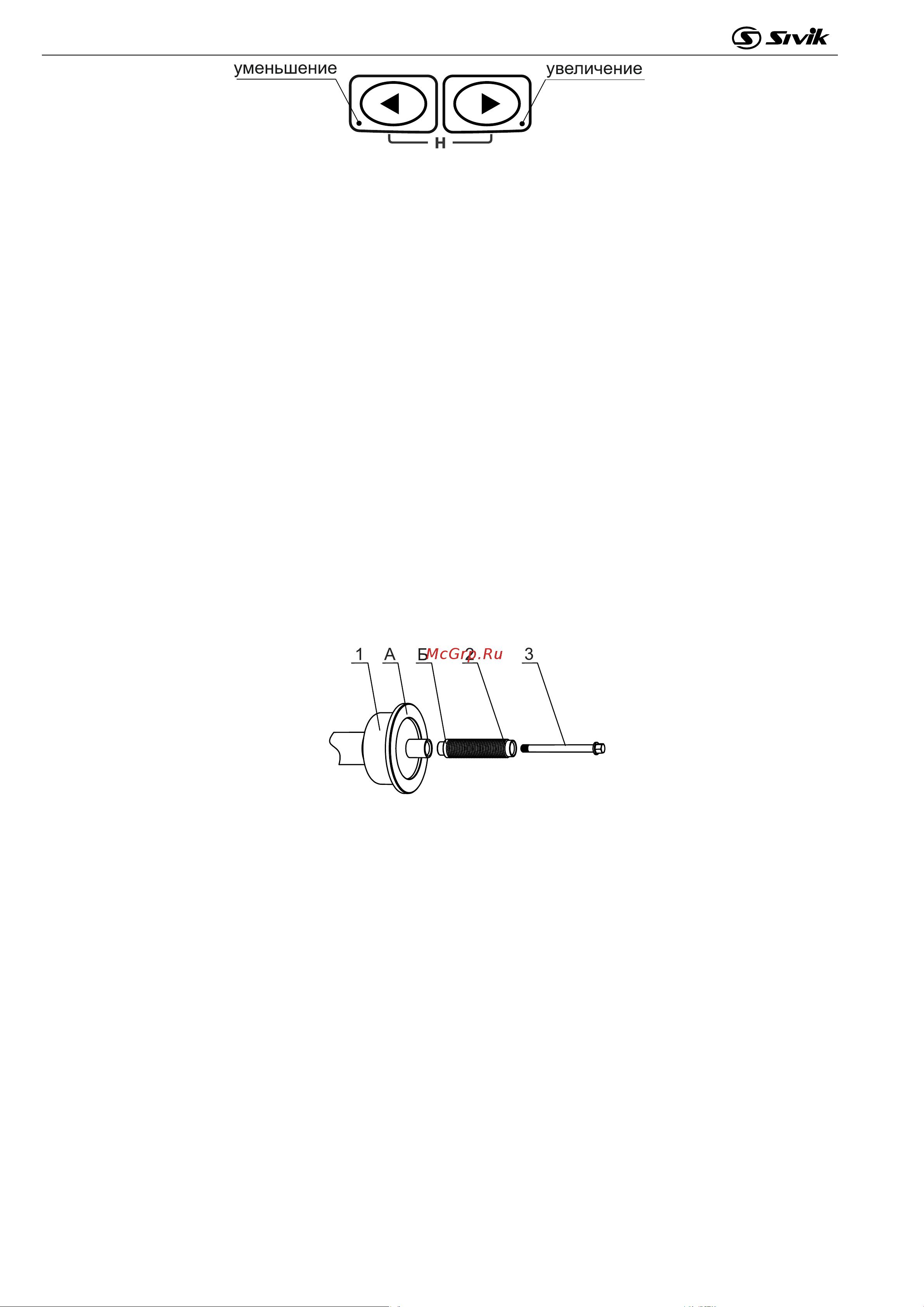

Рисунок 4.6: 1 шпиндель, 2 вал, 3 болт
4.3.5 Очистить посадочные поверхности шпинделя и вала от консервирующей
смазки чистой ветошью, смоченной бензином или уайт-спиритом. В соответствии с
рисунком 4.6, на шпиндель 1 установить вал 2, затянув его болтом 3 моментом 40 Н*м,
используя при необходимости переходник шестигранный. В последующем, при снятии
вала допускается легкое постукивание резиновым или деревянным молотком по валу.
Запрещается прикладывать усилия вдоль оси шпинделя (например, при снятии вала, при
транспортировке, при снятии или установке колеса)!
4.3.6 Закрепить защитный кожух на корпусе станка болтом М12 через шайбу,
совместив штифты на каркасе кожуха с пазом на оси кожуха, как показано на рисунке 4.7.
4.3.7 Проверить соответствие напряжения сети напряжению, указанному на
табличке станка.
4.3.8 Подключить сетевой шнур к гнезду станка и к питающей сети, оборудованной
розеткой с контактом заземления.
