8 Руководство по эксплуатации. Станок балансировочный СБМК-60 Э

4 УСТРОЙСТВО СТАНКА И ПОДГОТОВКА К РАБОТЕ

4.1 Устройство станка

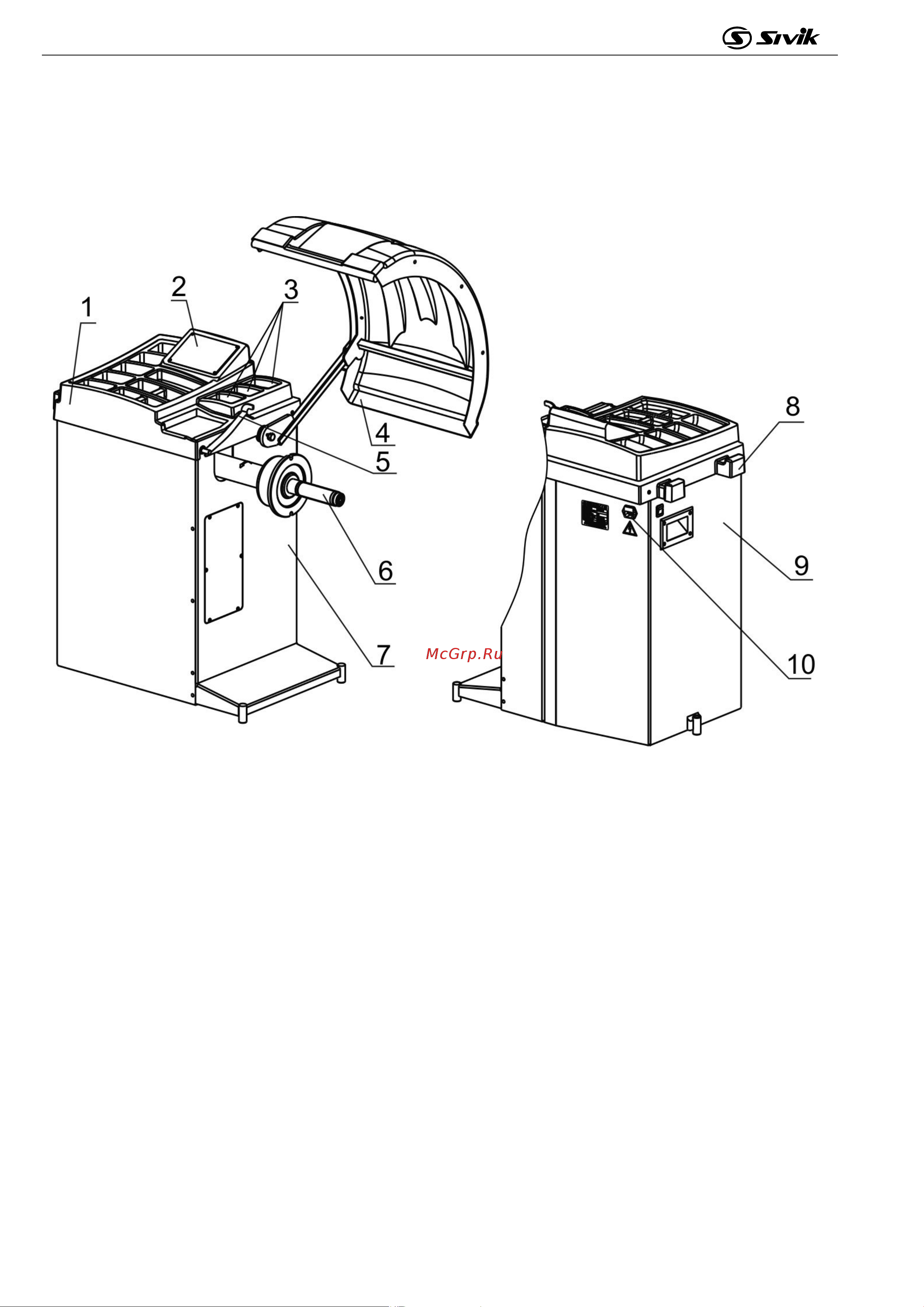

Станок представляет собой стационарную установку. Внешний вид станка показан

на рисунке 4.1.

1 – крышка с емкостями для хранения грузов; 2 – панель управления; 3 - ячейки для конусов;

4 – защитный кожух; 5 – линейка; 6 - приводной вал; 7 – корпус;

8 – крюки для кронциркуля; 9 – сетевой выключатель; 10 – гнездо для подключения сетевого

шнура.

Рисунок 4.1

Станок состоит из корпуса (7), пластмассовой крышки (1), на которой расположена

панель управления (2) и ячейки для хранения грузов, ячейки для хранения конусов (3).

Балансируемое колесо закрепляется на приводном валу (6) с помощью прижимной гайки

с центрирующим конусом или диском. Измерения дистанции и диаметра колеса

проводится встроенной электронной линейкой (5). Для безопасной эксплуатации и

защиты от грязи станок имеет защитный кожух (4). На задней стенке корпуса

расположены гнездо для подключения сетевого шнура с предохранителем (10) и

табличка маркировки. На левой боковой поверхности корпуса находится сетевой

выключатель (9).
