Руководство по эксплуатации. Станок балансировочный СБМП-200 Л.

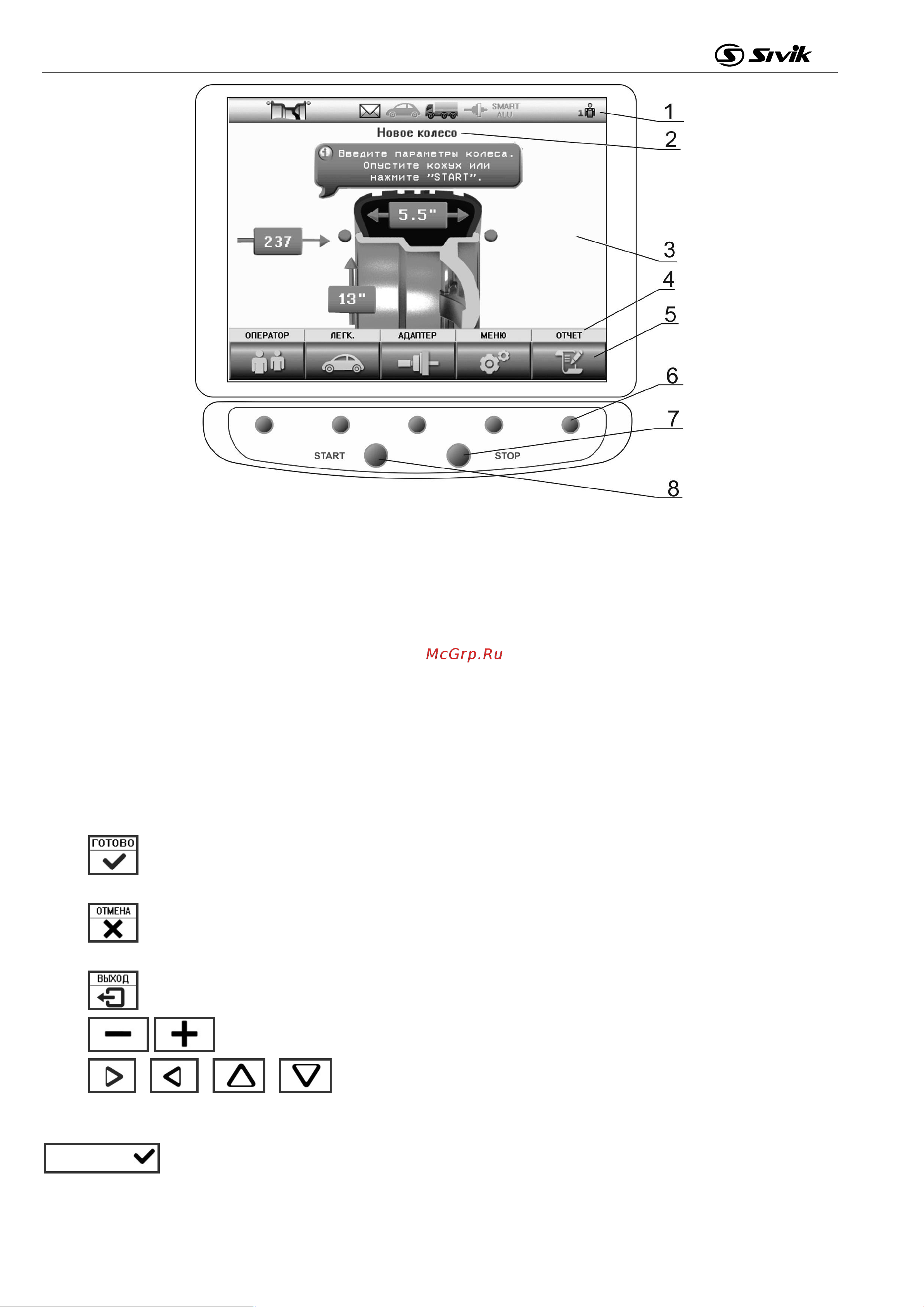

1-информационное поле; 2 – наименование состояния; 3 – основное поле; 4 – панель

наименований клавиш; 5 – обозначения многофункциональных клавиш; 6 –

многофункциональные клавиши; 7 – клавиша остановки вращения вала; 8 – клавиша запуска

вращения вала и измерения дисбаланса

Рисунок 4.8

Пиктограммы «Схема установки грузов» и «Номер оператора» всегда активны и

показывают текущее состояние.

Остальные пиктограммы индицируют состояние признаков и режимов. Пиктограмма

при активном режиме или признаке контрастная, при неактивном – бледная.

В состав клавиатуры входят пять многофункциональных клавиш (6). В зависимости

от состояния станка их назначение может быть разным. Назначение каждой

многофункциональной клавиши указано на экране в виде текстового обозначения и

пиктограммы, расположенных над клавишей.

Ниже дано описание обозначений некоторых функций этих клавиш:

- выполнение пункта меню, завершение изменений параметра с сохранением

изменений;

- прерывание какого-либо действия, завершение изменения параметра с

восстановлением исходного значения;

- переход на верхний уровень меню

- изменение значения параметра;

- выбор экранных элементов (пункта меню, схемы

установки грузов и т.п.).

Далее по тексту многофункциональные клавиши выделяются рамкой, например,

ГОТОВО .

Назначение остальных клавиш:
