10 Станок балансировочный СБМП- 40 С

, СБМП-40 Л. Руководство по эксплуатации

1 – панель пластмассовая;

2 – клавиатура (СБМП-40 Ст);

3 – пульт управления (СБМП-40 Ст);

4 – дисплей (СБМП-40 Ст);

5 – линейка электронная;

6 – кожух защитный;

7 – вал, ∅40x3;

8 – корпус;

9 - выключатель сетевой;

10 – пальцы пластмассовые для размещения

конусов и кронциркуля;

11 – ручка для перемещения станка

12 – вилка сетевая с предохранителем для

подключения сетевого шнура;

13 – шильд;

14 – гнездо для подключения DVI кабеля

монитора (СБМП-40 Л);

15 – клавиатура (СБМП-40 Л);

16 – монитор (СБМП-40 Л)

Балансируемое колесо закрепляется на приводном валу (7) прижимной гайкой с

центрирующим конусом или фланцем. Измерение диаметра и расстояний до плоскостей

коррекции производится встроенной электронной линейкой (5). Для безопасной работы

и защиты от грязи имеется защитный кожух (6), закрепленный на корпусе станка. На

панели (1) находятся ячейки для размещения грузов и прижимной гайки.

При использовании гайки в сборе с кольцом со снятой чашкой рекомендуется

укладка, показанная на рисунке 4.2 а.

При комплектовании станка устройством подачи ленточных грузов, ленту грузов

вытягивают на нужную длину согласно шкале, отрезают ножом по линии сгиба ленты, как

показано на рисунке 4.2 б.

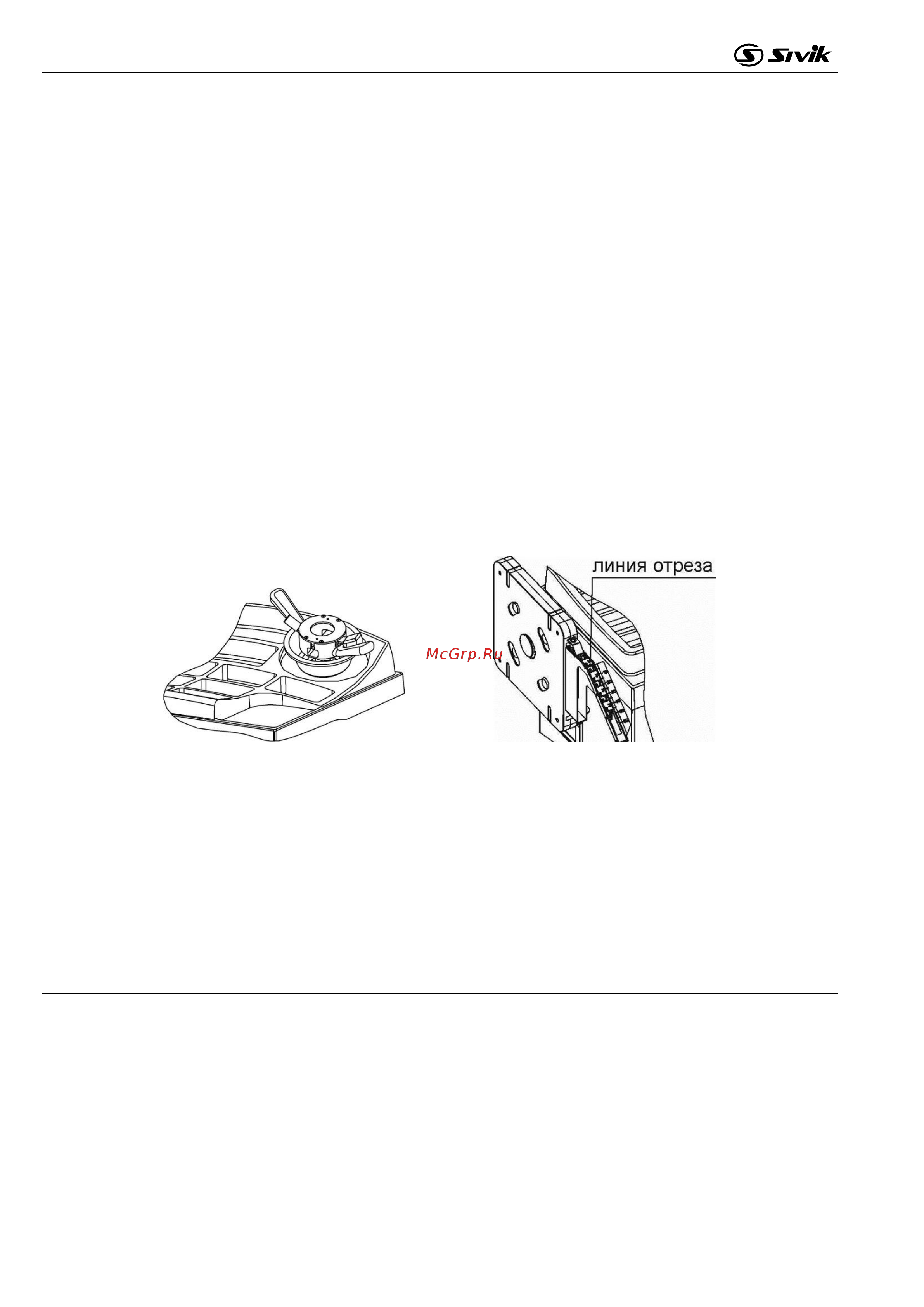

а – укладка гайки б – отрезание груза

Рисунок 4.2

4.2 Подготовка станка к работе

4.2.1 Распаковать станок. При распаковке необходимо следить за тем, чтобы не

повредить станок распаковочным инструментом.

После распаковки произвести наружный осмотр станка с целью выявления

повреждений, которые могли произойти при транспортировке, ознакомиться с

технической документацией, приложенной к станку, и проверить наличие

принадлежностей согласно комплекту поставки.

После транспортирования или хранения станка при температуре воздуха ниже +5

С,

необходимо перед распаковкой выдержать станок при температуре (25

10)

С в течение не

менее 4 часов.

4.2.2 Установить станок на ровное жесткое основание, допустимое отклонение

основания от горизонтали – 0,5º (8 мм на 1 метр), так, чтобы все опоры станка касались

основания.

Для безопасной и удобной эксплуатации станка рекомендуется размещать его на

расстоянии не менее 700 мм от стен.

Запрещается устанавливать станок вблизи источников вибрации, тепла и

электромагнитных полей, т.к. это может снизить точность измерений станка.
