Станок балансировочный СБМП-40 С

, СБМП-40 Л. Руководство по эксплуатации 13

4.2.9 Проверить соответствие напряжения сети напряжению, указанному на шильде

станка и на шильде монитора для модели СБМП-40 Л.

4.2.10 Подключить сетевой кабель к гнезду станка, расположенному на задней

панели корпуса станка (рисунок 4.1), и к питающей сети, оборудованной розеткой с

контактом заземления. Для станка модели СБМП-40 Л подключить монитор к питающей

сети, оборудованной розеткой с контактом заземления, согласно эксплуатационной

документации на него.



Подключение станка и монитора к розетке без контакта заземления опасно для персонала

и может привести к неточным измерениям и к поломке станка!

4.2.11 После установки станка проверить балансировку вала и выполнить пробную

балансировку стандартного колеса.

4.3 Органы управления и индикации

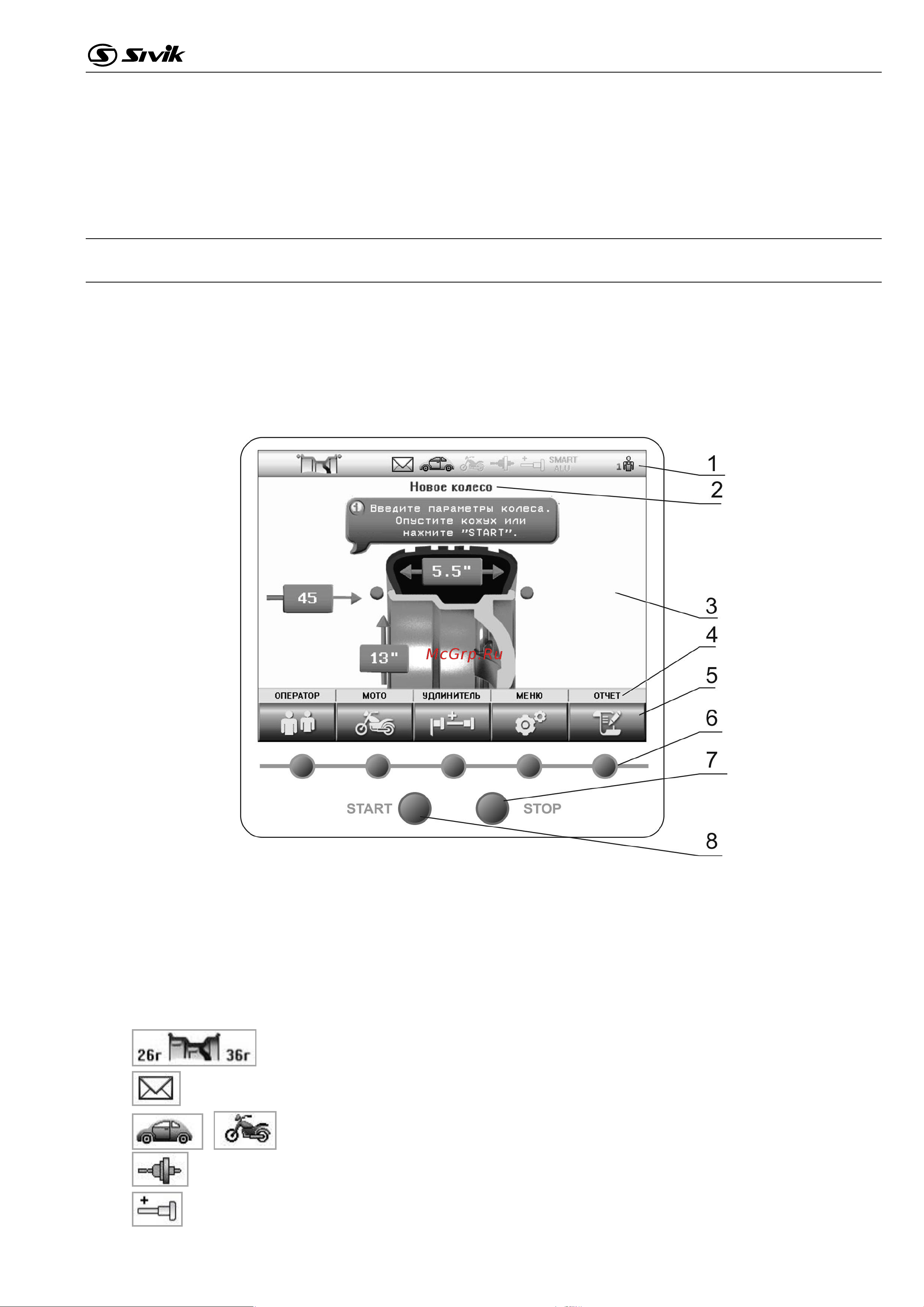

На рисунке 4.5 показан пульт управления и пример изображения на экране

монитора.

1-информационное поле; 2 – наименование состояния; 3 – основное поле;

4 – панель наименований клавиш; 5 – обозначения многофункциональных клавиш;

6 – многофункциональные клавиши; 7 – клавиша остановки вращения вала;

8 – клавиша запуска вращения вала и измерения дисбаланса

Рисунок 4.5

В верхней части экрана находится информационное поле (1). Значения пиктограмм

информационного поля:

- схема грузов и неокругленные значения веса грузов

- признак диагностического сообщения

- тип колеса: автомобильное, мотоциклетное

- признак действия компенсации адаптера

- признак действия удлинителя линейки
