Станок балансировочный СБМП-40 С

, СБМП-40 Л. Руководство по эксплуатации 19

При нажатии клавиши ОТМЕНА произойдет восстановление размеров, которые

были до начала измерений, и переход в состояние «Новое колесо».

После нажатия ГОТОВО станок автоматически перейдет в состояние ввода

схемы установки грузов и ширины. Текущая схема будет выделена рамкой и цветом,

рисунок 5.4.

Для выбора другой схемы нажимать клавиши ALU и ALU .

Измерить ширину колеса с помощью кронциркуля, рисунок 5.5. Нажимая клавиши

ШИРИНА и ШИРИНА , ввести ширину.

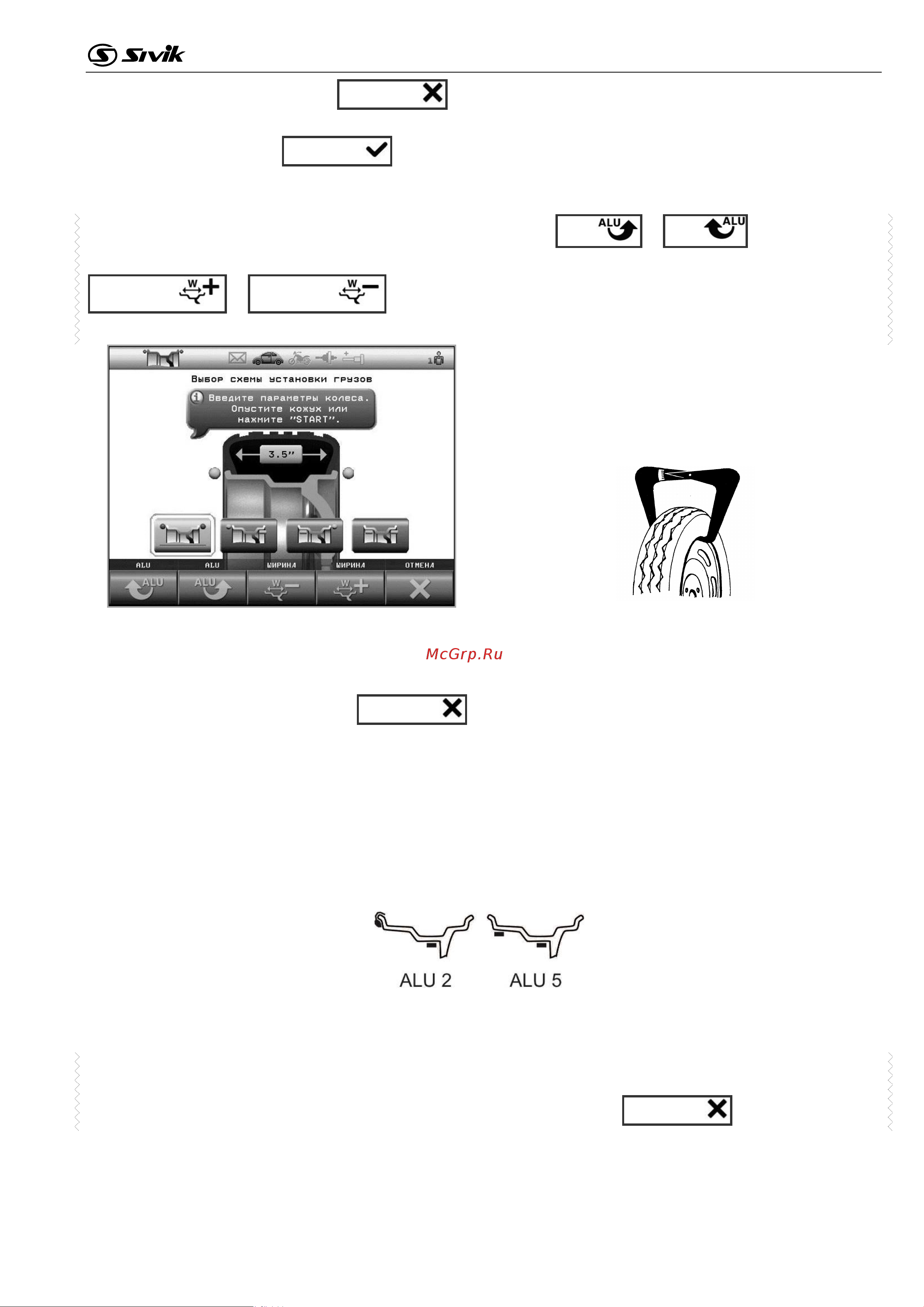

Рисунок 5.4 – Выбор схемы установки грузов

Рисунок 5.5 – Измерение ширины колеса

кронциркулем

При нажатии клавиши ОТМЕНА произойдет восстановление параметров и

переход в состояние «Новое колесо».

После ввода параметров выполнить измерение дисбаланса.

5.5.2 Ввод параметров для схем ALU 2, ALU 5 (СБМП-40 Л)

Для схем, показанных на рисунке 5.6, оператор с помощью электронной линейки

непосредственно измеряет диаметр и дистанцию мест установки грузов. Такое прямое

измерение позволяет увеличить точность расчета масс и положений балансировочных

грузов и сократить количество циклов балансировки.

Рисунок 5.6 – Схемы расположения грузов, для которых применяется прямое измерение

Во время измерений линейка должна находиться в нижней зоне колеса!

Выполнить первое измерение. Для этого подвести линейку к месту установки

левого груза, как показано на рисунке 5.7 а, и удерживать в этом положении до

звукового сигнала. Для отмены действия нажать клавишу ОТМЕНА .
