Станок балансировочный СБМП-40 С

, СБМП-40 Л. Руководство по эксплуатации 23

Если разрешен автоматический переход в состояние «Новое колесо» (8.1.6), то при

«нулевых» результатах по обеим плоскостям станок через несколько секунд перейдет из

состояния установки грузов в состояние «Новое колесо».

5.8 Установка грузов

После измерения дисбаланса и остановки колеса станок перейдет в состояние

установки грузов. Колесо автоматически повернется в нужную позицию и на экран будут

выведены массы грузов, рисунок 5.14. Позиция колеса зависит от настроек и типа груза.

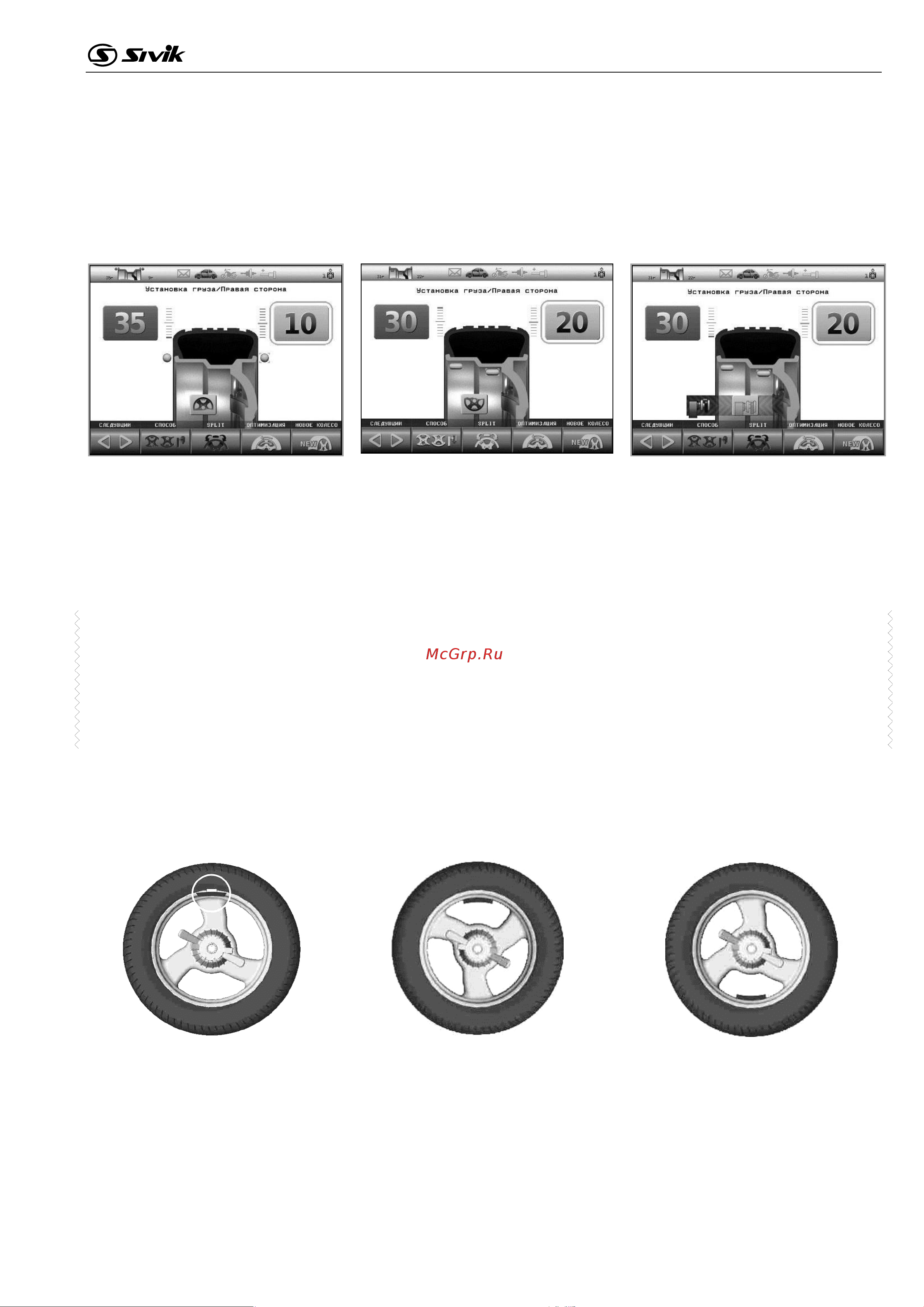

а – установить в положение

«12 час» груз со скобой 10 г

слева

б – установить в положение

«6 час» ленточный груз 20 г

справа

в – установить линейкой

ленточный груз 20 г справа

(только в СБМП-40 Л)

Рисунок 5.14

Масса груза, который сейчас следует устанавливать будет выделена желтым фоном

и рамкой.

Чтобы установить груз со скобой, нужно приложить груз к ободу в положение

«12 часов», как показано на рисунке 5.6, и легким постукиванием инструментом

зафиксировать на ободе.

Для установки ленточного груза (с липким слоем) снять защитную пленку с

груза. Закрепить груз на колесе в верхней («12 часов»), в нижней («6 часов») позиции

или с помощью линейки по 5.6.1 (рекомендуется).

Признаком установки груза в «12» или «6 часов» является специальная

пиктограмма, показанная на рисунках 5.14 а, б. Крепление груза в верхней («12 часов»)

или в нижней («6 часов») позиции проводить согласно рисунку 5.15 на дистанции

согласно рисунку 5.16. Для оперативной смены способа установки груза нажимать кнопку

«СПОСОБ»

а б в

груз со скобой установлен в

положение «12 часов»

ленточный груз установлен в

положение «12 часов»

ленточный груз установлен в

положение «6 часов»

Рисунок 5.15
