I. Технические характеристики.

• Диаметр кабеля: ø 1.0 мм - 45 мм

• Размеры: 70 см X 61 см X 84см

• Вес: 130 кг

• Кол-во входов: 21 шт

• Кол-во ножей: 28 шт

• Мощность двигателя: 2,2 кВт (220В/50Гц)

• Степень защиты IP: 20

• Скорость разделки: 27 м/мин

• Минимальная длина кабеля/провода: 53 мм

• Уровень шума: 81 dB(A) K=3dB(A)

II. Общее описание.

Инструкция обслуживания предназначена для помощи в безопасном и беспроблемном

использовании устройства. Продукт конструирован и изготовлен в соответствии со

строгими техническими директивами, используя современные технологии и компонен-

ты. Кроме того, он произведен в соответствии со стандартами качества.

НЕ ИСПОЛЬЗУЙТЕ УСТРОЙСТВО, ЕСЛИ ВЫ НЕ ПРОЧИТАЛИ И НЕ ПОНЯЛИ ДАННОЕ

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ.

Чтобы увеличить срок службы устройства и обеспечить его бесперебойную рабо-

ту, используйте его в соответствии с данным руководством пользователя и регулярно

выполняйте техническое обслуживание. Технические данные и спецификации в данном

руководстве пользователя являются актуальными. Производитель оставляет за со-

бой право вносить изменения, связанные с улучшением качества. Учитывая технический

прогресс и возможности шумоподавления, устройство было разработано с целью сни-

жения рисков шумоизлучения до минимума.

ОБРАТИТЕ ВНИМАНИЕ! Чертежи в данном руководстве приведены только для иллю-

страции и в некоторых деталях могут отличаться от фактического продукта.

III. Меры предосторожности.

ВНИМАНИЕ! Прочитайте все предупреждения по технике безопасности и все ин-

струкции. Несоблюдение предупреждений и инструкций может привести к поражению

электрическим током, пожару и/или серьезной травме, или даже смерти.

Термины «устройство», «прибор», «машина», «станок» используются в предупрежде-

ниях и инструкциях для обозначения станка для разделки кабеля K-45-21 . Не используйте

в очень влажных средах или в непосредственной близости от резервуаров для воды. Не

допускайте попадания влаги на устройство. Опасность поражения электрическим то-

ком! При использовании не вставляйте руки и/или другие предметы внутрь устройства!

6. Если кабель/провод застрял между режущими ножами, убедитесь, что регулято-

ры (1) и (8) не затянуты слишком сильно. Такие ситуации могут также быть вызваны

чрезмерным количеством масла на кабеле/проводах - очистите кабель/провод и сами

режущие ножи. Убедитесь, что устройство отключено от источника питания перед

чисткой ножей!

7. Выключите устройство сразу после использования.

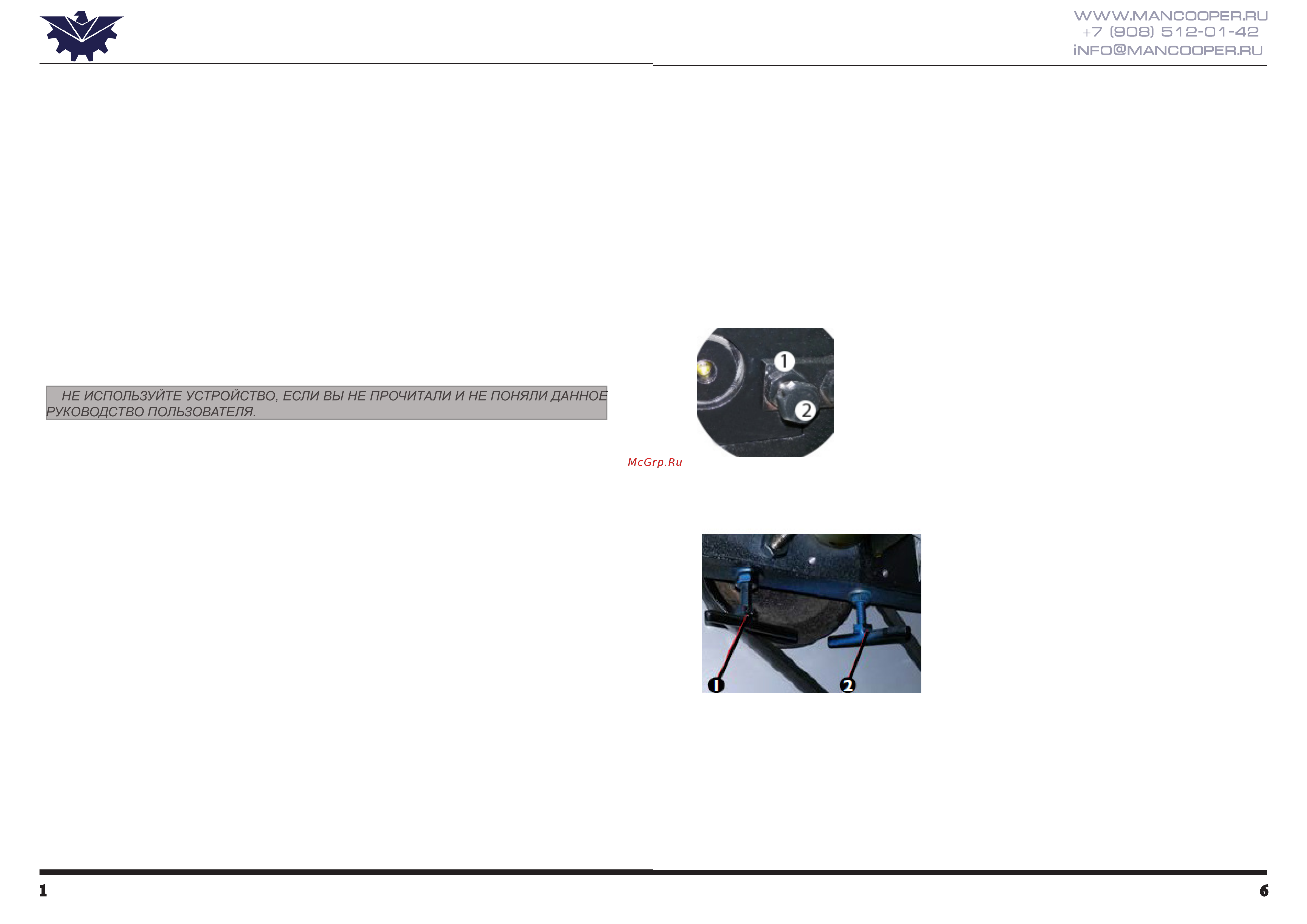

a) Если нож не режет по центру кабеля/провода, он может быть смещён от центра. Для

регулировки положения роликов относительно ножей выключите и отсоедините станок

от источника питания (розетки). Затем снимите две боковые крышки (7). открутите

гайки с обеих сторон устройства ((1) – рисунок ниже). Отрегулируйте центр ножей с

помощью регулировочных болтов ((2) – рисунок ниже) на двух пластинах регулятора.

Установите на место боковые крышки перед запуском станка.

б) Для кабеля/провода диаметром 28-45 мм: если кабели/провода не были разделе-

ны должным образом (разрезы слишком мелкие или слишком глубокие) отрегулируйте

устройство с помощью регулятора (1) и (2) на рисунке ниже:

Эти регуляторы находятся под нижним валом, над двигателем. Затягивание приве-

дёт к увеличению зазора между нижним и верхним валами (к более мелкому прорезанию),

откручивание приведёт к уменьшению зазора между нижним и верхним валами (к более

глубокому прорезанию).

в) Дополнительные ножи (находящиеся в комлекте) должны быть установлены в со-

отвествующие отверстия:

Затяните болты после установки ножей на рисунке ниже:
