7. Допустимая рабочая температура: от -5°С до +35°С. При температуре ниже

-5°С масло перед пуском необходимо разогреть до рабочей температуры.

8. Проверьте герметичность редуктора, все болтовые соединения должны

быть затянуты.

9. Оборудование поставляется без масла, добавьте 6 литров индустриального

масла в редуктор станка GQ 40/42, 7 литров в станок GQ 50/52 (масло с индексом

вязкости 75W-90, в соответствии с температурой окружающей среды). Не

запускайте двигатель, с незаполненным маслом редуктором. Для проверки

уровня масла, открываем крышку заливной горловины, масло должно

находится выше нижней шестерни на 5 см. Если уровень меньше, надо

добавить масло для нормальной работы станка.

10. Не запускайте двигатель, с незаполненным маслом редуктором.

11. Замените масло в редукторе после первых 60 часов работы, далее каждые 6

месяцев.

12. Промежуток между режущими кромками должен быть отрегулирован в

значении 0,15-0,25мм для GQ 40/42 и 0,2-0,5мм для GQ 50/52, в зависимости от

характеристик стальной арматуры.

13. Убедитесь, что двигатель вращается в направлении, указанном стрелкой на

защитном кожухе.

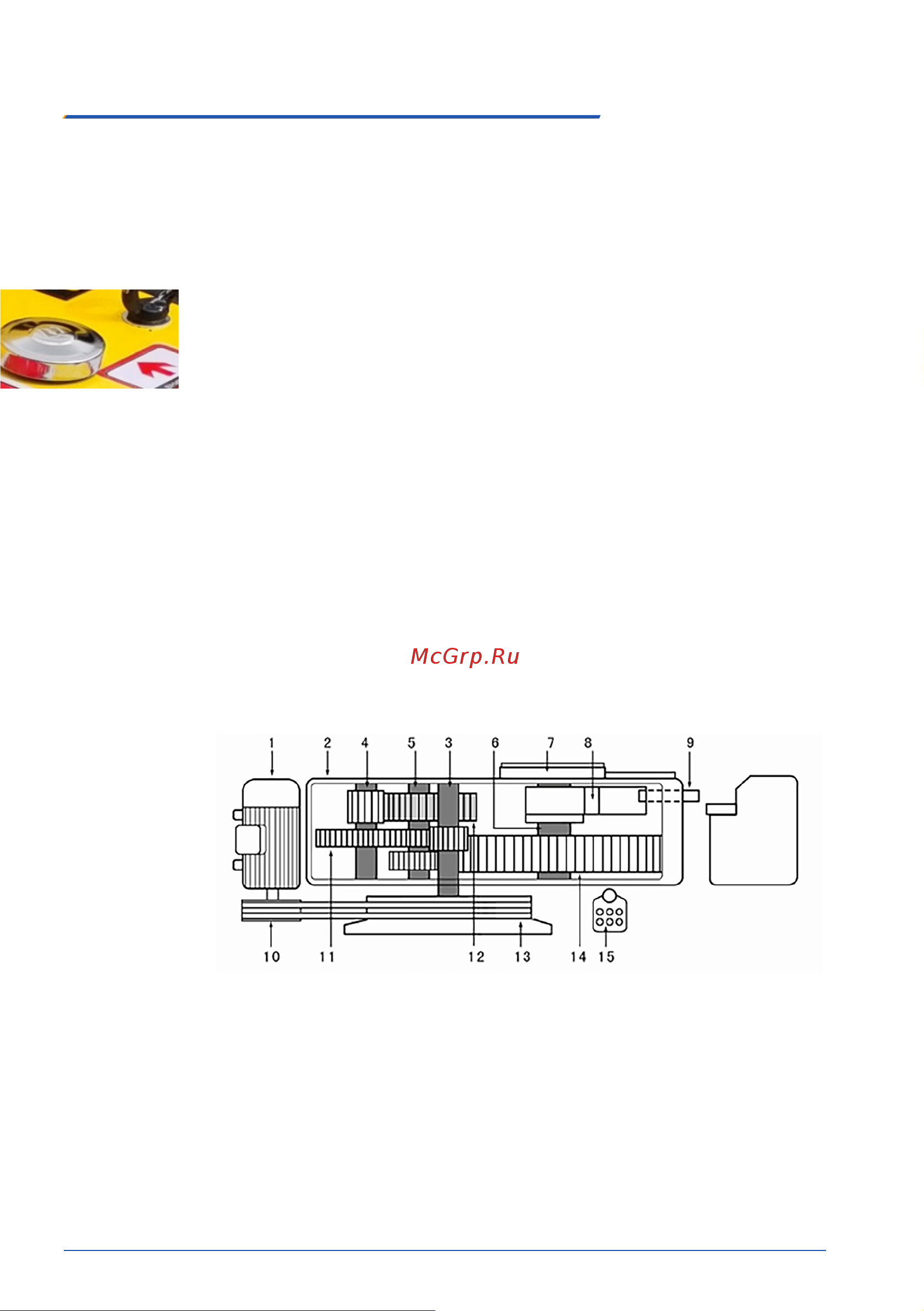

1. Электродвигатель

2. Корпус редуктора

3. Вал-шестерня ведущая (1ступень)

4. Вал-шестерня промежуточная (2ступень)

5. Вал-шестерня привода

коленчатого вала (3ступень)

6. Вал

коленчатый

7. Крышка боковая

8. Шатун вала коленчатого

9. Держатель подвижного

ножа

10. Шкив электродвигателя

11. Шестерня вала (2ступени)

12. Шестерня вала (3ступени)

13. Шкив приводной

14. Шестерня вала коленчатого

15. Ручка-педаль включения привода

ножа

GQ40А / GQ42

ТSS-GQ52А
