www.huter.su

Выберете необходимый угол заточки от 0

до 30

в зависимости от

типа цепи и поверните рабочий стол, ослабив крепежную гайку, на

соответствующий угол по шкале (рис.5) и затяните гайку. В большинстве

случаев, цепи имеют угол заточки 25

– 30

С помощью установочного винта, отрегулируйте положение зуба так,

чтобы заточной круг еле касался затачиваемой поверхности (рис.6)

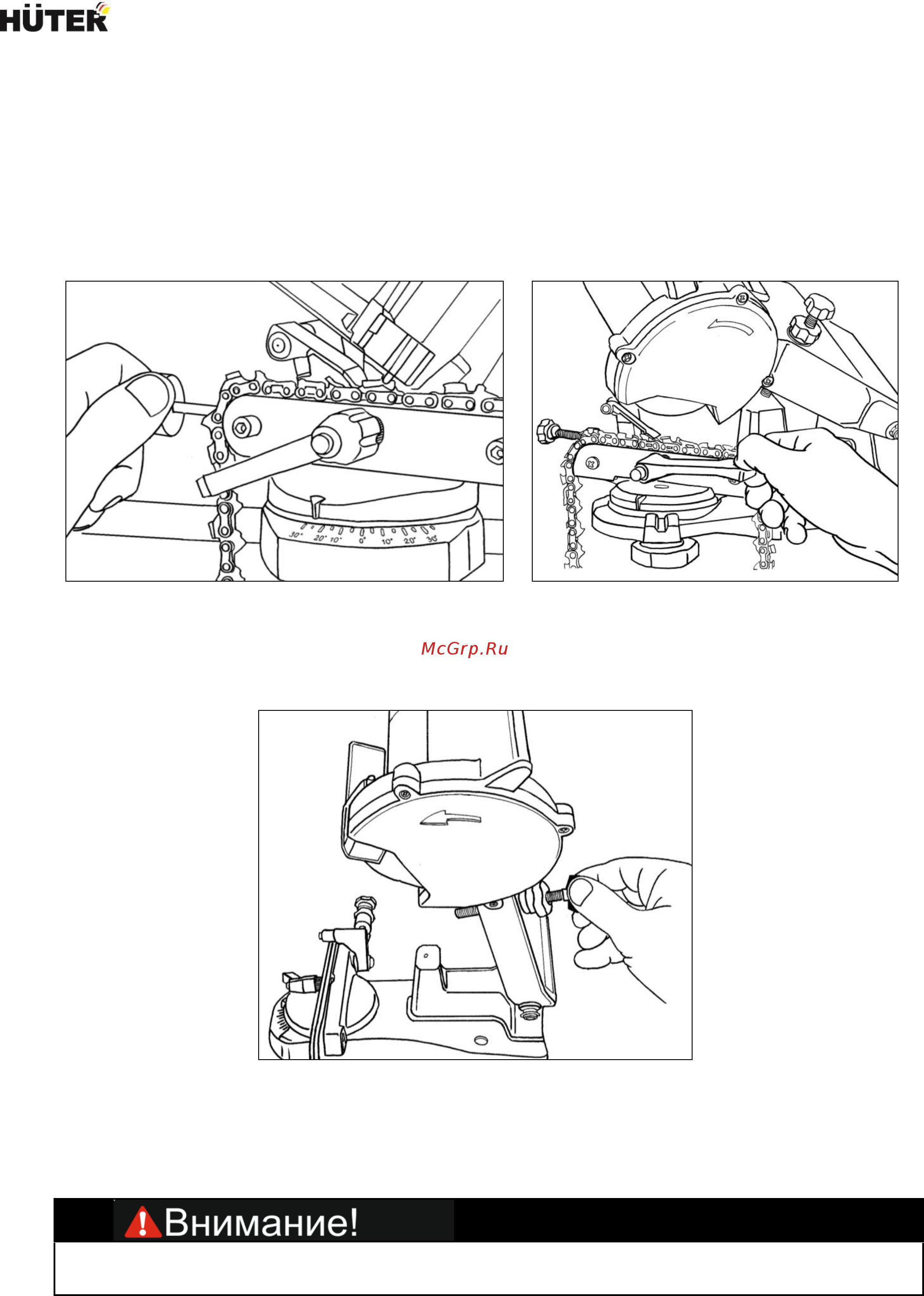

Рис.6 Регулировка зуба Рис.7 Фиксация цепи

Зафиксируйте цепь ручкой для затяжки цепи, повернув ее вправо

(рис.7)

Рис.8 Регулировка глубины заточки

Отрегулируйте глубину заточки зуба (рис.8)

Глубина заточки должна быть отрегулирована так, чтобы не повредить

соединительные звенья цепи и при этом была заточена вся режущая кромка зуба.
