7.2 Настройка упора

Настройка упора 2 позволит быстро и без дополнительного контроля устанавли-

вать угол 90° и 45° относительно фуговального стола.

Для настройки (рис. 4):

• установите упор 2 по угольнику, обеспечив угол 90° и зажмите ручками 21;

• освободите гайки 2a;

• вкрутите болты 2b до упора 2, таким образом, чтобы торец болта касался

поверхности упора;

• зафиксируйте гайки 2а;

• освободите ручки 21;

• установите упор 2 на угол 45° (по шаблону);

• освободите гайки 2с;

• вкрутите болты 2d до упора 2;

• зафиксируйте гайки 2с.

Для перемещения упора 2 вдоль фуговальных столов:

• освободите ручки 38;

• вращая ручку 39, переместите упор 2 на необходимое расстояние;

• зажмите ручки 38.

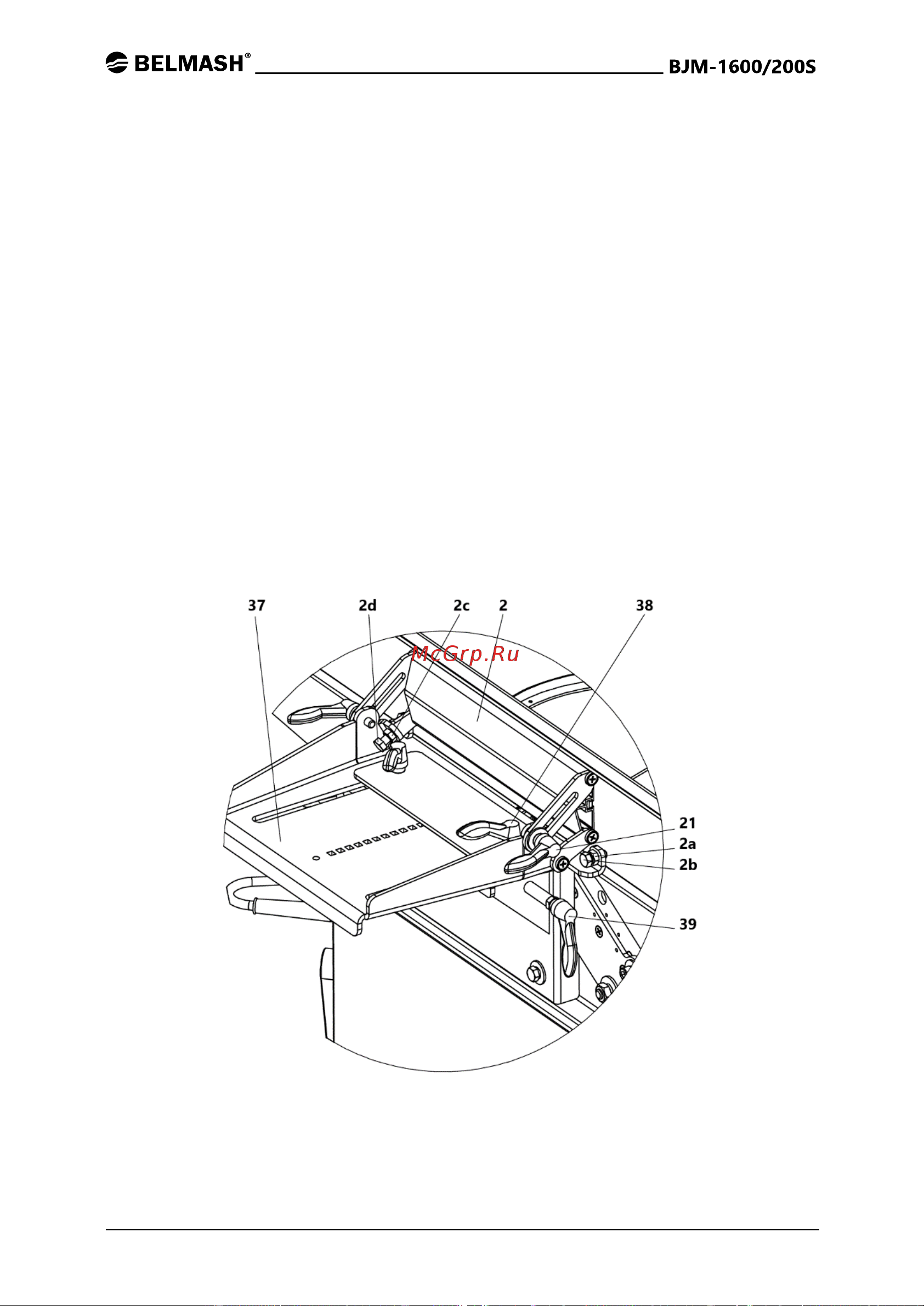

Рисунок 4 Настройка упора

2 – упор; 2a, 2с – гайка; 2b, 2d – болт; 21, 38, 39 – ручка; 37 – опора
