8. ФУГОВАНИЕ (СТРОГАНИЕ) ПО ПЛАСТИ, КРОМКАМ

И ПОД УГЛОМ (ПО РЕБРАМ)

8.1 Установка глубины фугования

Для установки глубины фугования необходимо (рис. 6):

• освободить ручки 5, фиксации стола загрузочного 3;

• перемещая ручку 6 вниз/вверх установить необходимую глубину фугования

(0÷3 мм), совместив визир шкалы 12 с необходимым значением на шкале 20

и зафиксировать выставленное положение ручками 5.

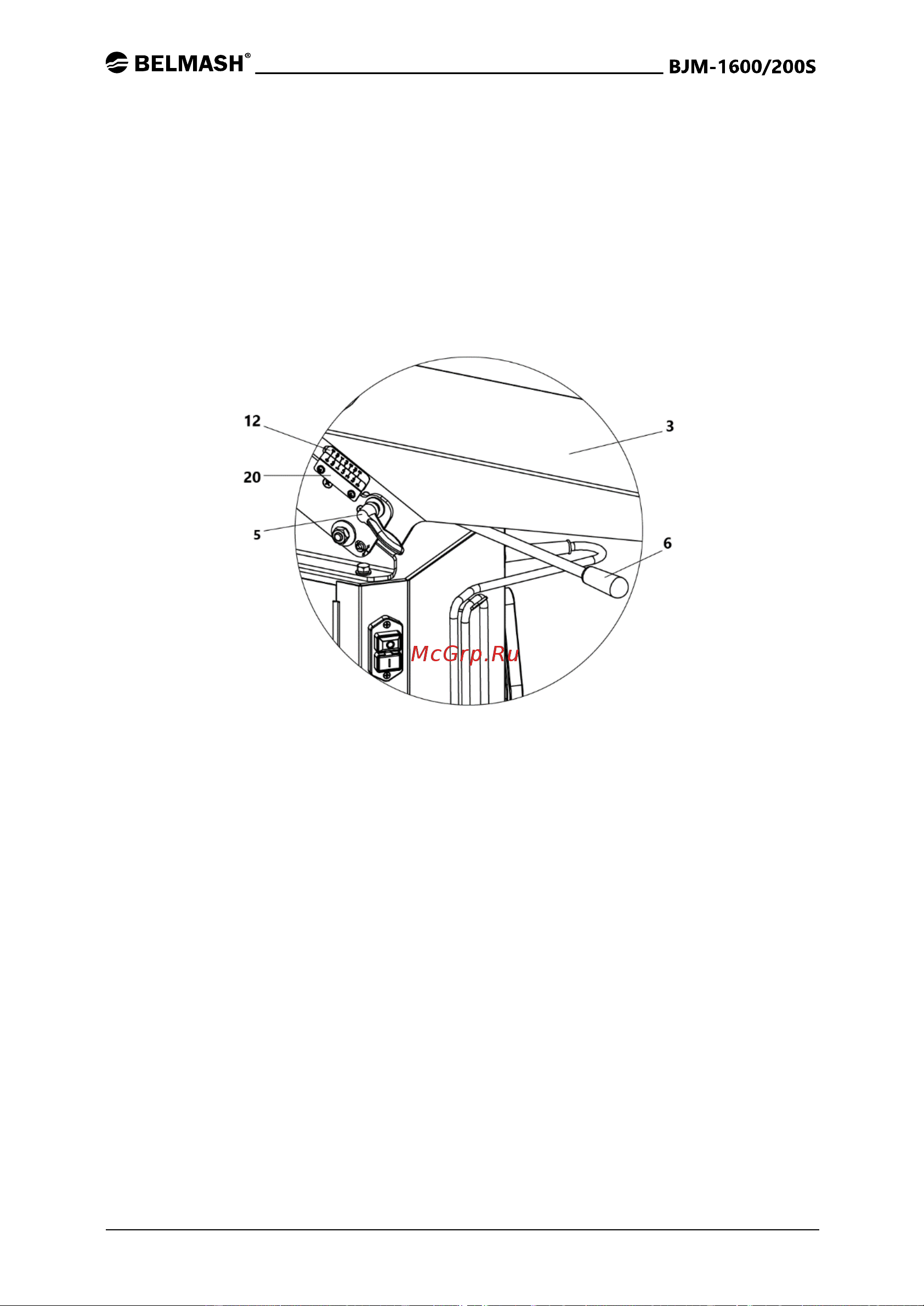

Рисунок 6 Установка глубины фугования

3 – стол загрузочный; 5, 6 – ручка; 12, 20 – шкала

8.2 Использование ограждения ножевого вала

Ограждение ножевого вала 4 (рис. 1) предназначено для закрытия ножевого вала.

При подаче заготовки в зону резания заготовка открывает ограждение. Как только

заготовка выходит из зоны резания, ограждение автоматически возвращается

в исходное положение.

8.3 Использование упора при фуговании

Упор предназначен для ориентирования обрабатываемой заготовки относительно

ножевого вала и обеспечивает прямолинейное перемещение заготовки.

Упор 2 может быть установлен как перпендикулярно к столу, так и под углом.

Для установки упора 2 под углом необходимо ослабить крепление ручек 21, уста-

новить упор на заданный угол, затянуть ручки 21 (рис. 4).

Упор должен прилегать к приёмному столу при любом угле наклона.
