TS-255M

4.3 Продольное пиление под наклоном

Установите нужный угол наклона пильного диска. Убедитесь, что ручка фиксации угла наклона

надежно зафиксирована. Следуйте той же инструкции, что и в п. 4.2 «Продольное пиление».

4.4 Поперечное пиление

Снимите параллельный упор и установите угловой упор

в паз на рабочем столе (рис. 25). Поднимите пильный диск

примерно на 3 мм выше верхней части заготовки. Крепко

прижимайте заготовку к угловому упору так, чтобы

траектория пильного диска совпадала с желаемой линией

реза.

Запустите пилу и подождите, пока пильный диск наберет

полную скорость. Прижимайте заготовку к профилю

углового упора и к столу. Медленно протолкните угловой

упор с заготовкой через пильный диск.

Не пытайтесь тянуть заготовку назад во время вращения

пильного диска. Выключите пилу и подождите пока диск

полностью остановится, прежде чем осторожно вытащить

заготовку. Для сохранения баланса всегда располагайте

большую часть заготовки на столе при поперечном

пропиливании или срезании фаски.

4.5 Поперечное пиление под наклоном

Поперечное пиление под наклоном похоже на простое

поперечное резание за исключением того, что пильный

диск расположен под углом отличным от 90° (рис. 26).

Установите пильный диск под нужным углом. Убедитесь,

что ручка фиксации угла наклона затянута. Сделайте

пропил (см. п. 4.4 «Поперечное пиление»).

4.6 Поперечное пиление под углом

Поперечное пиление под углом аналогично простому

поперечному пилению, за исключением того, что угловой

упор фиксируется под углом, отличным от 0° (рис. 27).

Отрегулируйте угловой упор на желаемый угол. Убедитесь,

что рукоятка блокировки углового упора надежно

зафиксирована. Сделайте пропил (см. п. 4.4 «Поперечное

пиление»).

4.7 Комбинированное пиление под углом и наклоном

Эта операция пиления сочетает в себе пиление под углом и снятие фаски (рис. 28). Наклоните

пильный диск на желаемый угол. Убедитесь, что ручка фиксации угла наклона надежно

зафиксирована. Настройте угловой упор на желаемый угол. Убедитесь, что рукоятка блокировки

углового упора надежно зафиксирована. Сделайте пропил (см. п. 4.4 «Поперечное пиление»).

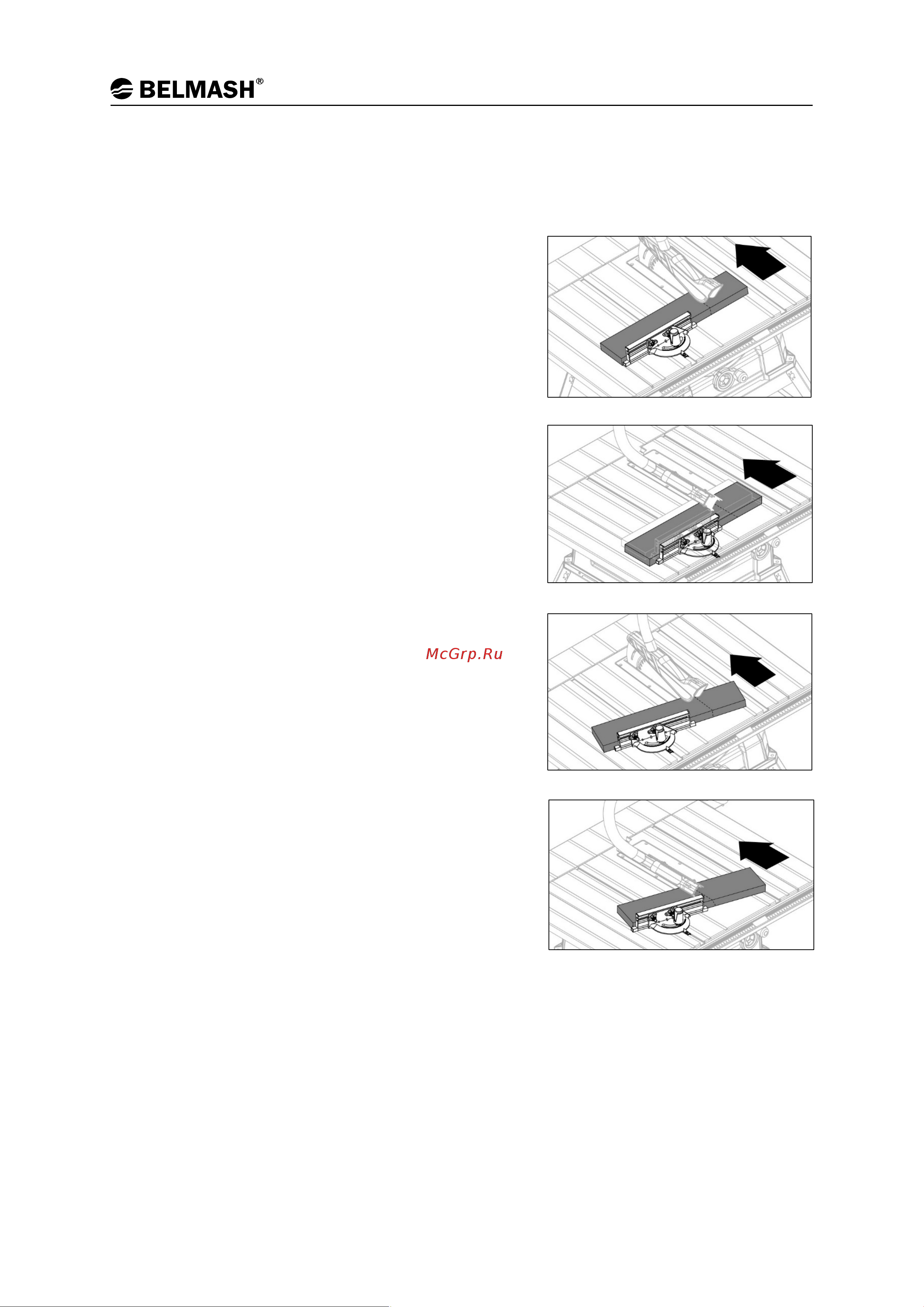

Рисунок 25.

Рисунок 26.

Рисунок 27.

Рисунок 28.
