1.3 Основные элементы

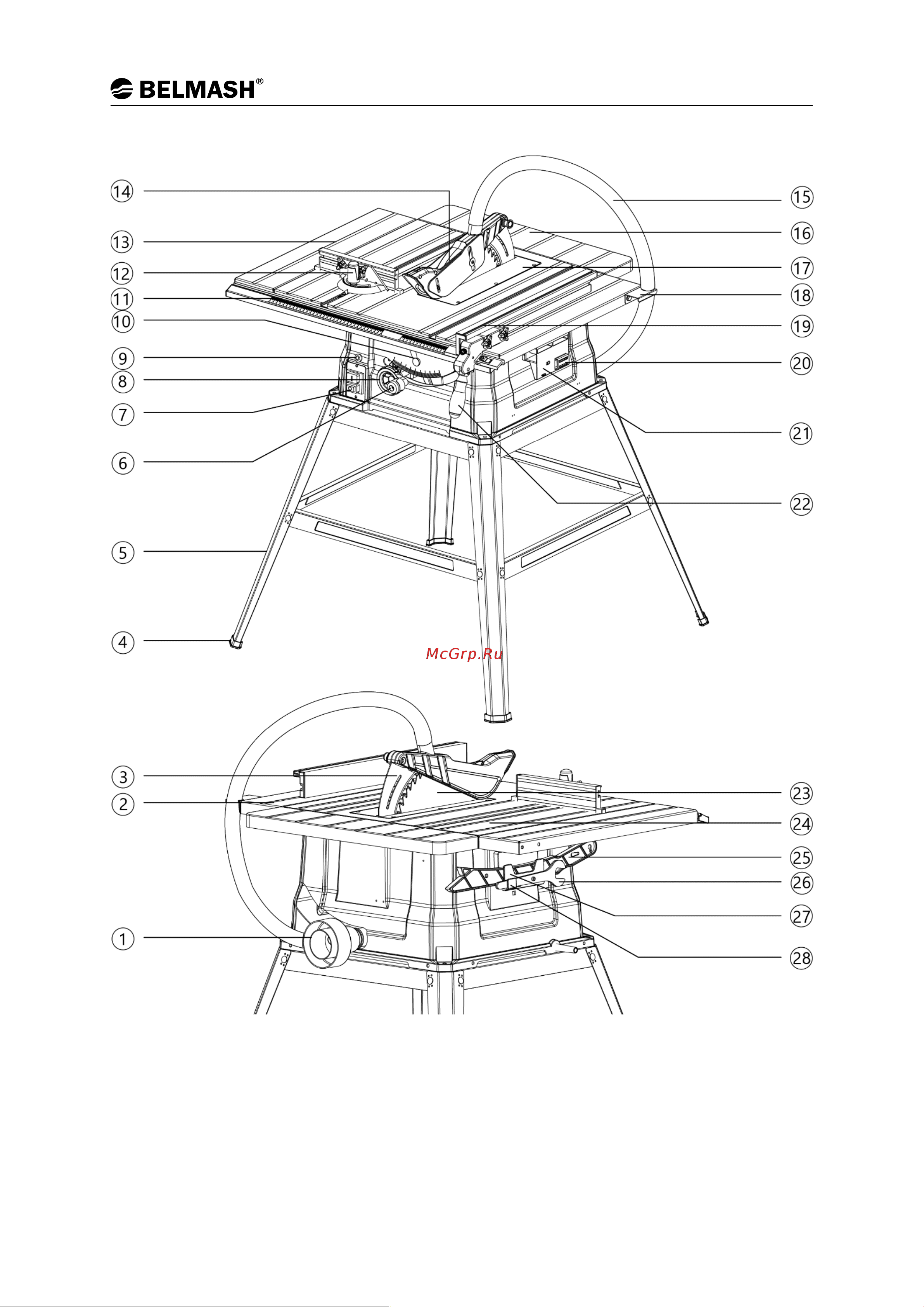

Рисунок 2. Основные элементы станка

1 – адаптер стружкоотведения, 2 – расширение стола боковое (правое), 3 – нож расклинивающий, 4 – накладка

опоры прорезиненная, 5 – опора станка, 6 – ручка регулировки высоты пильного узла, 7 – выключатель, 8 – маховик

регулировки угла наклона пильного диска, 9 – предохранитель, 10 – рычаг фиксации угла наклона пильного диска,

11 – направляющая передняя параллельного упора, 12 – упор угловой, 13 – расширение стола боковое (левое),

14 – кожух защитный пильного диска, 15 – шланг отводящий, 16 –

расширение стола заднее, 17 –вставка стола,

18 – держатель шланга отводящего, 19 – направляющая параллельного упора, 20 – держатель углового упора,

21 – держатель параллельного упора, 22 – ручка блокировки параллельного упора, 23 – диск пильный, 24 – стол

основной, 25 – толкатель, 26 – ключ гаечный, 27 – держатель толкателя, 28 – держатель гаечных ключей
