инструкция по эксплуатации сверлильного станка STALEX мод. DP-16
10

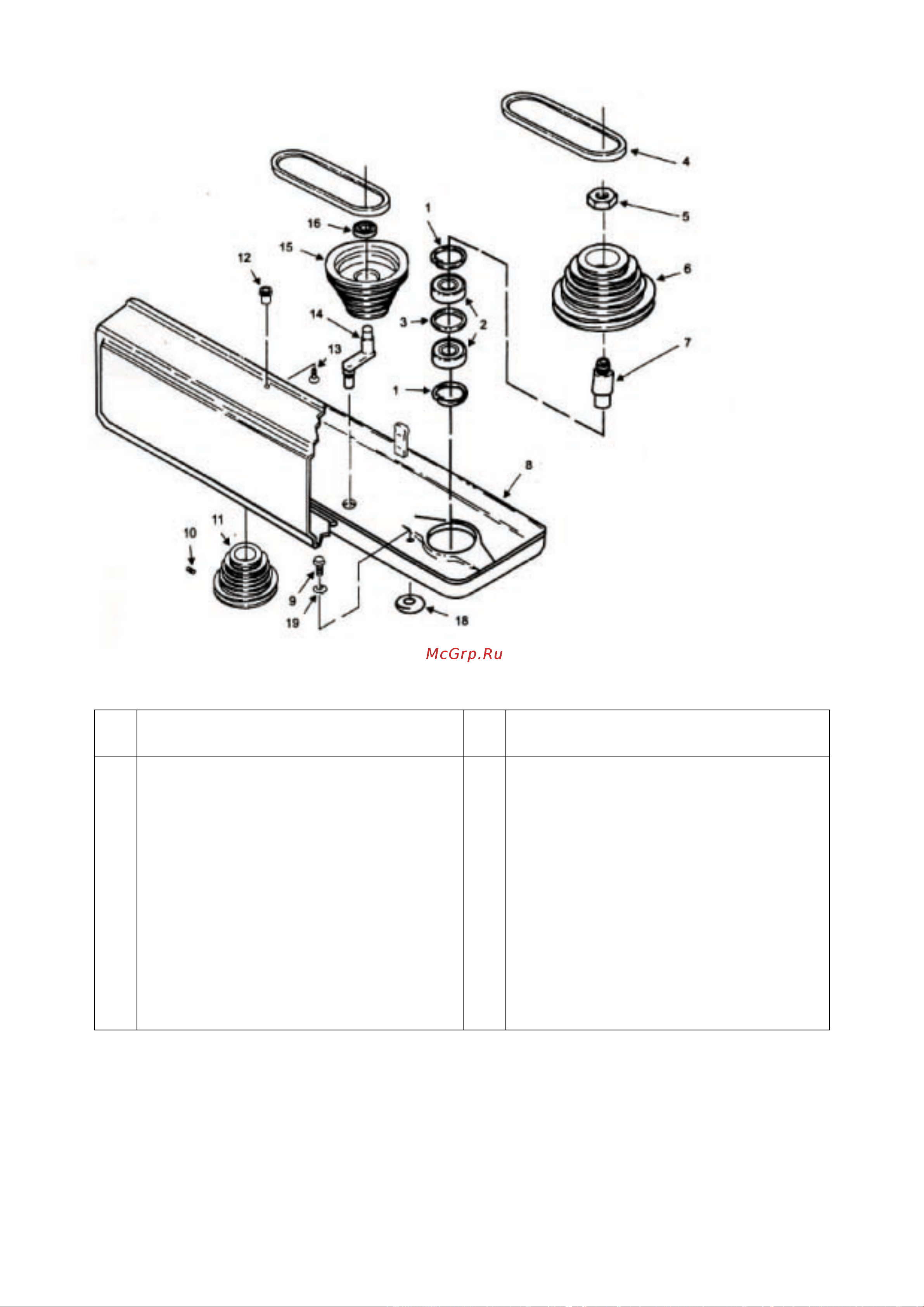

РИСУНОК 3
РИСУНОК 3 ПЕРЕЧЕНЬ ЧАСТЕЙ
№
п/п
Описание
№
п/п
Описание
1
Фиксирующее кольцо
10
Установочный винт M10*1,5-12
2
Шарикоподшипник 25 мм
11
Шкив двигателя
3
Распорная втулка подшипника
12
Маховичок
4
Клиновидный приводной ремень
М24
13 Винт с плоской головкой M5*0,8-12
5
Гайка шкива
14
Ось вращения холостого блока
6
Шкив шпинделя
15
Центральный шкив
7 Вставной шкив 16 Шарикоподшипник 15 мм
8
Кожух шкива с маркировкой
18
Поролоновая шайба
9
Винт с круглой головкой с шайбой
19
Шайба стопорная внешняя M6
M6*1,0-16
